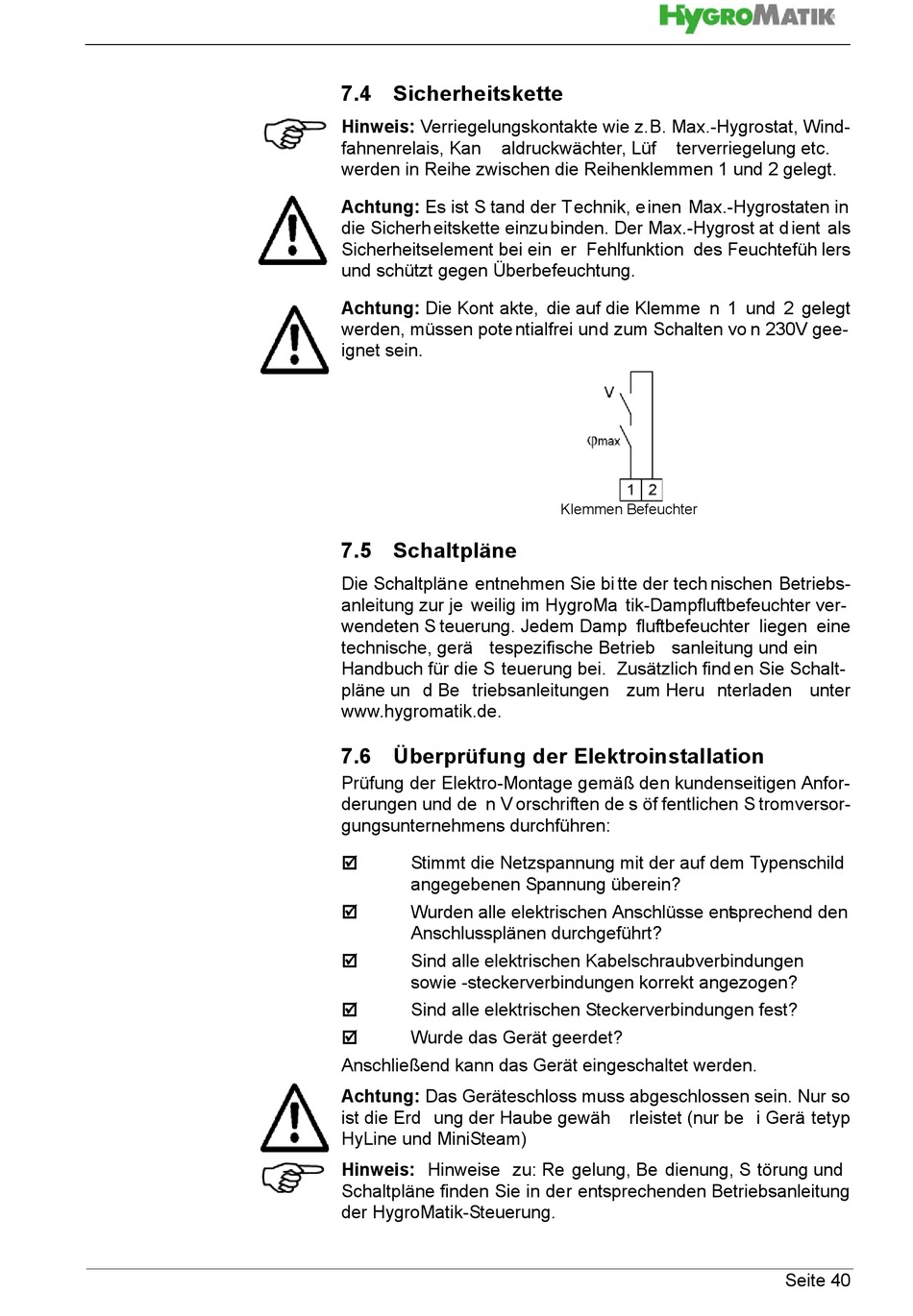

7.4 Sicherheitskette
Hinweis: Verriegelungskontakte wie z.B. Max.-Hygrostat, Wind-
fahnenrelais, Kan
aldruckwächter, Lüf
werden in Reihe zwischen die Reihenklemmen 1 und 2 gelegt.
Achtung: Es ist S tand der Technik, einen Max.-Hygrostaten in
die Sicherh eitskette einzu binden. Der Max.-Hygrost at d ient als
Sicherheitselement bei ein er Fehlfunktion des Feuchtefüh lers
und schützt gegen Überbefeuchtung.
Achtung: Die Kont akte, die auf die Klemme n 1 und 2 gelegt
werden, müssen pote ntialfrei und zum Schalten vo n 230V gee-
ignet sein.
7.5 Schaltpläne
Die Schaltpläne entnehmen Sie bi tte der tech nischen Betriebs-
anleitung zur je weilig im HygroMa tik-Dampfluftbefeuchter ver-
wendeten S teuerung. Jedem Damp fluftbefeuchter liegen eine
technische, gerä tespezifische Betrieb sanleitung und ein
Handbuch für die S teuerung bei. Zusätzlich find en Sie Schalt-
pläne un d Be triebsanleitungen zum Heru nterladen unter
www.hygromatik.de.
7.6 Überprüfung der Elektroinstallation
Prüfung der Elektro-Montage gemäß den kundenseitigen Anfor-
derungen und de n V orschriften de s öf fentlichen S tromversor-
gungsunternehmens durchführen:
Stimmt die Netzspannung mit der auf dem Typenschild
angegebenen Spannung überein?
Wurden alle elektrischen Anschlüsse ent s prechend den
Anschlussplänen durchgeführt?
Sind alle elektrischen Kabelschraubverbindungen
sowie -steckerverbindungen korrekt angezogen?
Sind alle elektrischen Steckerverbindungen fest?
Wurde das Gerät geerdet?
Anschließend kann das Gerät eingeschaltet werden.
Achtung: Das Geräteschloss muss abgeschlossen sein. Nur so
ist die Erd ung der Haube gewäh rleistet (nur be i Gerä tetyp
HyLine und MiniSteam)
Hinweis: Hinweise zu: Re gelung, Be dienung, S törung und
Schaltpläne finden Sie in der entsprechenden Betriebsanleitung
der HygroMatik-Steuerung.
terverriegelung etc.
Klemmen Befeuchter
Seite 40
