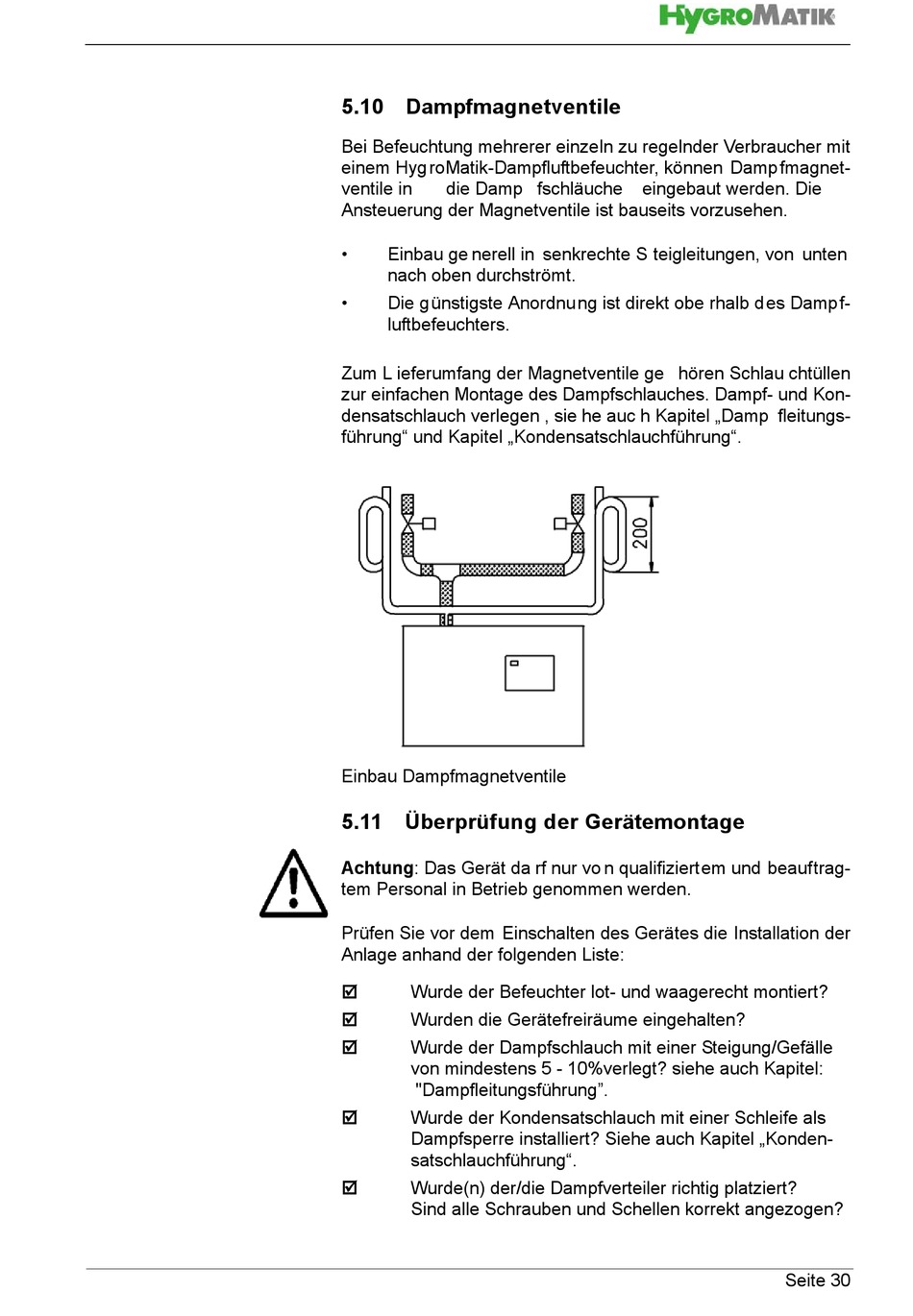

5.10 Dampfmagnetventile
Bei Befeuchtung mehrerer einzeln zu regelnder Verbraucher mit
einem Hyg roMatik-Dampfluftbefeuchter, können Damp fmagnet-
ventile in
die Damp fschläuche
Ansteuerung der Magnetventile ist bauseits vorzusehen.
•
Einbau ge nerell in senkrechte S teigleitungen, von unten
nach oben durchströmt.
•
Die günstigste Anordnung ist direkt obe rhalb des Dampf-
luftbefeuchters.
Zum L ieferumfang der Magnetventile ge hören Schlau chtüllen
zur einfachen Montage des Dampfschlauches. Dampf- und Kon-
densatschlauch verlegen , sie he auc h Kapitel „Damp fleitungs-
führung" und Kapitel „Kondensatschlauchführung".
Einbau Dampfmagnetventile
5.11 Überprüfung der Gerätemontage
Achtung: Das Gerät da rf nur vo n qualifiziertem und beauftrag-
tem Personal in Betrieb genommen werden.
Prüfen Sie vor dem Einschalten des Gerätes die Installation der
Anlage anhand der folgenden Liste:
Wurde der Befeuchter lot- und waagerecht montiert?
Wurden die Gerätefreiräume eingehalten?
Wurde der Dampfschlauch mit einer Steigung/Gefälle
von mindestens 5 - 10%verlegt? siehe auch Kapitel:
"Dampfleitungsführung".
Wurde der Kondensatschlauch mit einer Schleife als
Dampfsperre installiert? Siehe auch Kapitel „Konden-
satschlauchführung".
Wurde(n) der/die Dampfverteiler richtig platziert?
Sind alle Schrauben und Schellen korrekt angezogen?
eingebaut werden. Die
Seite 30
