FR
1. Couvercle supérieur
2. Fenêtre transparente
3. Porte pour le prélèvement de glace
4. Ensemble de fabrication de glace et réservoir d'eau : comprenant l'évaporateur de
fabrication de glace, le réservoir d'eau, la pompe à eau et certaines pièces de
détection
5. Panneau avant
6. Panneau de commande
7. Sortie d'air : doit permettre à l'air de circuler librement, l'air chaud est expulsé lorsque
l'appareil fonctionne
8. Orifice d'arrivée d'eau : sert à raccorder le tuyau d'alimentation en eau
9. Orifice de vidange : normalement bouché par un bouchon. Lorsque vous devez
vidanger l'eau, retirez le bouchon et raccordez le tuyau de vidange gris.
Accessoires : tuyau de vidange gris de 2 mètres de long.
Raccord rapide pour robinet d'eau.
Tuyau d'alimentation en eau de 6,35 mm de diamètre et de couleur
blanche (3 mètres de long).

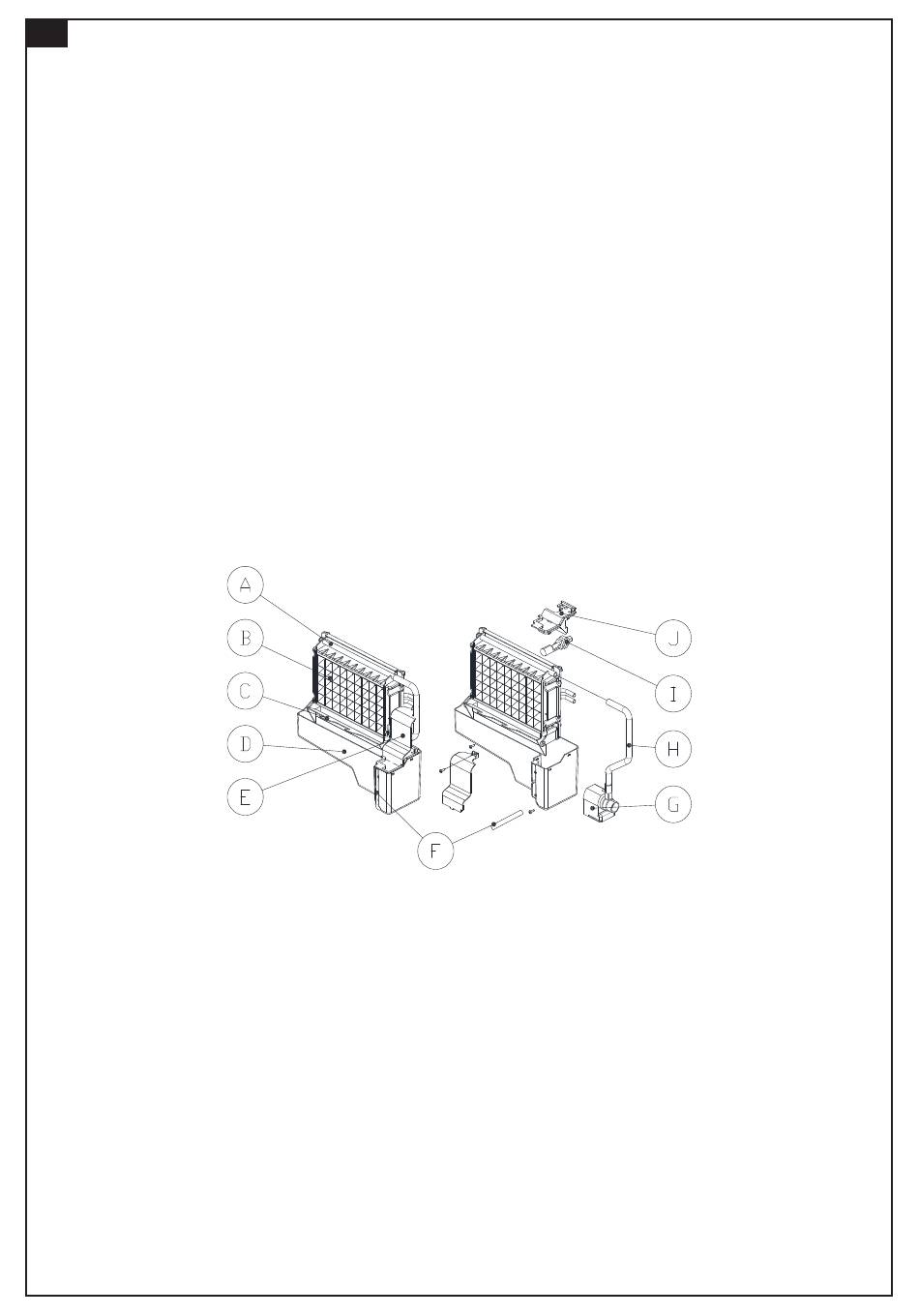

2) Fabrication de glace et pièces du réservoir d'eau
A. Tuyau de distribution d'eau : avec neuf petits trous, l'eau s'écoule par ces petits trous.
Si l'eau ne s'écoule pas, il peut être démonté et nettoyé.
B. Évaporateur (module de fabrication de glace)
C. Carte de détection de niveau de glace : sert à détecter si l'intérieur de l'armoire est
rempli de glace ou non, et à vérifier si le processus de récolte de glace est terminé ou
non.
D. Réservoir d'eau
E. Panneau de couverture sur le côté droit de l'évaporateur
F. Tuyau d'évacuation d'eau du réservoir d'eau : lors de la fabrication de glace, ce tuyau
doit être fixé dans la fente de la paroi du réservoir d'eau ; lors de la vidange, ce tuyau
doit être retiré.
G. Pompe à eauH. Tuyau d'alimentation en eau I. Interrupteur de détection du niveau
d'eauJ. Plaque d'installation de l'interrupteur de niveau d'eau
