1. Obere Abdeckung
2. Klares Fenster
3. Tür zum Entnehmen von Eis
4. Eisbereiter und Wassertank: Enthält Eisbereiter-Verdampfer, Wassertank,
Wasserpumpe und einige Sensoren
5. Frontblende
6. Bedienfeld
7. Luftauslass: Muss für eine reibungslose Luftzirkulation sorgen, heiße Luft wird beim
Betrieb des Geräts ausgeblasen
8. Wasserzulaufanschluss für die Wasserversorgung: Zum Anschluss der
Wasserzuleitung.
9. Wasserablaufanschluss: Normalerweise mit einer Kappe verschlossen. Wenn Wasser
abgelassen werden muss, entfernen Sie die Kappe. Schließen Sie das graue
Abflussrohr an.
Zubehör:2 Meter langes graues Abflussrohr.
Schnellkupplung für den Wasserhahn.
Wasserzuleitung mit 6,35 mm Durchmesser und weißer Farbe (3 Meter lang).

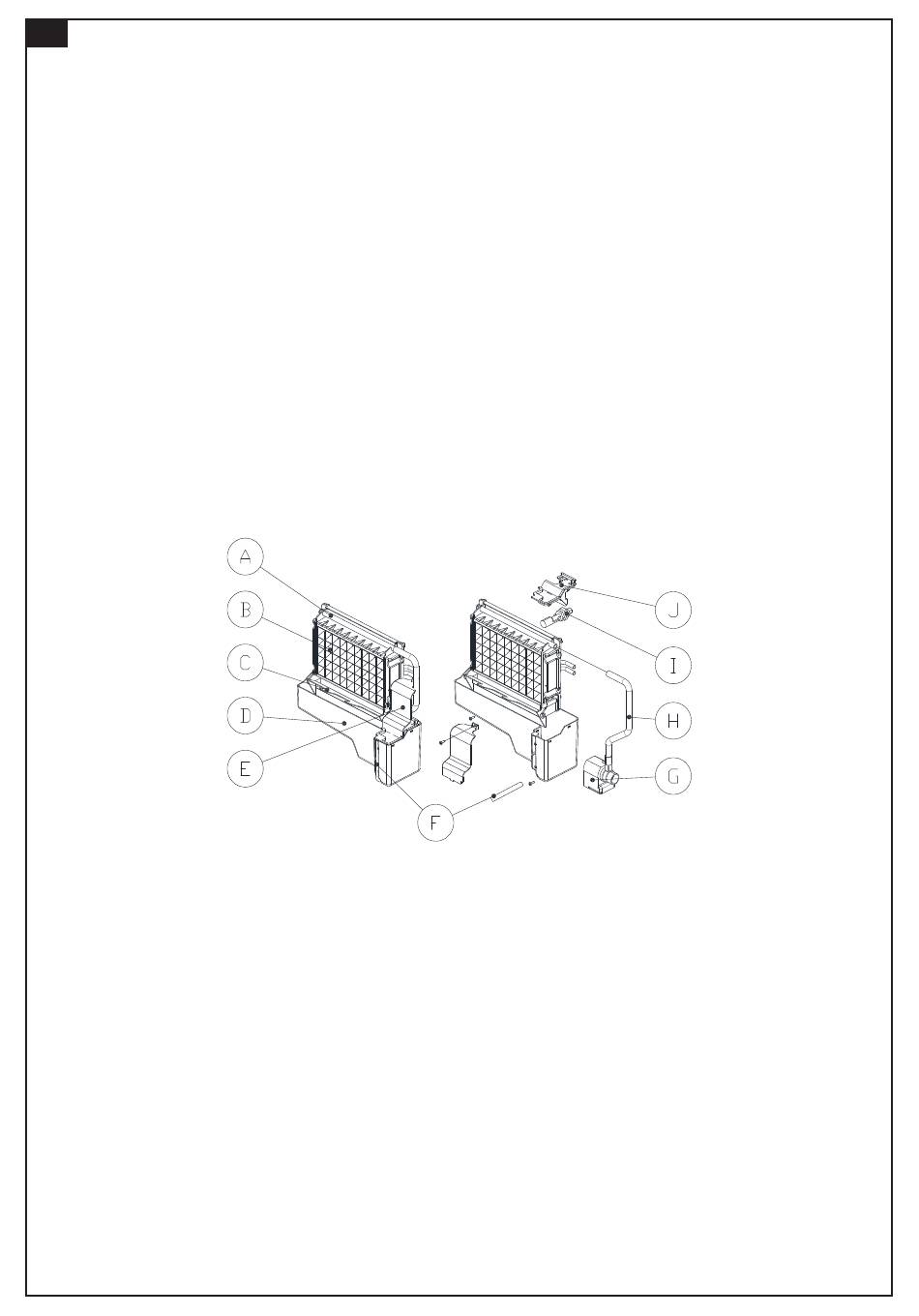

2) Eisbereiter und Teile des Wassertanks
A. Wasserverteilungsrohr: Mit neun kleinen Löchern, aus denen das Wasser austritt.
Wenn kein Wasser austritt, kann es zerlegt und gereinigt werden.
B. Verdampfer (Eisbereiter)
C. Eisfüllstandssensor: Dient zur Erkennung, ob der Innenraum mit Eis gefüllt ist, und
zur Überprüfung, ob der Eisbereitervorgang abgeschlossen ist.
D. Wassertank
E. Abdeckplatte auf der rechten Seite des Verdampfers
F. Wasserablaufrohr des Wassertanks: Bei der Eisherstellung sollte dieses Rohr in den
Schlitz der Wassertankwand geklemmt werden; beim Ablassen sollte dieses Rohr
herausgezogen werden.
G. Wasserpumpe
H. Wasserzufuhrrohr
I. Wasserstandserkennungsschalter
J. Montageplatte für Wasserstandsschalter
