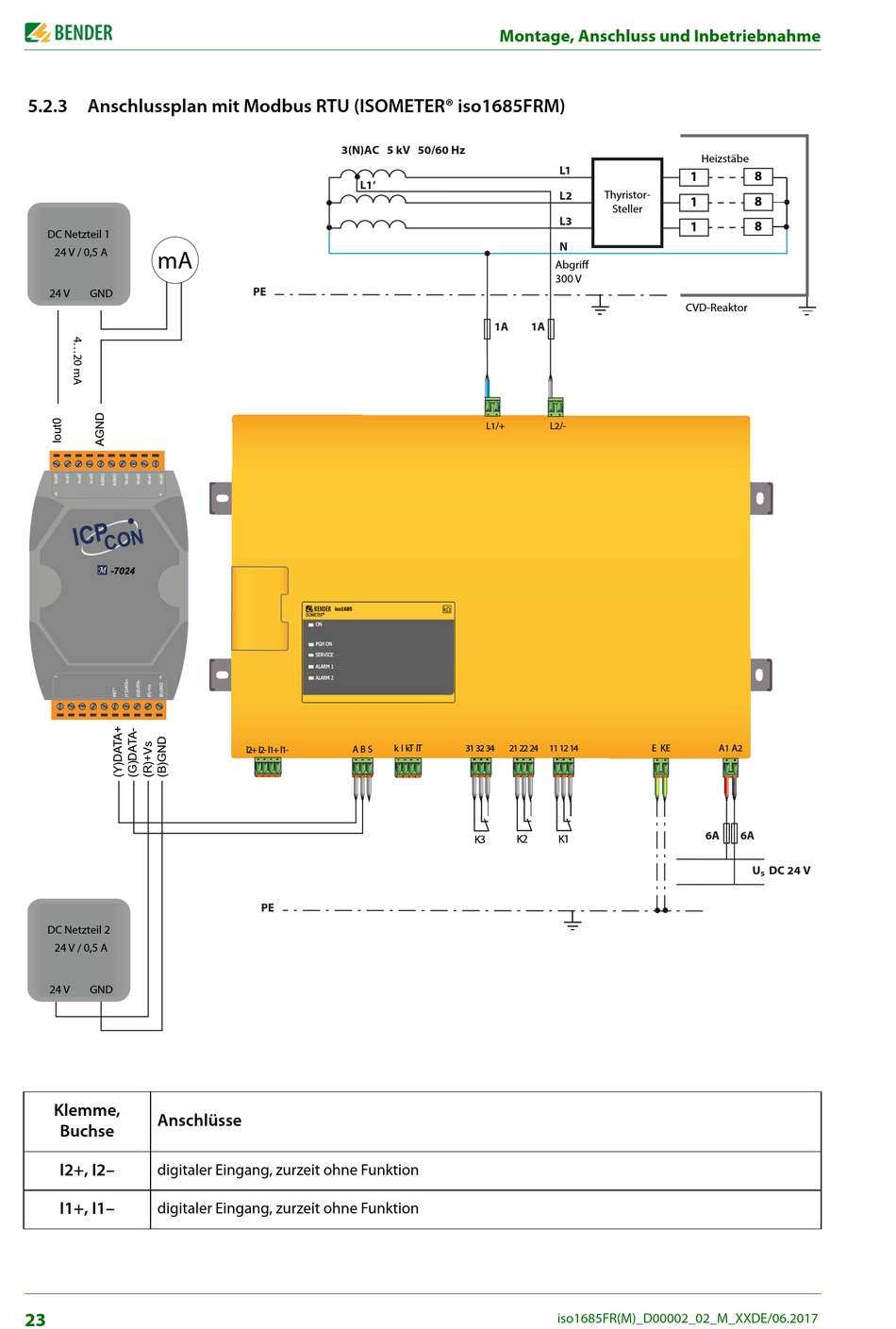

5.2.3 Anschlussplan mit Modbus RTU (ISOMETER® iso1685FRM)
DC Netzteil 1
24 V / 0,5 A
mA
24 V
GND
M
-7024
DC Netzteil 2
24 V / 0,5 A
24 V
GND
Klemme,
Anschlüsse
Buchse
I2+, I2–
digitaler Eingang, zurzeit ohne Funktion
I1+, I1–
digitaler Eingang, zurzeit ohne Funktion
23
L1'
PE
k I kT IT
A B S
I2+ I2- I1+ I1-
PE
Montage, Anschluss und Inbetriebnahme
L1
Thyristor-
L2
Steller
L3
N
Abgriff
300 V
L1/+
L2/-
31 32 34
21 22 24
11 12 14
K3
K2
K1
iso1685FR(M)_D00002_02_M_XXDE/06.2017
Heizstäbe
8
1
1
8
8
1
CVD-Reaktor
E KE
A1 A2
