Montage der Netzbuchse

Gehäuse

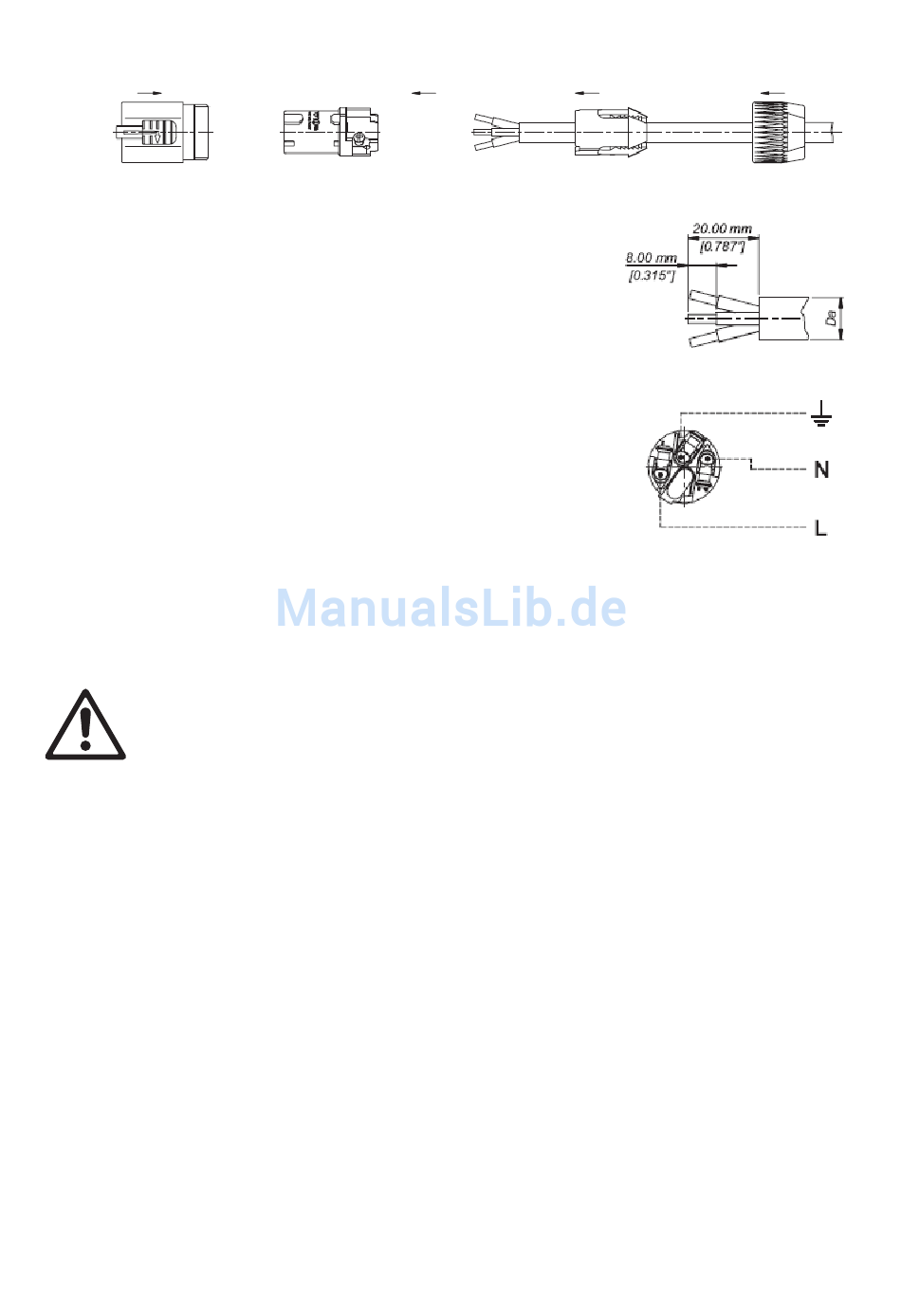

Montage der Powercon NAC3FCA-Buchse:
1. Schieben Sie die Verschraubung auf das Kabel.
2. Schieben Sie die Zugentlastung auf das Kabel. Verwenden Sie die
weiße Zugentlastung für Kabel mit 5 - 10 mm Außendurchmesser,
die schwarze Zugentlastung für Kabel mit 10 - 15 mm
Außendurchmesser.
3. Entfernen Sie 20 mm des Kabelmantels (siehe Bild).
4. Isolieren Sie die Adern 8 mm ab.
5. Schieben Sie die Adern in die entsprechenden Anschlüsse (siehe
Tabelle 1 oben) und ziehen Sie die Schrauben mit einem kleinen
Schlitzschraubendreher fest.
6. Schieben Sie den Einsatz in das Gehäuse. Der Einsatz läßt sich
nur in einer Position in das Gehäuse schieben.
7. Schieben Sie die Zugentlastung in das Gehäuse und ziehen Sie die
Verschraubung fest (ca. 2,5 Nm). Die Zugentlastung läßt sich nur in
einer Position in das Gehäuse schieben.
Abbildungen auf dieser Seite mit freundlicher Genehmigung der Neutrik AG.
Netzausgang für weitere Geräte
Warnung! Verbinden Sie nicht mehr als 7 MAC 101 über einen Netzanschluss miteinander.
Der Netzeingang ist als blauer Neutrik PowerCon-Verbinder für Neutrik PowerCon NAC3FCA
Kabelbuchsen ausgeführt. Der Netzausgang ist als grauer Neutrik PowerCon-Verbinder für Neutrik
PowerCon NAC3FCB Kabelstecker ausgeführt. Der blaue Eingangs- und graue Ausgangsverbinder sind
unterschiedlich und verwechslungssicher ausgeführt. Die Neutrik-Verbinder werden nicht mitgeliefert und
müssen gesondert bestellt werden (siehe „Zubehör" auf Seite 35).
Sie können mit Hilfe des Netzausgangs mehrere Geräte mit Netzspannung versorgen. Alle folgenden
Geräte werden vom ersten Gerät mit Spannung versorgt. Beachten Sie hierbei folgende Hinweise:
• Die Verbindung des ersten Gerätes und die Verbindung aller weiteren Geräte der Linie mit dem Netz
muss über ein dreiadriges Netzkabel mit dem Aderquerschnitt 1.5 mm
Beanspruchung nach SJT erfolgen. Sie dürfen höchstens sieben Geräte miteinander verbinden.
• Der Netzausgang des MAC 101 ist für einen hellgrauen Neutrik PowerCon NAC3FCB Verbinder geeignet.
Der Netzeingang ist für blaue Neutrik PowerCon NAC3FCA Verbinder geeignet.
• Sie dürfen, unabhängig von der lokalen Netzspannung, höchstens sieben MAC 101 (inklusive des ersten
Gerätes der Linie) miteinander verbinden.
Einsatz
Spannungsversorgung
Zugentlastung
Adervorbereitung
Anschlüsse
2
und einem Mantel für schwere
Verschraubung
