2 Gerätebeschreibung
2 Gerätebeschreibung
2.1

Aufbau

18
17
16
15
14
13
12
11

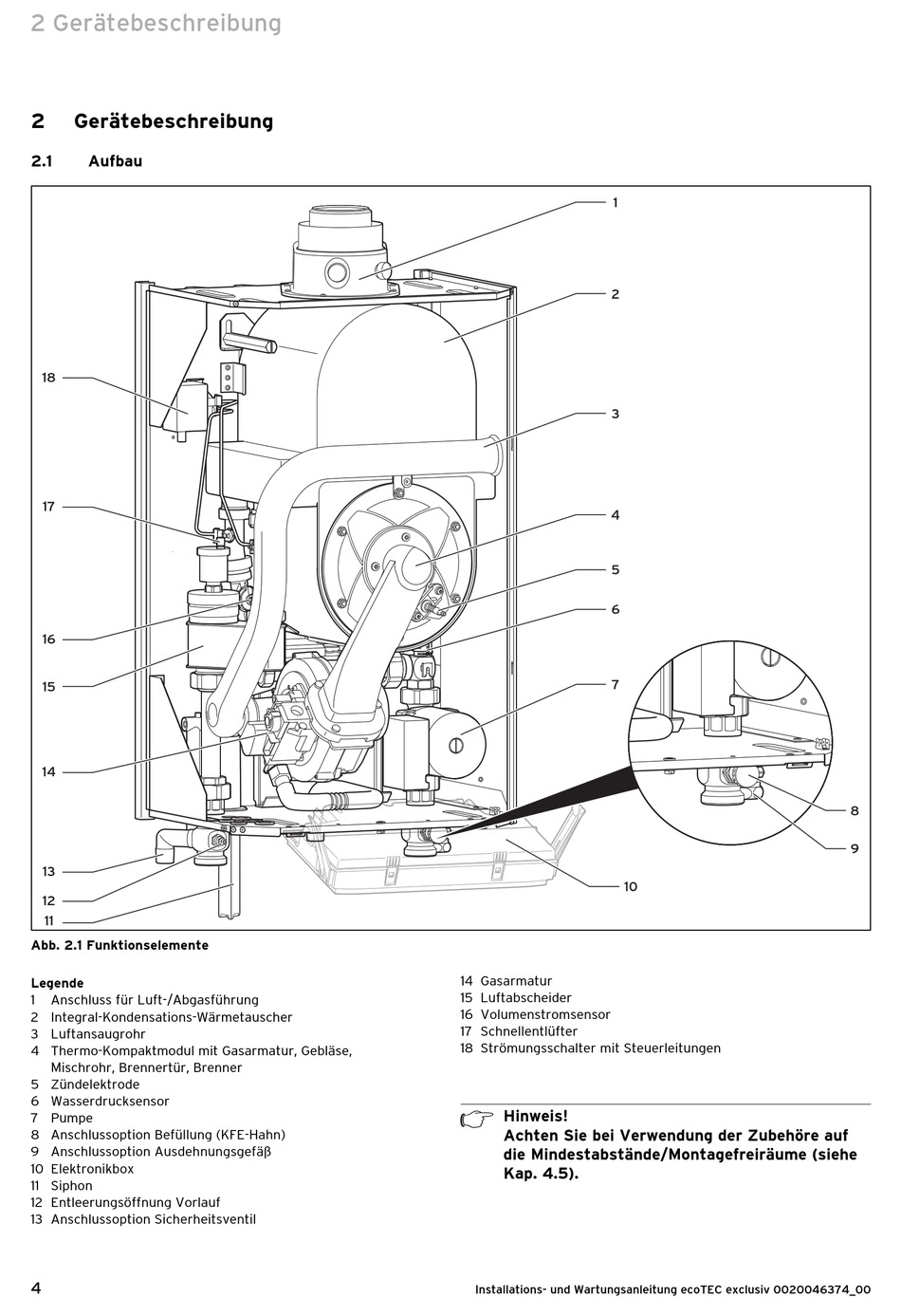

Abb. 2.1 Funktionselemente
Legende
1 Anschluss für Luft-/Abgasführung
2 Integral-Kondensations-Wärmetauscher
3 Luftansaugrohr
4 Thermo-Kompaktmodul mit Gasarmatur, Gebläse,
Mischrohr, Brennertür, Brenner
5 Zündelektrode
6 Wasserdrucksensor
7 Pumpe
8 Anschlussoption Befüllung (KFE-Hahn)
9 Anschlussoption Ausdehnungsgefäß
10 Elektronikbox
11 Siphon
12 Entleerungsöffnung Vorlauf
13 Anschlussoption Sicherheitsventil
4
1
2
3
4
5
6
7
10
14 Gasarmatur
15 Luftabscheider
16 Volumenstromsensor
17 Schnellentlüfter
18 Strömungsschalter mit Steuerleitungen
h Hinweis!
Achten Sie bei Verwendung der Zubehöre auf
die Mindestabstände/Montagefreiräume (siehe
Kap. 4.5).
