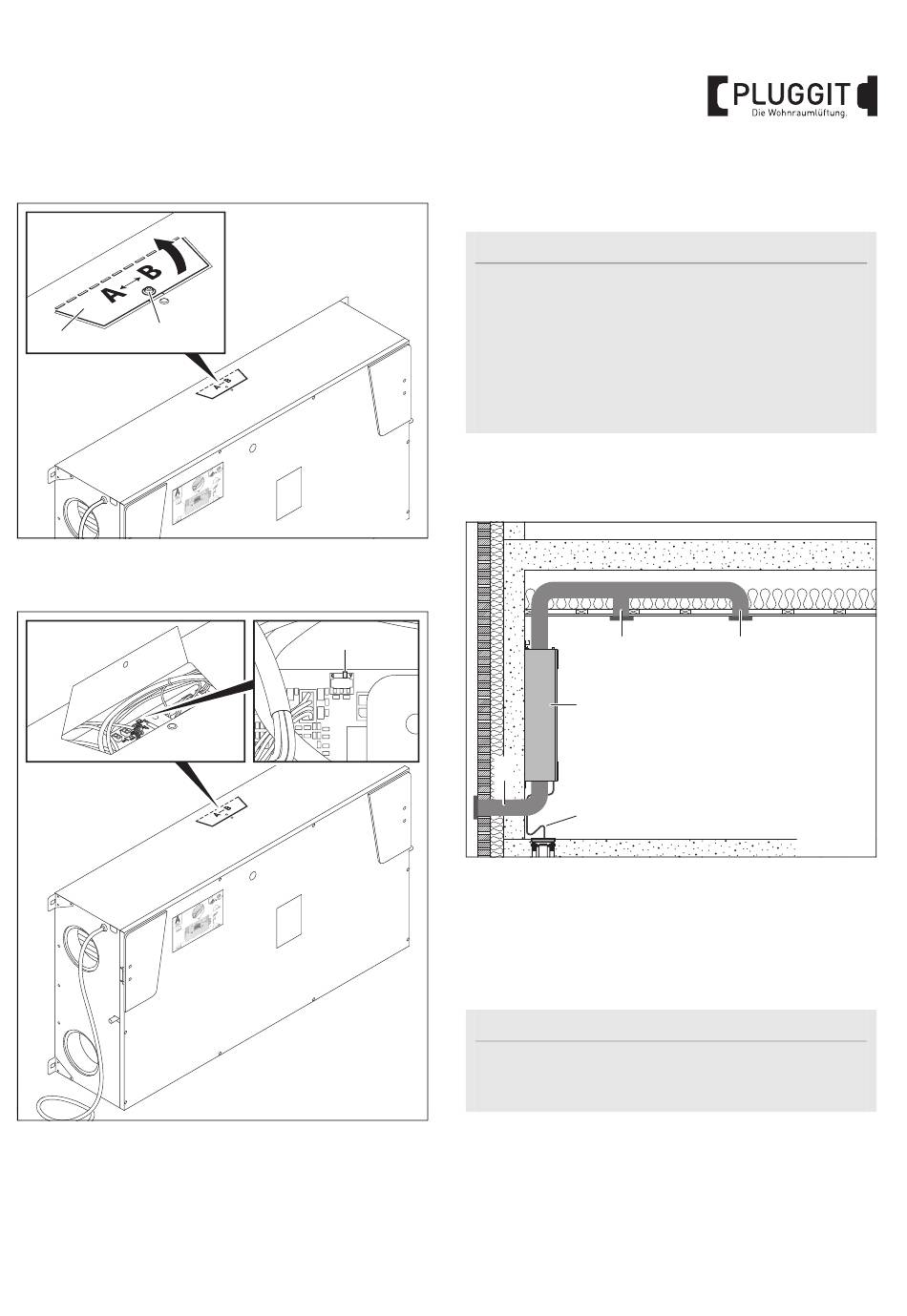

Version umschalten
2
1
1. Schraube (1) herausdrehen.
2. Klappe (2) öffnen.
3. Schalter (3) in gewünschte Version stellen.
A A-Version Links (Auslieferzustand)
B B-Version Rechts
4.3.
Hinweis:
Alle nachfolgenden Beschreibungen sind bei der Wand-
installation am Wohnraumlüftungsgerät der A-Version
Links (Auslieferzustand) und bei der Deckeninstallation
am Wohnraumlüftungsgerät der B-Version Rechts be-
schrieben.
Bei der Installation des Wohnraumlüftungsgeräts mit
entsprechend umgeschalteter Version ist sinngemäß
vorzugehen.
4.3.1.
Wandinstallation
M+P-26A-1123
3
2
1
Wohnraumlüftungsgerät Avent D160
2
Außenluftleitung
3
Zuluftleitung
4
Abluftleitung
5
Kondensatleitung
Hinweis:
Der Anschluss der Außenluftleitung (2) und Fortluftlei-
tung muss immer an der Unterseite des Wohnraumlüf-
tungsgeräts Avent D160 (1) erfolgen.
M+P-26A-1124
WOHNRAUMLÜFTUNGSGERÄT AVENT D160
INSTALLIEREN
Einbaulage Wohnraumlüftungsgerät
4
1
5
3
M+P-26A-1125
7
BIA Avent D160
