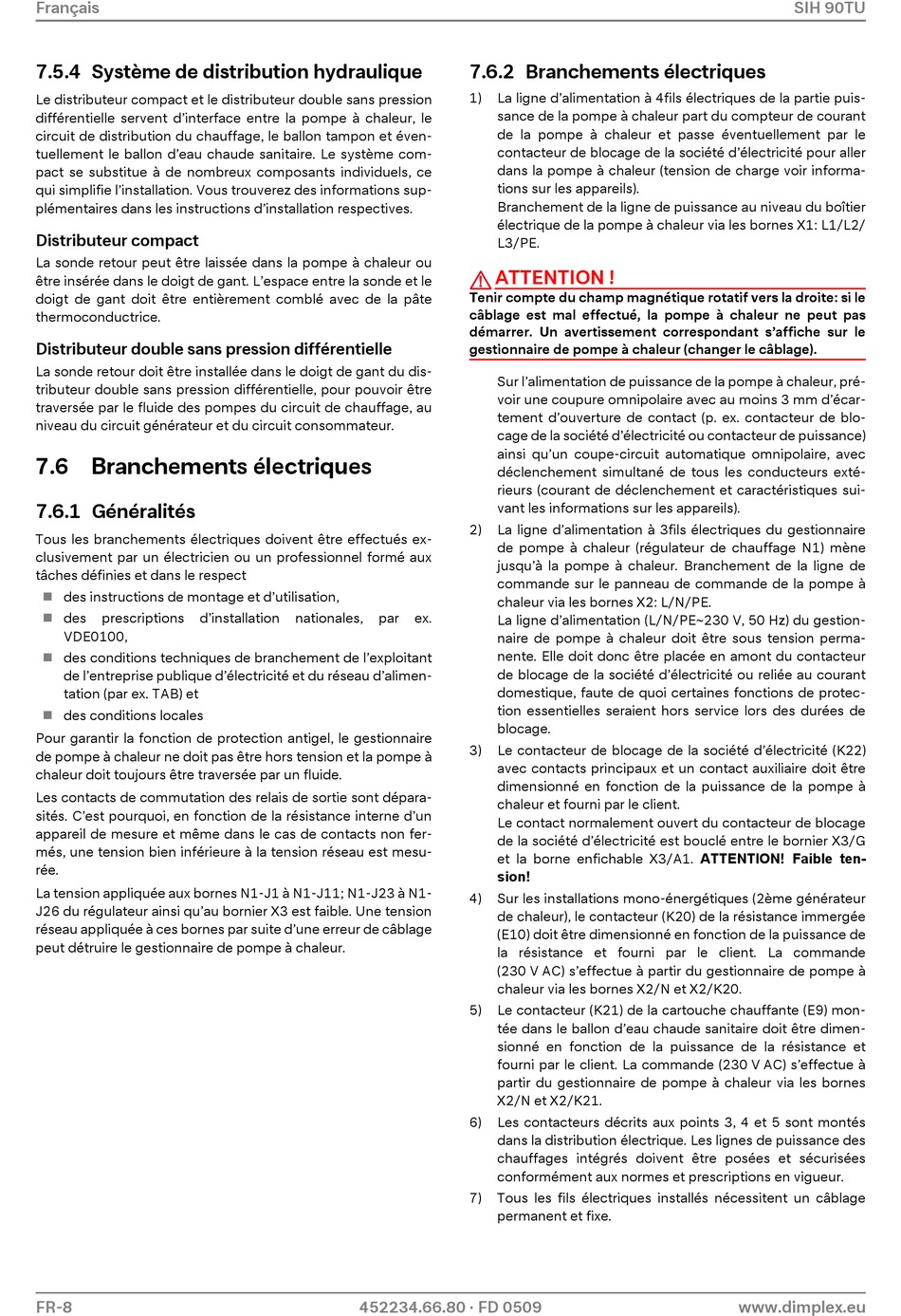

Français
7.5.4 Système de distribution hydraulique
Le distributeur compact et le distributeur double sans pression
différentielle servent d'interface entre la pompe à chaleur, le
circuit de distribution du chauffage, le ballon tampon et éven-
tuellement le ballon d'eau chaude sanitaire. Le système com-
pact se substitue à de nombreux composants individuels, ce
qui simplifie l'installation. Vous trouverez des informations sup-
plémentaires dans les instructions d'installation respectives.
Distributeur compact
La sonde retour peut être laissée dans la pompe à chaleur ou
être insérée dans le doigt de gant. L'espace entre la sonde et le
doigt de gant doit être entièrement comblé avec de la pâte
thermoconductrice.
Distributeur double sans pression différentielle
La sonde retour doit être installée dans le doigt de gant du dis-
tributeur double sans pression différentielle, pour pouvoir être
traversée par le fluide des pompes du circuit de chauffage, au
niveau du circuit générateur et du circuit consommateur.
7.6 Branchements électriques
7.6.1 Généralités
Tous les branchements électriques doivent être effectués ex-
clusivement par un électricien ou un professionnel formé aux
tâches définies et dans le respect
des instructions de montage et d'utilisation,

 des prescriptions d'installation
VDE0100,
des conditions techniques de branchement de l'exploitant

de l'entreprise publique d'électricité et du réseau d'alimen-
tation (par ex. TAB) et
des conditions locales

Pour garantir la fonction de protection antigel, le gestionnaire
de pompe à chaleur ne doit pas être hors tension et la pompe à
chaleur doit toujours être traversée par un fluide.
Les contacts de commutation des relais de sortie sont dépara-
sités. C'est pourquoi, en fonction de la résistance interne d'un
appareil de mesure et même dans le cas de contacts non fer-
més, une tension bien inférieure à la tension réseau est mesu-
rée.
La tension appliquée aux bornes N1-J1 à N1-J11; N1-J23 à N1-
J26 du régulateur ainsi qu'au bornier X3 est faible. Une tension
réseau appliquée à ces bornes par suite d'une erreur de câblage
peut détruire le gestionnaire de pompe à chaleur.
FR-8
nationales, par ex.
452234.66.80 · FD 0509
7.6.2 Branchements électriques
1) La ligne d'alimentation à 4fils électriques de la partie puis-
sance de la pompe à chaleur part du compteur de courant
de la pompe à chaleur et passe éventuellement par le
contacteur de blocage de la société d'électricité pour aller
dans la pompe à chaleur (tension de charge voir informa-
tions sur les appareils).
Branchement de la ligne de puissance au niveau du boîtier
électrique de la pompe à chaleur via les bornes X1: L1/L2/
L3/PE.
ATTENTION !
Tenir compte du champ magnétique rotatif vers la droite: si le
câblage est mal effectué, la pompe à chaleur ne peut pas
démarrer. Un avertissement correspondant s'affiche sur le
gestionnaire de pompe à chaleur (changer le câblage).
Sur l'alimentation de puissance de la pompe à chaleur, pré-
voir une coupure omnipolaire avec au moins 3 mm d'écar-
tement d'ouverture de contact (p. ex. contacteur de blo-
cage de la société d'électricité ou contacteur de puissance)
ainsi qu'un coupe-circuit automatique omnipolaire, avec
déclenchement simultané de tous les conducteurs exté-
rieurs (courant de déclenchement et caractéristiques sui-
vant les informations sur les appareils).
2) La ligne d'alimentation à 3fils électriques du gestionnaire
de pompe à chaleur (régulateur de chauffage N1) mène
jusqu'à la pompe à chaleur. Branchement de la ligne de
commande sur le panneau de commande de la pompe à
chaleur via les bornes X2: L/N/PE.
La ligne d'alimentation (L/N/PE~230 V, 50 Hz) du gestion-
naire de pompe à chaleur doit être sous tension perma-
nente. Elle doit donc être placée en amont du contacteur
de blocage de la société d'électricité ou reliée au courant
domestique, faute de quoi certaines fonctions de protec-
tion essentielles seraient hors service lors des durées de
blocage.
3) Le contacteur de blocage de la société d'électricité (K22)
avec contacts principaux et un contact auxiliaire doit être
dimensionné en fonction de la puissance de la pompe à
chaleur et fourni par le client.
Le contact normalement ouvert du contacteur de blocage
de la société d'électricité est bouclé entre le bornier X3/G
et la borne enfichable X3/A1. ATTENTION! Faible ten-
sion!
4) Sur les installations mono-énergétiques (2ème générateur
de chaleur), le contacteur (K20) de la résistance immergée
(E10) doit être dimensionné en fonction de la puissance de
la résistance et fourni par le client. La commande
(230 V AC) s'effectue à partir du gestionnaire de pompe à
chaleur via les bornes X2/N et X2/K20.
5) Le contacteur (K21) de la cartouche chauffante (E9) mon-
tée dans le ballon d'eau chaude sanitaire doit être dimen-
sionné en fonction de la puissance de la résistance et
fourni par le client. La commande (230 V AC) s'effectue à
partir du gestionnaire de pompe à chaleur via les bornes
X2/N et X2/K21.
6) Les contacteurs décrits aux points 3, 4 et 5 sont montés
dans la distribution électrique. Les lignes de puissance des
chauffages intégrés doivent être posées et sécurisées
conformément aux normes et prescriptions en vigueur.
7) Tous les fils électriques installés nécessitent un câblage
permanent et fixe.
SIH 90TU
