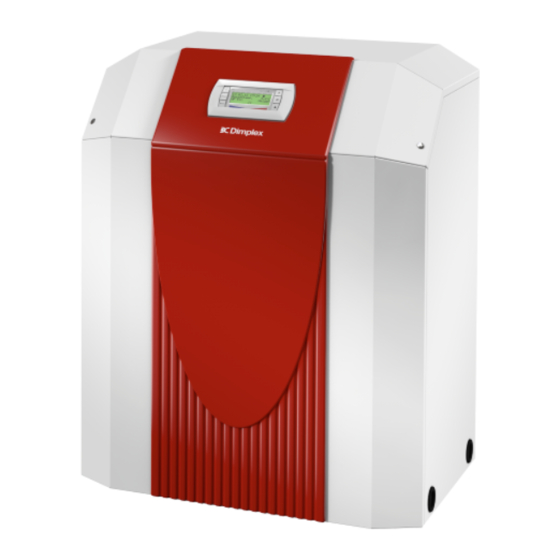

Dimplex SIH 9TE Gebrauchsanweisung

Sole/wasserwärmepumpe für innenaufstellung
Vorschau ausblenden Andere Handbücher für SIH 9TE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
SIH 9TE
SIH 11TE
Sole/Wasser-
Wärmepumpe für
Innenaufstellung
Bestell-Nr. / Order no. / N
Brine-to-Water
Heat Pump for
Indoor Installation
o
de commande : 452232.66.22
Montage- und
Gebrauchsanweisung
Installation and
Operating Instructions
Instructions d'installation
et d'utilisation
Pompe à chaleur
eau glycolée-eau
pour installation
intérieure
FD 9511

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dimplex SIH 9TE

Inhaltszusammenfassung für Dimplex SIH 9TE

  • Seite 1 SIH 9TE SIH 11TE Montage- und Gebrauchsanweisung Installation and Operating Instructions Instructions d’installation et d’utilisation Sole/Wasser- Brine-to-Water Pompe à chaleur Wärmepumpe für Heat Pump for eau glycolée-eau Innenaufstellung Indoor Installation pour installation intérieure Bestell-Nr. / Order no. / N de commande : 452232.66.22...

  • Seite 3: Inhaltsverzeichnis

    SIH 9TE - SIH 11TE Inhaltsverzeichnis Bitte sofort lesen ........................DE-2 1.1 Wichtige Hinweise ..........................DE-2 1.2 Bestimmungsgemäßer Gebrauch......................DE-2 1.3 Gesetzliche Vorschriften und Richtlinien ..................... DE-2 1.4 Energiesparende Handhabung der Wärmepumpe ................DE-2 Verwendungszweck der Wärmepumpe ..................DE-3 2.1 Anwendungsbereich ..........................DE-3 2.2 Arbeitsweise ............................

  • Seite 4: Bitte Sofort Lesen

    SIH 9TE - SIH 11TE Bitte sofort lesen 1.2 Bestimmungsgemäßer Gebrauch 1.1 Wichtige Hinweise Dieses Gerät ist nur für den vom Hersteller vorgesehenen Ver- wendungszweck freigegeben. Ein anderer oder darüber hinaus ACHTUNG! gehender Gebrauch gilt als nicht bestimmungsgemäß. Dazu Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen zählt auch die Beachtung der zugehörigen Projektierungsunter-...

  • Seite 5: Verwendungszweck Der Wärmepumpe

    SIH 9TE - SIH 11TE Verwendungszweck der Grundgerät Wärmepumpe Das Grundgerät besteht aus einer anschlussfertigen Wärme- pumpe für Innenaufstellung mit Blechgehäuse, Schaltblech und integriertem Wärmepumpenmanager. Der Kältekreis ist „herme- 2.1 Anwendungsbereich tisch geschlossen“ und enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R134a mit einem GWP-Wert von 1430. Es Die Sole/Wasser-Wärmepumpe ist ausschließlich für die Erwär-...

  • Seite 6: Zubehör

    SIH 9TE - SIH 11TE Zubehör 4.4 Wärmemengenzähler WMZ 4.4.1 Allgemeine Beschreibung 4.1 Soleverteiler Der Wärmemengenzähler (WMZ 25/32) dient dazu, die angege- Der Soleverteiler vereinigt die Kollektorschleifen der Wärmequel- bene Wärmemenge zu erfassen. Er ist als Zubehör erhältlich. lenanlage zu einer Hauptleitung, welche an die Wärmepumpe Durch den vorhandenen Zusatzwärmetauscher werden für die...

  • Seite 7: Transport

    SIH 9TE - SIH 11TE Transport Aufstellung Zum Transport auf ebenem Untergrund eignet sich ein Hubwa- 6.1 Allgemeine Hinweise gen. Muss die Wärmepumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen ge- Die Sole/Wasser-Wärmepumpe muss in einem frostfreien und schehen.

  • Seite 8: Montage

    SIH 9TE - SIH 11TE Montage Sofern Wärmepumpenmanager und Heizungsumwälzpumpen betriebsbereit sind, arbeitet die Frostschutzfunktion des Wärme- pumpenmanagers. Bei Außerbetriebnahme der Wärmepumpe 7.1 Allgemein oder Stromausfall ist die Anlage zu entleeren. Bei Wärmepum- penanlagen, an denen ein Stromausfall nicht erkannt werden An der Wärmepumpe sind folgende Anschlüsse herzustellen:...

  • Seite 9: Temperaturfühler

    SIH 9TE - SIH 11TE 7.4 Temperaturfühler 7.4.2 Montage des Außentemperaturfühlers Folgende Temperaturfühler sind bereits eingebaut bzw. müssen zusätzlich montiert werden: Der Temperaturfühler muss so angebracht werden, dass sämtli- che Witterungseinflüsse erfasst werden und der Messwert nicht  Außentemperatur (R1) beigelegt (NTC-2) verfälscht wird.

  • Seite 10: Elektrischer Anschluss

    SIH 9TE - SIH 11TE 7.5 Elektrischer Anschluss Das Schütz (K20) für den Tauchheizkörper (E10) ist bei monoenergetischen Anlagen (2.WE) entsprechend der Heizkörperleistung auszulegen und bauseits beizustellen. 7.5.1 Allgemein Ansteuerung (230 V AC) erfolgt Wärmepumpenmanager über die Klemmen N und N1-J13/ Sämtliche elektrische Anschlussarbeiten dürfen nur von einer...

  • Seite 11: Inbetriebnahme

    SIH 9TE - SIH 11TE Inbetriebnahme 8.3 Vorgehensweise bei Inbetriebnahme 8.1 Allgemeine Hinweise Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme- pumpenmanager. Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst- ACHTUNG! durchgeführt werden. Unter bestimmten Bedingungen ist damit Die Inbetriebnahme der Wärmepumpe muss gemäß...

  • Seite 12: Pflege / Reinigung

    SIH 9TE - SIH 11TE Pflege / Reinigung 9.3 Reinigung Wärmequellenseite ACHTUNG! 9.1 Pflege Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende Schmutzfänger montieren, Verdampfer gegen Um Betriebsstörungen durch Schmutzablagerungen in den Wär- Verunreinigungen zu schützen. metauschern zu vermeiden, ist dafür Sorge zu tragen, dass kei- nerlei Verschmutzungen in die Wärmequellen- und Heizungsan-...

  • Seite 13: Geräteinformation

    SIH 9TE - SIH 11TE 12 Geräteinformation Typ- und Verkaufsbezeichnung SIH 9TE SIH 11TE Bauform Schutzart nach EN 60 529 IP 20 IP 20 Aufstellungsort Innen Innen Leistungsangaben Temperatur-Betriebseinsatzgrenzen: 70 ± 2 70 ± 2 Heizwasser-Vorlauf °C Sole (Wärmequelle) °C...

  • Seite 14: Garantieurkunde

    SIH 9TE - SIH 11TE 13 Garantieurkunde Eine Verlängerung der Garantie auf 60 Monate für Heizungs- Wärmepumpe und zentrale Wohnungslüftungsgeräte ab Inbe- triebnahmedatum, jedoch maximal 72 Monate ab Auslieferung Glen Dimplex Deutschland GmbH Werk bzw. 78 Monate ab Fertigungsdatum, wird gemäß den Garantieurkunde Systemtechnik nachfolgenden Bedingungen gewährt: Voraussetzung für die...
  • Seite 15 SIH 9TE - SIH 11TE Table of contents Please Read Immediately ......................EN-2 1.1 Important Information........................... EN-2 1.2 Intended Use ............................EN-2 1.3 Legal Regulations and Directives ......................EN-2 1.4 Energy-Efficient Use of the Heat Pump ....................EN-2 Purpose of the Heat Pump ......................EN-3 2.1 Application ............................

  • Seite 16: Please Read Immediately

    SIH 9TE - SIH 11TE Please Read 1.2 Intended Use Immediately This device is only intended for use as specified by the manufac- turer. Any other use beyond that intended by the manufacturer is prohibited. This requires the user to abide by the relevant project 1.1 Important Information...

  • Seite 17: Purpose Of The Heat Pump

    SIH 9TE - SIH 11TE Purpose of the Heat Basic Device Pump The basic device consists of a ready-to-use heat pump for indoor installation, complete with sheet metal casing, control panel and integrated heat pump manager. The refrigerant circuit is hermet- 2.1 Application...

  • Seite 18: Accessories

    SIH 9TE - SIH 11TE Accessories 4.4 Thermal energy meter WMZ 4.4.1 General description 4.1 Brine Circuit Manifold The thermal energy meter (WMZ 25/32) is used for measuring The brine circuit manifold merges the individual collector loops of the quantity of thermal energy supplied. It is available as an ac- the heat source system into a single main pipe which is con- cessory.

  • Seite 19: Transport

    SIH 9TE - SIH 11TE Transport 6.2 Acoustic Emissions The heat pump operates silently due to efficient sound insulation. A lift truck is suited for transporting the unit on a level surface. To prevent noise transmission to the foundation, a suitable,...

  • Seite 20: Heat Source Connection

    SIH 9TE - SIH 11TE Minimum heating water flow rate 7.4.1 Sensor characteristic curves The minimum heating water flow rate through the heat pump must be assured in all operating states of the heating sys- Temperature in °C tem. This can be accomplished, for example, by installing either NTC-2 in k...

  • Seite 21: Installing The Strap-On Sensor

    SIH 9TE - SIH 11TE 7.5 Electrical connection 7.4.3 Installing the strap-on sensor It is only necessary to mount the strap-on sensors if they are included in the scope of supply of the heat pump but have not yet 7.5.1 General been installed.

  • Seite 22: Connecting An Electronically Regulated Circulating Pump

    SIH 9TE - SIH 11TE Commissioning The contactor (K20) for the immersion heater (E10) of mono energy systems (HG2) should be dimensioned according to the radiator output and must be supplied by the customer. It 8.1 General Information is controlled (230 V AC) by the heat pump manager via ter- minals N and N1-J13/NO4.

  • Seite 23: Maintenance And Cleaning

    SIH 9TE - SIH 11TE Maintenance and 9.3 Cleaning the Heat Source Cleaning System ATTENTION! 9.1 Maintenance The supplied dirt trap must be inserted in the heat source inlet of the heat pump to protect the evaporator against the ingress of impurities.

  • Seite 24: Device Information

    SIH 9TE - SIH 11TE 12 Device Information Type and order code SIH 9TE SIH 11TE Design Degree of protection according to EN 60 529 IP 20 IP 20 Installation Location Indoors Indoors Performance data Operating temperature limits: 70 ± 2 70 ±...
  • Seite 25 SIH 9TE - SIH 11TE Table des matières A lire immédiatement !....................... FR-2 1.1 Remarques importantes ........................FR-2 1.2 Utilisation conforme ..........................FR-2 1.3 Dispositions légales et directives......................FR-2 1.4 Utilisation de la pompe à chaleur pour économiser de l'énergie ............FR-2 Utilisation de la pompe à chaleur ..................... FR-3 2.1 Domaine d’utilisation..........................FR-3...

  • Seite 26: Remarques Importantes

    SIH 9TE - SIH 11TE A lire immédiatement ! 1.2 Utilisation conforme Cet appareil ne doit être employé que pour l'affectation prévue 1.1 Remarques importantes par le fabricant. Toute autre utilisation est considérée comme non conforme. La documentation accompagnant les projets doit également être prise en compte.

  • Seite 27: Utilisation De La Pompe À Chaleur

    SIH 9TE - SIH 11TE Utilisation de la pompe Appareil de base à chaleur IIl s'agit d'une pompe à chaleur pour installation intérieure, prête à brancher, avec boîtier, compartiment électrique et gestionnaire de pompe à chaleur intégré. Le circuit réfrigérant est 2.1 Domaine d’utilisation...

  • Seite 28: Distributeur D'eau Glycolée

    SIH 9TE - SIH 11TE Accessoires 4.4 Calorimètre WMZ 4.4.1 Description générale 4.1 Distributeur d'eau glycolée Le calorimètre (WMZ 25/32) sert à répertorier la quantité de cha- Le distributeur d’eau glycolée réunit les boucles du filtre de leur dégagée. Ce calorimètre est disponible comme accessoire.

  • Seite 29: Généralités

    SIH 9TE - SIH 11TE Transport Installation Le transport par chariot élévateur convient bien à un déplace- 6.1 Généralités ment sur surface plane. Si la pompe à chaleur doit être convoyée sur une surface non plane ou dans des escaliers, il est possible La pompe à...

  • Seite 30: Remarques D'ordre Général

    SIH 9TE - SIH 11TE Montage Débit d'eau de chauffage minimum Quel que soit l'état de fonctionnement de l'installation de chauf- fage, un débit d'eau de chauffage minimum doit être garanti dans 7.1 Remarques d’ordre général la pompe à chaleur. Cela peut par ex. être obtenu par l'installa- tion d'un distributeur double sans pression différentielle ou d'une...

  • Seite 31: Montage De La Sonde De Température Extérieure

    SIH 9TE - SIH 11TE 7.4 Sonde de température 7.4.2 Montage de la sonde de température extérieure Les sondes de températures suivantes sont déjà montées ou doivent être installées en plus : La sonde de température doit être placée de telle sorte qu’elle puisse détecter la plupart des influences atmosphériques sans...

  • Seite 32: Branchements Électriques

    SIH 9TE - SIH 11TE 7.5 Branchements électriques la société d’électricité est bouclé entre le bornier G/24 V AC et la borne de connecteur J5/ID3. ATTENTION! Faible ten- sion ! 7.5.1 Généralités Le contacteur (K20) de la résistance immergée (E10) doit Tous les branchements électriques doivent être effectués exclu-...

  • Seite 33: Procédures À Suivre Lors De La Mise En Service

    SIH 9TE - SIH 11TE Mise en service Température Différence de température max. source de chaleur entre circuits départ et retour du 8.1 Généralités chauffage à -5° C 0° C 10 K Pour garantir une mise en service en règle, cette dernière doit 1°...

  • Seite 34: Défaillances / Recherche De Pannes

    SIH 9TE - SIH 11TE 10 Défaillances / recherche 9.3 Nettoyage côté source de de pannes chaleur Cette pompe à chaleur est un produit de qualité. Si un dysfonc- ATTENTION ! tionnement devait quand même survenir, celui-ci sera affiché sur Monter, sur la pompe à...

  • Seite 35: Informations Sur Les Appareils

    SIH 9TE - SIH 11TE 12 Informations sur les appareils Désignation technique et commerciale SIH 9TE SIH 11TE Forme Degré de protection selon EN 60 529 IP 20 IP 20 Emplacement intérieur intérieur Indications de puissance Température - limites d’exploitation : 70 ±...
  • Seite 36 SIH 9TE - SIH 11TE FR-12 452232.66.22 · FD 9511 www.dimplex.de...

  • Seite 37: Anhang / Appendix / Annexes

    1.1 Maßbild / Dimension Drawing / Schéma coté..................A-II Diagramme / Diagrams / Diagrammes ..................A-III 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques SIH 9TE ..........A-III 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques SIH 11TE ..........A-IV 2.3 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation....A-V Stromlaufpläne / Circuit Diagrams / Schémas électriques............

  • Seite 38: Maßbilder / Dimension Drawings / Schémas Cotés

    SIH 9TE - SIH 11TE 1 Maßbilder / Dimension Drawings / Schémas cotés 1.1 Maßbild / Dimension Drawing / Schéma coté A-II 452232.66.22 · FD 9511 www.dimplex.de...

  • Seite 39: Diagramme / Diagrams / Diagrammes

    SIH 9TE - SIH 11TE 2 Diagramme / Diagrams / Diagrammes 2.1 Kennlinien / Characteristic Curves / Courbes caractéristiques SIH 9TE www.dimplex.de 452232.66.22 · FD 9511 A-III...
  • Seite 40 SIH 9TE - SIH 11TE 2.2 Kennlinien / Characteristic Curves / Courbes caractéristiques SIH 11TE A-IV 452232.66.22 · FD 9511 www.dimplex.de...
  • Seite 41 SIH 9TE - SIH 11TE 2.3 Einsatzgrenzendiagramm / Operating limits diagram / Diagramme des seuils d'utilisation www.dimplex.de 452232.66.22 · FD 9511...

  • Seite 42: Stromlaufpläne / Circuit Diagrams / Schémas Électriques

    SIH 9TE - SIH 11TE 3 Stromlaufpläne / Circuit Diagrams / Schémas électriques 3.1 Steuerung / Control / Commande A-VI 452232.66.22 · FD 9511 www.dimplex.de...
  • Seite 43 SIH 9TE - SIH 11TE 3.2 Last / Load / Charge www.dimplex.de 452232.66.22 · FD 9511 A-VII...
  • Seite 44 SIH 9TE - SIH 11TE 3.3 Klemmenanschlussplan / Terminal Connection Plan / Schéma de connexion des bornes A-VIII 452232.66.22 · FD 9511 www.dimplex.de...
  • Seite 45 SIH 9TE - SIH 11TE 3.4 Legende / Legend / Légende Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present en absence de contacteur de blocage de la société...
  • Seite 46 SIH 9TE - SIH 11TE Abkürzungen: Abbreviations: Abréviations : Flexible Beschaltung - siehe Vorkonfiguration Flexible switching - see pre-configuration (changes Commande flexible - voir pré-configuration (Änderung nur durch Kundendienst!) by after-sales service only!) (modification uniquement par le SAV !) - - - - - bauseits, nach Bedarf anzuschließen...

  • Seite 47: Hydraulisches Einbindungsschema / Hydraulic Integration Diagram / Schéma D'intégration Hydraulique

    SIH 9TE - SIH 11TE 4 Hydraulisches Einbindungsschema / Hydraulic integration diagram / Schéma d'intégration hydraulique 4.1 Monovalente Wärmepumpenanlage mit einem Heizkreis und Warmwasserbereitung / Monovalent heat pump system with one heating circuit and domestic hot water preparation / Installation monovalente de pompe à...
  • Seite 48 SIH 9TE - SIH 11TE 4.2 Legende / Legend / Légende Rückschlagventil Check valve Clapet anti-retour Absperrventil Shutoff valve Robinet d’arrêt Schmutzfänger Dirt trap Filtre Umwälzpumpe Circulating pump Circulateur Ausdehnungsgefäß Expansion vessel Vase d´expansion Vanne commandée par Raumtemperaturgesteuertes Ventil Room temperature-controlled valve température ambiante...

  • Seite 49: Konformitätserklärung / Declaration Of Conformity / Déclaration De Conformité

    SIH 9TE - SIH 11TE 5 Konformitätserklärung / Declaration of Conformity / Déclaration de conformité EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Glen Dimplex Deutschland GmbH The undersigned Geschäftsbereich Dimplex L’entreprise soussignée, Am Goldenen Feld 18 D - 95326 Kulmbach bestätigt hiermit, dass das (die)
  • Seite 50 SIH 9TE - SIH 11TE A-XIV 452232.66.22 · FD 9511 www.dimplex.de...
  • Seite 51 SIH 9TE - SIH 11TE www.dimplex.de 452232.66.22 · FD 9511 A-XV...
  • Seite 52 Glen Dimplex Deutschland GmbH Irrtümer und Änderungen vorbehalten. Geschäftsbereich Dimplex Subject to alterations and errors. Am Goldenen Feld 18 Sous réserve d’erreurs et modifications. D-95326 Kulmbach +49 (0) 9221 709 565 www.dimplex.de...
