1.3.2 RCD (Fehlerstrom-
schutzschalter)

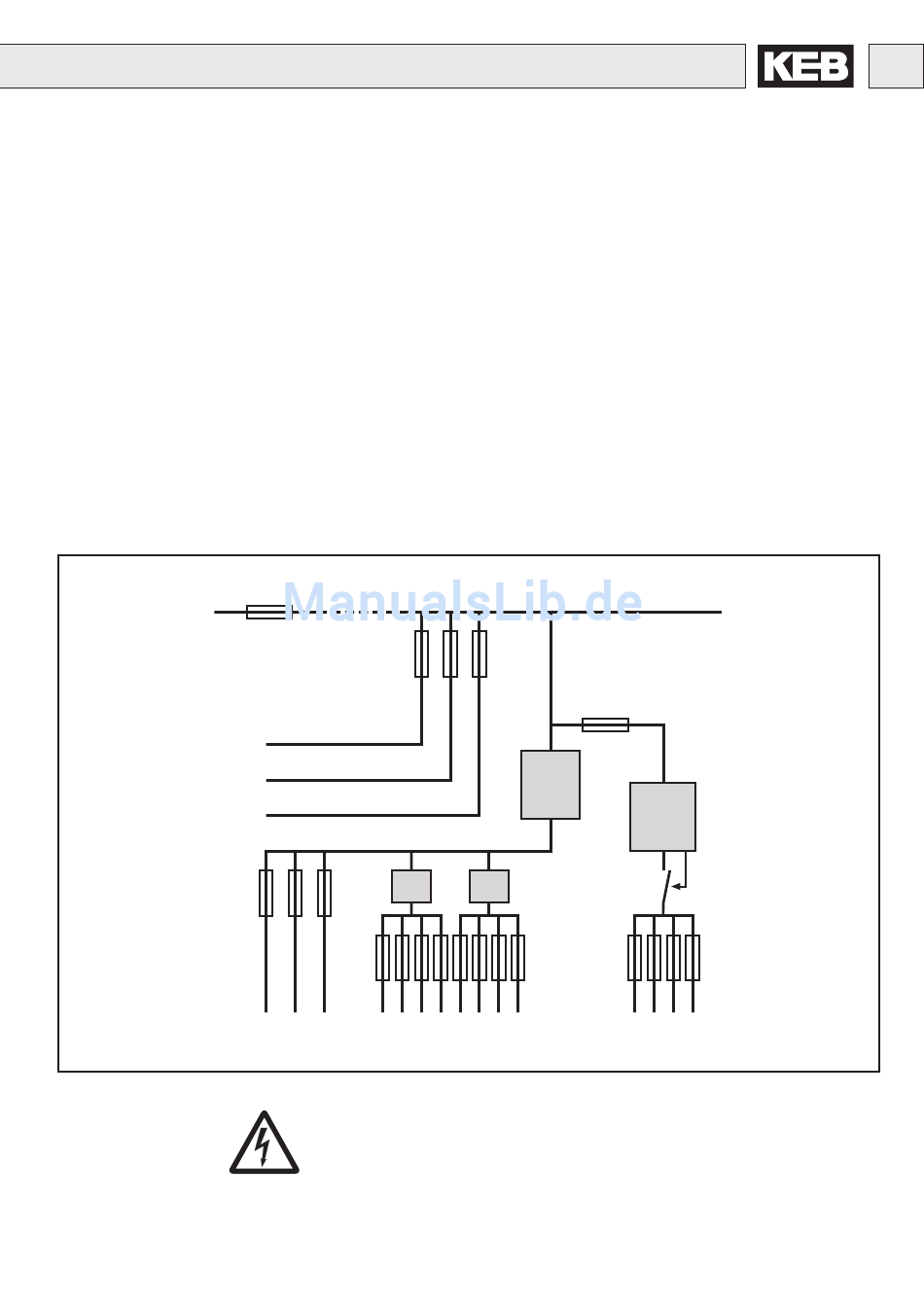

Schaltplan einer Niederspannungsverteilung (Prinzip der Schutzelemente)
Netz
zu weiteren
Unterverteilungen
Abgang 1
Abgang 2
Abgang 3
Ebene 1
Ebene 2
Wenn beim Errichten von Anlagen Personenschutz gefordert ist, müssen Frequen-
zumrichter gemäß EN 50178 (VDE 0160) wie folgt abgesichert werden:
• 1-phasige Geräte durch RCD's Typ A (pulsstromsensitive FI's) oder Typ B
(allstromsensitive FI's)
• 3-phasige Geräte (mit B6-Brückengleichrichter) durch RCMA's mit Trenner
(bevorzugt zu verwenden) oder RCD's Typ B (allstromsensitive FI's)
Der Auslösestrom der RCD's sollte 300mA oder mehr betragen, um vorzeitiges Aus-
lösen durch Ableitströme des Umrichters (bis ca. 200mA) zu vermeiden. Abhängig
von der Belastung, der Motorleitungslänge und dem Einsatz eines Funkentstörfilters
können auch erheblich größere Ableitströme auftreten. Die Anschlusshinweise
der jeweiligen Hersteller, sowie die gültigen örtlichen Bestimmungen sind beim
Anschluss zu beachten.
In Abhängigkeit der vorhandenen Netzform (TN, IT, TT) sind weitere Schutzmaß-
nahmen gemäß VDE 0100 Teil 410 (Teil 4; Kap.41) erforderlich. Bei TN-Netzen ist
dies z.B. Schutz durch Überstromeinrichtung, bei IT-Netzen Isolationsüberwachung
mit Pulscode-Messverfahren. Bei allen Netzformen kann Schutztrennung verwendet
werden, sofern die erforderliche Leistung und Leitungslänge dies zulassen.
Typ
A
Zu den weiteren Verbrauchern, die die
Auslösung der FI nicht verhindern.
Der KEB COMBIVERT kann mit folgenden Einschränkungen an Netze angeschlos-
sen werden, bei denen der Außenleiter geerdet ist (z.B. Deltanetze):
• die Steuerung gilt nicht mehr als „Sicher getrennter Stromkreis"
• es sind Schutzmaßnahmen für „Basis-Isolierung" zu treffen
• die max. Spannung Phase/Erde darf bei dieser Netzform absolut 500 V nicht
überschreiten
RCD
Typ A
RCMA/
sel. T
RCD
Typ B
Typ
A
Zu den nicht FI verträgli-
chen Verbrauchern.
Trenner
nach EN
60947-2
7
