KEB COMBIVERT F5 Betriebsanleitung Seite 26

Möglichkeiten zur Temperaturre-
a.) Temperaturregelung mit
Temperaturüberwachung im
Ablauf
Zulauf
Zulauf
Ablauf
b.) Temperaturregelung ohne
Temperaturüberwachung im
26

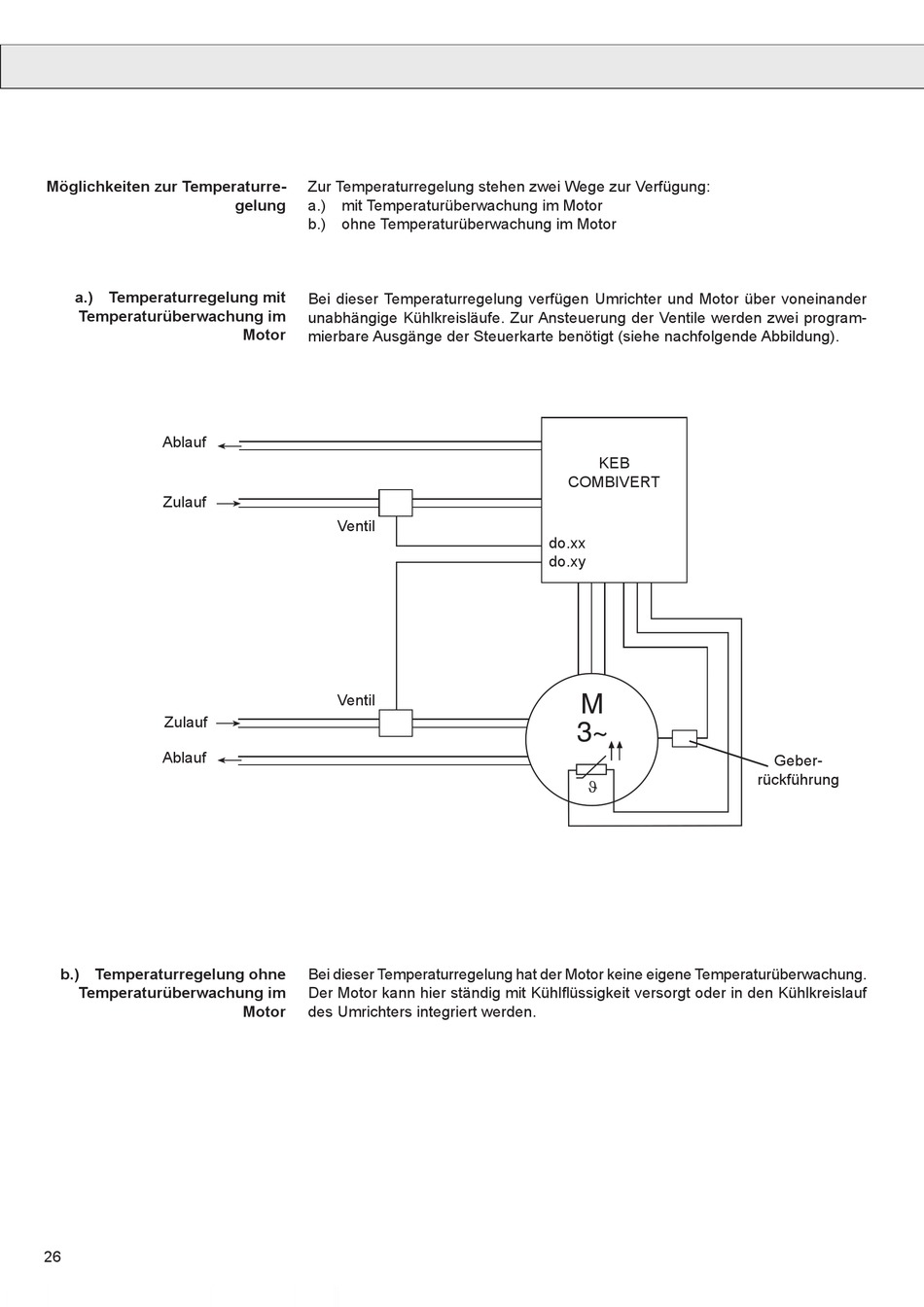

Zur Temperaturregelung stehen zwei Wege zur Verfügung:
gelung a.) mit Temperaturüberwachung im Motor
b.) ohne Temperaturüberwachung im Motor
Bei dieser Temperaturregelung verfügen Umrichter und Motor über voneinander
unabhängige Kühlkreisläufe. Zur Ansteuerung der Ventile werden zwei program-
Motor
mierbare Ausgänge der Steuerkarte benötigt (siehe nachfolgende Abbildung).
Ventil
Ventil
Bei dieser Temperaturregelung hat der Motor keine eigene Temperaturüberwachung.
Der Motor kann hier ständig mit Kühlflüssigkeit versorgt oder in den Kühlkreislauf
Motor des Umrichters integriert werden.
KEB
COMBIVERT
do.xx
do.xy
�
��
Geber-
rückführung
