Stap 2 :
Draai de kogel vast tot 360 ft-lbs. Bevestig de kogel aan de
kopconstructie (#1) met een borgring (#8) en moer (#9).
Stap 3 :

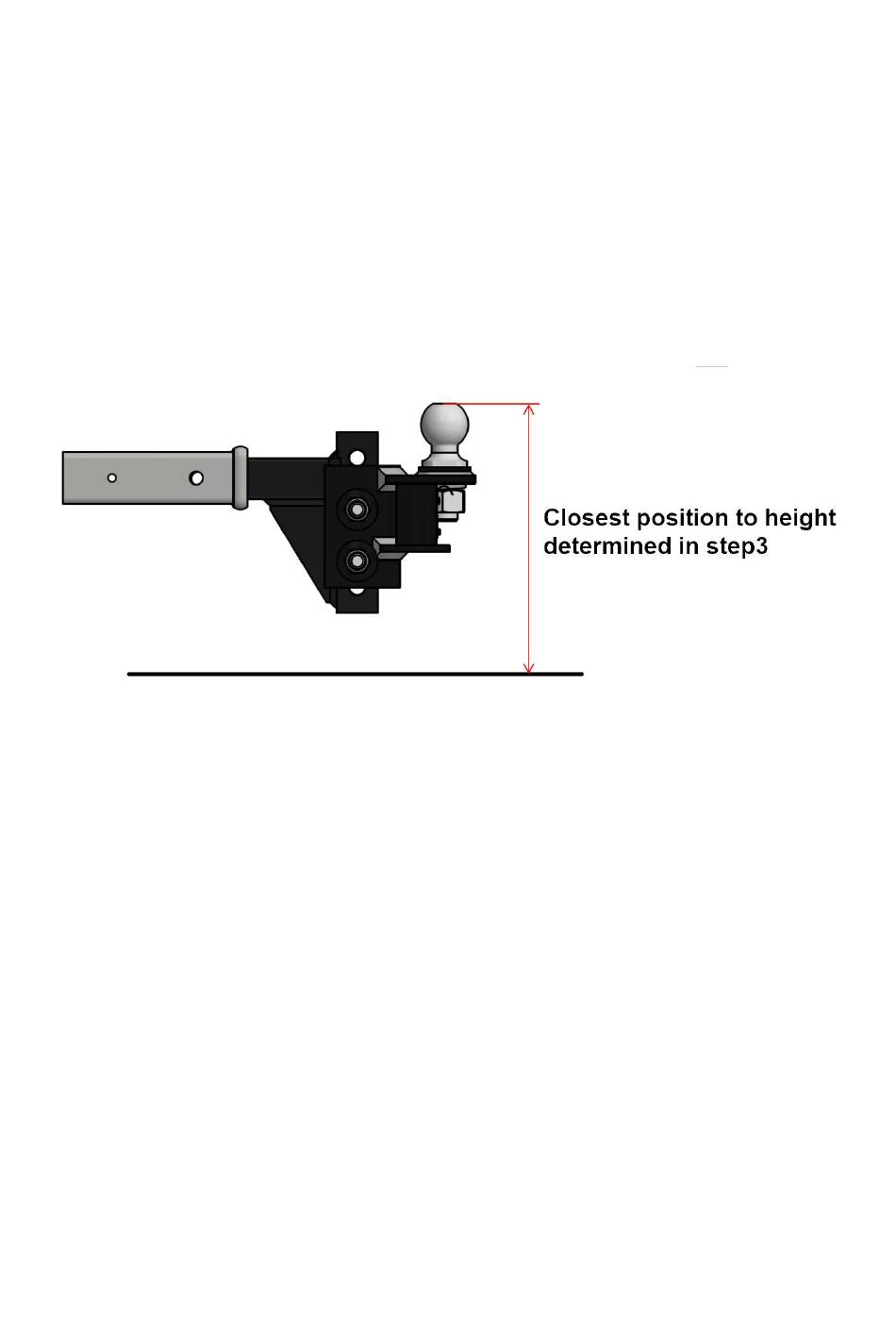

Plaats de kop op de schacht. Schuif de kop omhoog of omlaag naar de
dichtstbijzijnde uitlijnpositie voor het boutgat, die overeenkomt met de
eerder bepaalde gewenste kogelhoogte. Markeer de positie op de
schacht.
Stap 4:
Plaats de kop op de schacht op de gemarkeerde positie. Steek de
3/4"-10 x 5" zeskantbout (#10) door de 3/4" conische ring (#11 ) en
vervolgens door het onderste gat in het kopkanaal. Draai de kop zo ver
mogelijk naar voren. De kogel moet verticaal staan of iets naar achteren
gekanteld zijn. Indien dit niet het geval is, stel dan de stelschroeven (#13)
af. Plaats de resterende 3/4"-10 x 5" zeskantbout (#10) met de 3/4"
conische ring (#11 ) door het bovenste sleufgat. Plaats een tweede 3/4"
conische ring (#11 ) op beide bouten. Begin met de 3/4"-10(#12)
borgmoeren en draai deze alleen handvast.
Stap 5:
Draai de bovenste zeskantbout van 3/4"-10 x 5 (#10) net voldoende vast
om de kop stevig tegen de pen in het kopkanaal te houden. Deze bout
wordt later vastgedraaid.
