Fase 2 :
Serrare la sfera a 360 piedi per libbra. Fissare la sfera al gruppo testa (n.
1) utilizzando una rondella di sicurezza (n. 8) e un dado (n. 9).
Fase 3 :

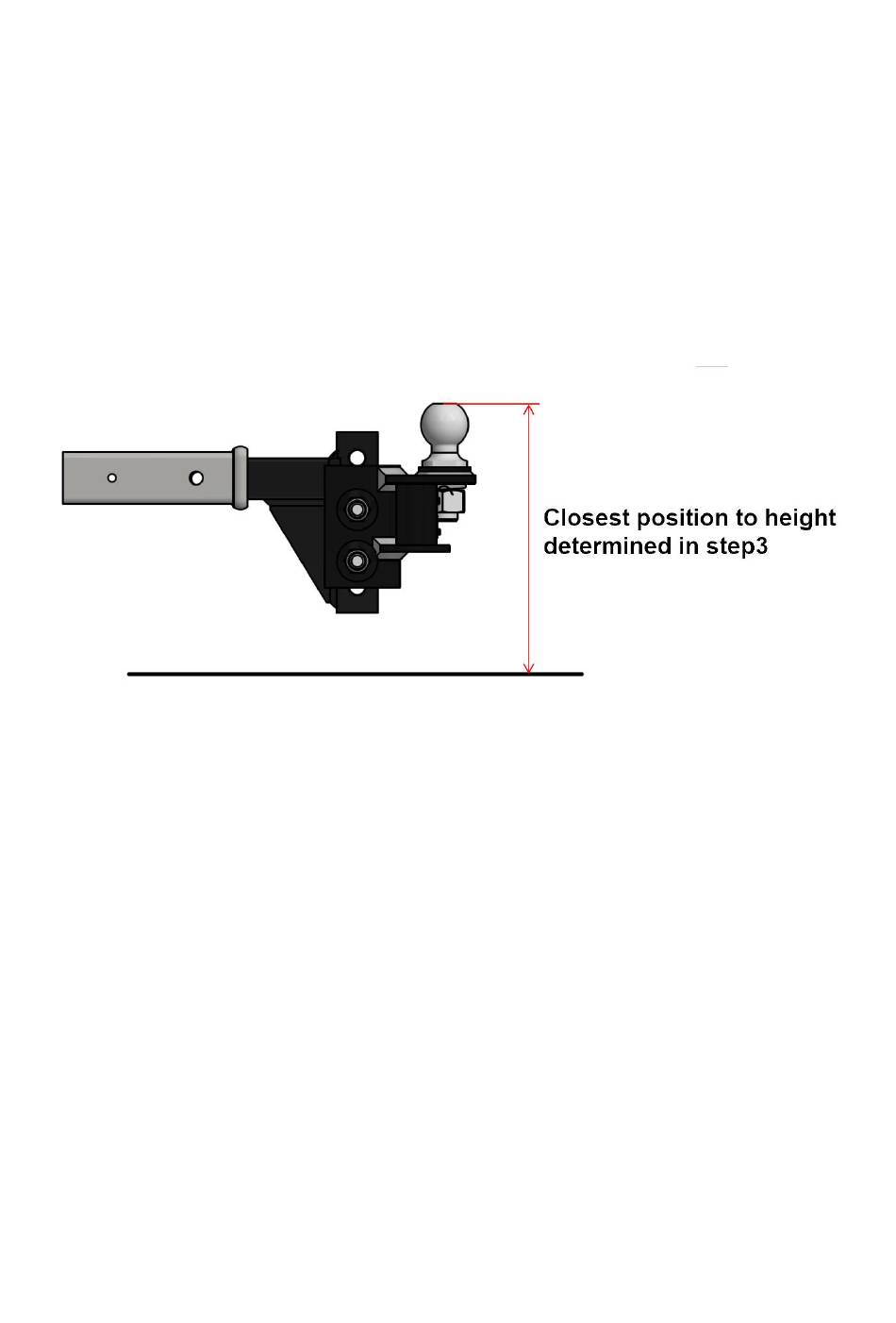

Posizionare il gruppo testa sul gambo . Far scorrere la testa verso l'alto o
verso il basso fino alla posizione di allineamento del foro del bullone più
vicina, corrispondente all'altezza della sfera bersaglio determinata in
precedenza. Segnare la posizione sul gambo.
Fase 4:
Installare la testa sul gambo nella posizione contrassegnata. Inserire il
bullone esagonale da 3/4"-10 x 5" (n. 10) attraverso la rondella conica da
3/4" (n. 11 ) e quindi attraverso il foro inferiore nel canale della testa.
Ruotare la testa in avanti fino in fondo. La sfera dovrebbe essere
verticale o leggermente inclinata all'indietro. In caso contrario, regolare
le viti di fissaggio (n. 13). Installare il bullone esagonale da 3/4"-10 x 5"
rimanente (n. 10) con la rondella conica da 3/4" (n. 11 ) attraverso il foro
scanalato superiore. Installare una seconda rondella conica da 3/4" (n.
11 ) su entrambi i bulloni. Inserire i dadi autobloccanti da 3/4"-10 (n. 12)
e serrare solo a mano.
Fase 5:
Serrare il bullone esagonale superiore da 3/4"-10 x 5 (#10) quanto basta
per tenere la testa ben salda contro il perno nel canale della testa.
