VEVOR HL6000 Originalanleitung Seite 107

Dra åt kulan till 360ft-lbs. Fäst kulan vid topplocket (#1) med en låsbricka
(#8) och mutter (#9).

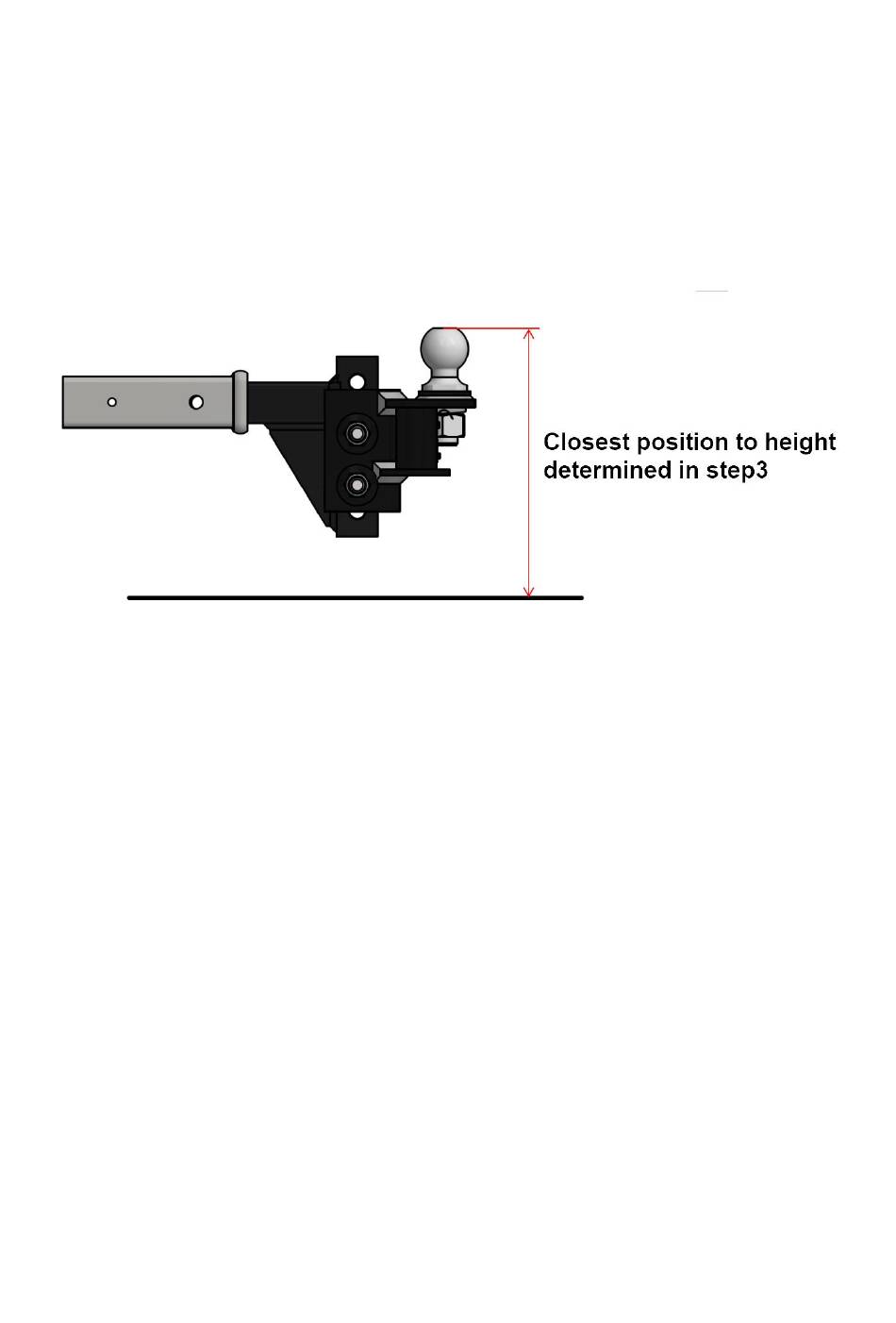

Steg 3 :
Placera huvudenheten på skaftet . Skjut huvudet uppåt eller nedåt till
närmaste bulthålsinriktningsposition som motsvarar den tidigare
bestämda kulhöjden. Markera positionen på skaftet.
Steg 4:
Montera huvudet på skaftet vid den markerade positionen. Sätt i 3/4"-10
x 5" sexkantsbulten (#10) genom den 3/4" koniska brickan (#11 ) och
sedan genom det nedre hålet i huvudets ränna. Rotera huvudet framåt
så långt det går. Kulan ska vara vertikal eller lutad något bakåt. Om den
inte är det, justera ställskruvarna (#13). Montera den återstående
3/4"-10 x 5" sexkantsbulten (#10) med 3/4" konisk bricka (#11 ) genom
det övre slitsade hålet. Montera en andra 3/4" konisk bricka (#11 ) på
båda bultarna. Börja med 3/4"-10 (#12) nylockmuttrar och dra endast åt
med fingrarna.
Steg 5:
Dra åt den övre 3/4"-10 x 5 sexkantsbulten (#10) precis tillräckligt för att
hålla huvudet tätt mot stiftet i huvudets ränna. Denna bult kommer att
dras åt senare.
Steg 6 : Montera fjäderstängerna
- 107 -
