Étape 2 :
Serrez la bille à 360 pi-lb. Fixez la bille à l'ensemble de tête (n° 1) à l'aide
d'une rondelle frein (n° 8) et d'un écrou (n° 9).
Étape 3 :

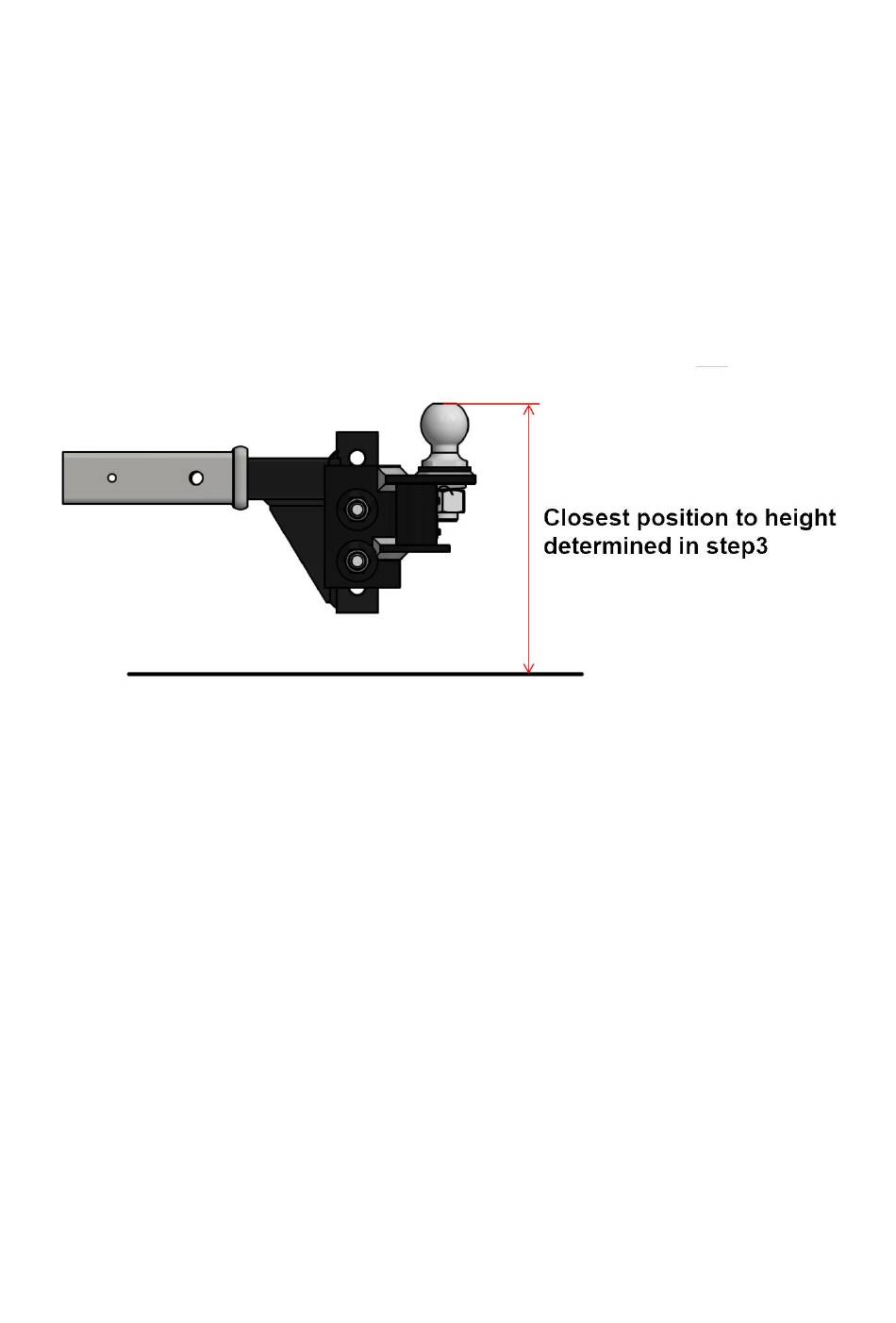

Positionnez la tête sur la tige. Faites glisser la tête vers le haut ou vers le
bas jusqu'à la position d'alignement du trou de boulon la plus proche,
correspondant à la hauteur de bille cible déterminée précédemment.
Marquez la position sur la tige.
Étape 4 :
Installez la tête sur la tige à l'emplacement marqué. Insérez le boulon
hexagonal 3/4"-10 x 5" (n° 10) dans la rondelle conique 3/4" (n° 11 ) ,
puis dans le trou inférieur du canal de la tête. Tournez la tête vers l'avant
au maximum. La bille doit être verticale ou légèrement inclinée vers
l'arrière. Si ce n'est pas le cas, ajustez les vis de réglage (n° 13).
Installez le boulon hexagonal 3/4"-10 x 5" restant (n° 10) avec la rondelle
conique 3/4" (n° 11 ) dans le trou oblong supérieur. Installez une
seconde rondelle conique 3/4" (n° 11 ) sur les deux boulons.
Commencez par serrer les écrous nylock 3/4"-10 (n° 12) à la main.
Étape 5 :
Serrez le boulon hexagonal supérieur 3/4"-10 x 5 (n° 10) juste assez
pour maintenir la tête contre la goupille dans le canal de tête. Ce boulon
sera resserré ultérieurement.
