Krok 2 :
Dokręć kulę momentem 360 ft-lbs. Przymocuj kulę do zespołu głowicy
(#1) za pomocą podkładki zabezpieczającej (#8) i nakrętki (#9).
Krok 3 :

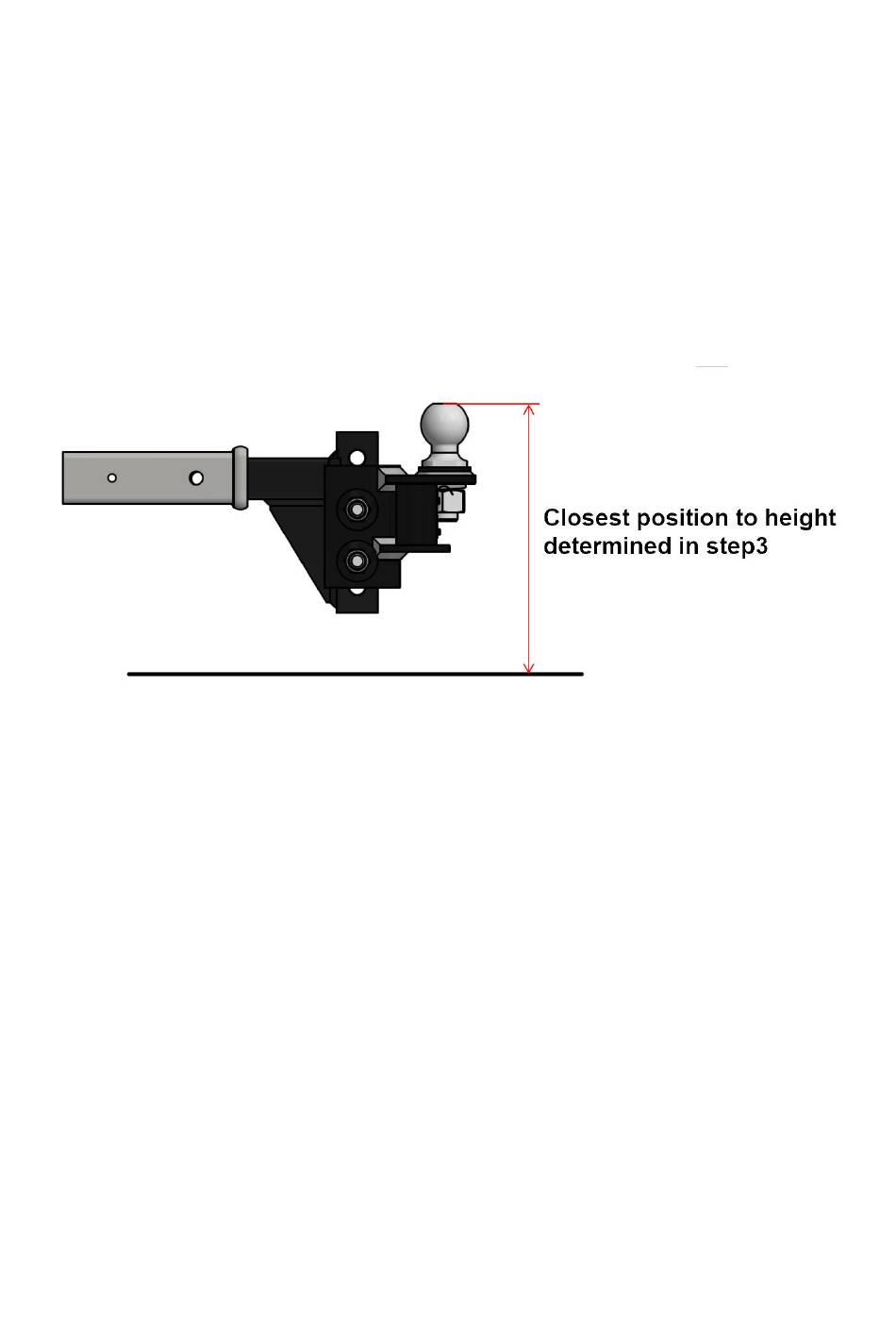

Umieść głowicę na trzonku . Przesuń głowicę w górę lub w dół do
najbliższej pozycji wyrównania otworu na śrubę, która odpowiada
docelowej wysokości kuli określonej wcześniej. Zaznacz pozycję na
trzonku.
Krok 4:
Zamontuj głowicę na trzonie w zaznaczonym miejscu. Włóż śrubę
sześciokątną 3/4"-10 x 5" (#10) przez podkładkę stożkową 3/4" (#11 ) , a
następnie przez dolny otwór w kanale głowicy. Obróć głowicę do przodu
tak daleko, jak to możliwe. Kula powinna być pionowa lub lekko
odchylona do tyłu. Jeśli nie jest, wyreguluj śruby ustalające (#13).
Zamontuj pozostałą śrubę sześciokątną 3/4"-10 x 5" (#10) z podkładką
stożkową 3/4" (#11 ) przez górny otwór szczelinowy. Zamontuj drugą
podkładkę stożkową 3/4" (#11 ) na obu śrubach. Rozpocznij od nakrętek
samozabezpieczających 3/4"-10 (#12) i dokręć je tylko ręcznie.
Krok 5:
Dokręć górną śrubę imbusową 3/4"-10 x 5 (nr 10) na tyle, aby mocno
docisnąć łeb do sworznia w kanale głowicy. Ta śruba zostanie dokręcona
później.
