VEVOR HL6000 Originalanleitung Seite 109

Steg 7 : Fästa släpvagnen på bollen
Använd släpvagnens domkraft, sänk ner kopplingen på släpvagnens
kula och stäng kopplingsspärren . Dra inte in domkraften helt just nu. Låt
domkraften bära upp en del av kopplingens vikt.
Lyft framsidan av släpvagnen och baksidan av dragfordonet cirka 7,5 cm
med hjälp av en domkraft eller tills den bakre stötfångaren är tillbaka till
den ursprungligen uppmätta höjden. Detta gör det enklare att montera
fjäderstängerna på stödfästena.
Steg 8 : Montera fjäderstångens stödfästen
Markera positionen för stödfästena (#3) genom att göra en mittlinje på
släpvagnens A-ram minst 10 cm från änden av fjäderstängerna (#2).

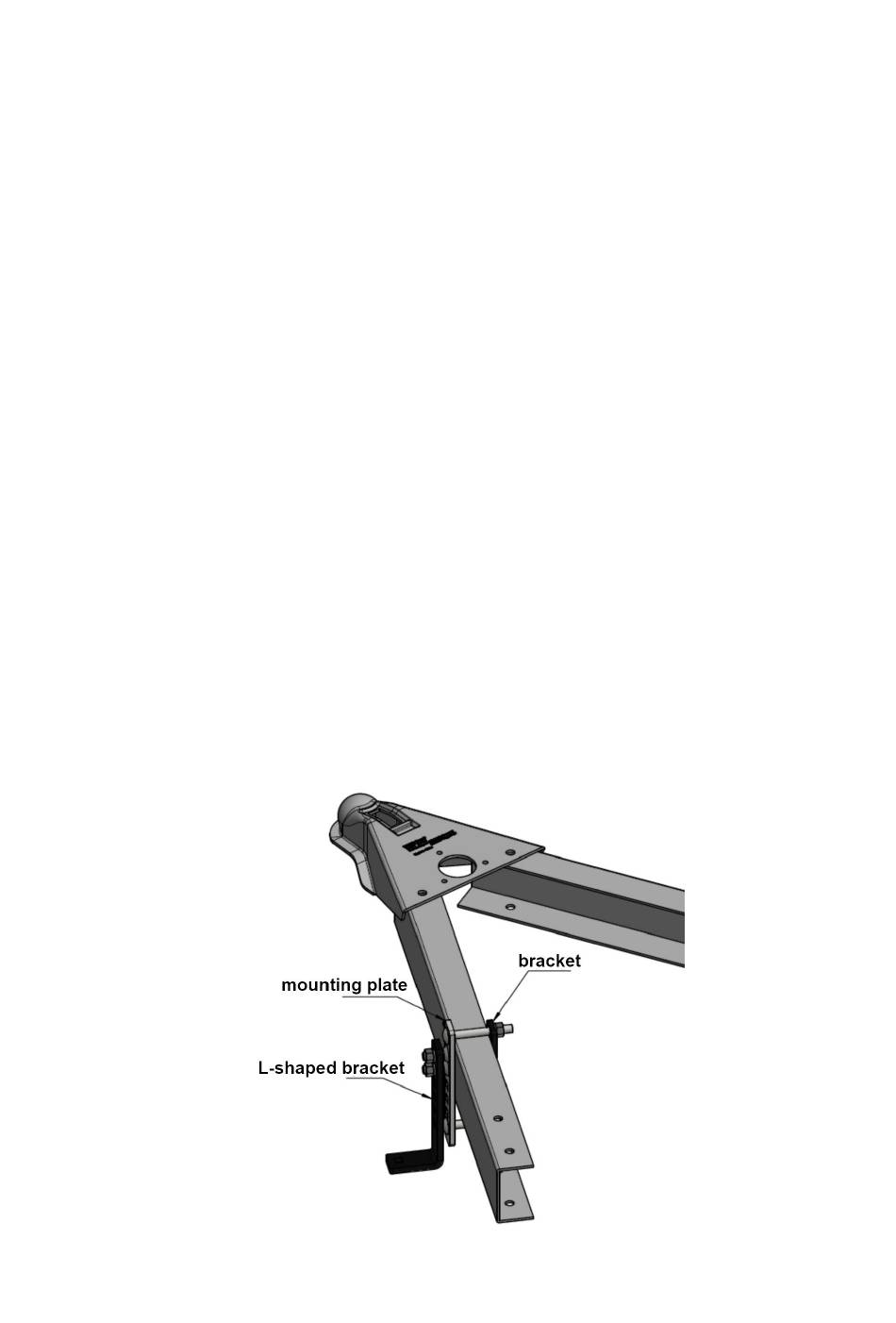

Steg 9 :
Montera och dra åt monteringsplattan och fästet på släpvagnens A-ram
med två 1/2"-13UNC-4" vagnsbultar, två 1/2"-13UNC sexkantsmuttrar
och fjäderbrickor. Montera sedan det L-formade fästet på
monteringsfästet och säkra det med två sexkantsmuttrar och
fjäderbrickor. Alla muttrar måste ha ett vridmoment på 45-55ft-lbs. Som
visas i följande figur.
Steg 10 : Lyft fjäderstängerna
- 109 -
