Paso 2 :
Apriete la bola a 360 ft-lbs. Asegure la bola al conjunto del cabezal (#1)
usando una arandela de seguridad (#8) y una tuerca (#9).
Paso 3 :

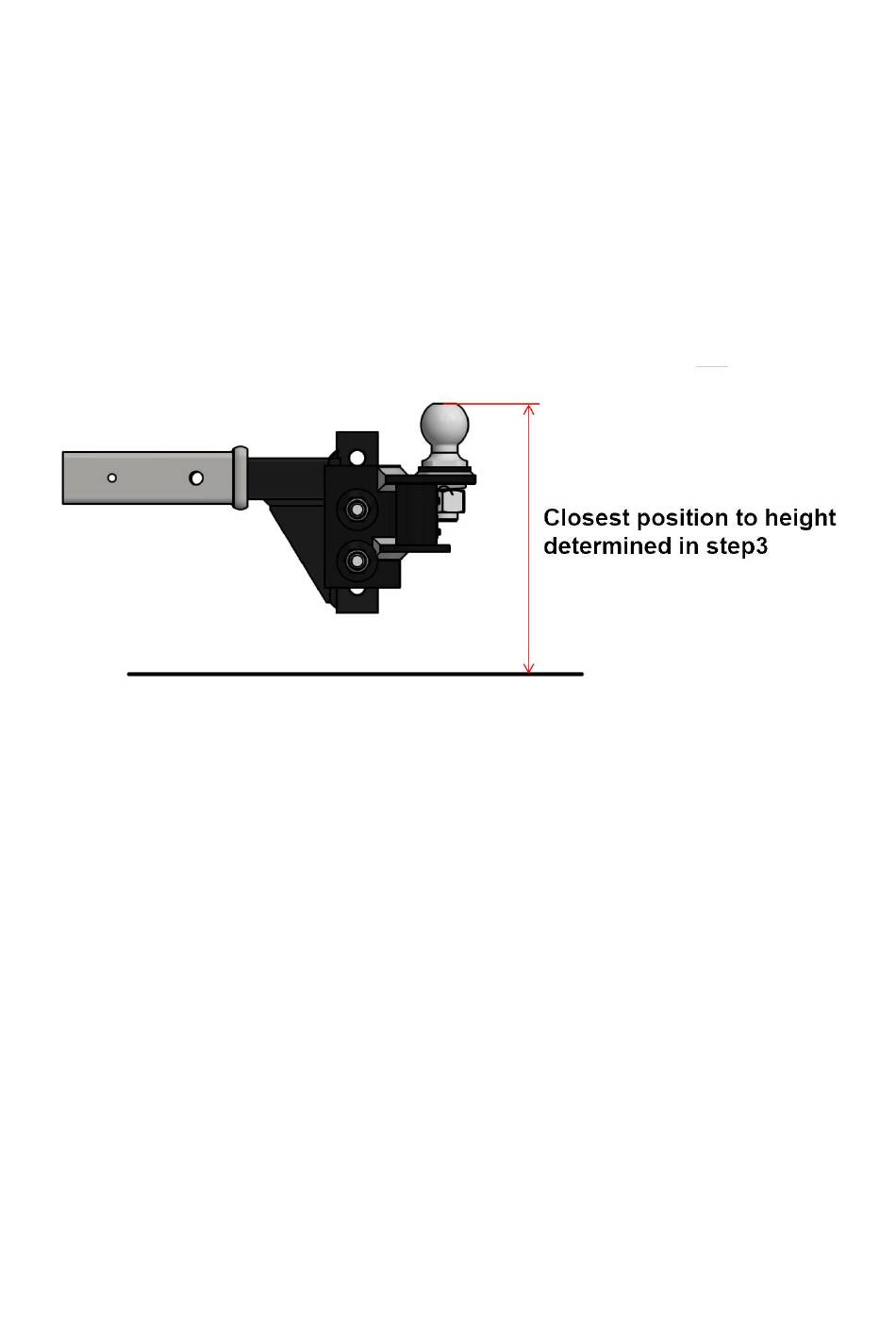

Coloque el conjunto del cabezal en el vástago. Deslice el cabezal hacia
arriba o hacia abajo hasta la posición de alineación del orificio del perno
más cercana a la altura de la bola objetivo determinada previamente.
Marcar la posición en el vástago.
Paso 4:
Instale el cabezal en el vástago en la posición marcada. Inserte el perno
hexagonal de 3/4"-10 x 5" (#10) a través de la arandela cónica de 3/4"
(#11 ) y luego a través del orificio inferior del canal del cabezal. Gire el
cabezal hacia adelante hasta el tope. La bola debe estar vertical o
ligeramente inclinada hacia atrás. De lo contrario, ajuste los tornillos de
fijación (#13). Instale el perno hexagonal restante de 3/4"-10 x 5" (#10)
con la arandela cónica de 3/4" (#11 ) a través del orificio ranurado
superior. Instale una segunda arandela cónica de 3/4" (#11 ) en ambos
pernos. Coloque primero tuercas Nylock de 3/4"-10 (#12) y apriételas
solo con los dedos.
Paso 5:
Apriete el perno hexagonal superior de 3/4"-10 x 5 (#10) lo suficiente
para sujetar la cabeza firmemente contra el pasador en el canal de la
