Aufbau und Funktion
WIG-Schweißen
5.7.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil
5.7.2.1

Pico 300 cel

Pos. Symbol
1
2
3
4
5
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
• Schutzgasanschluss des Schweißbrenners am Druckminderer der Schutzgasflasche festschrauben.
34
Beschreibung 0
Werkstück
Anschlussbuchse, Schweißstrom „+"
Anschluss Werkstückleitung
Ausgangsseite Druckminderer
Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
Anschluss Schweißstromleitung WIG-Schweißbrenner

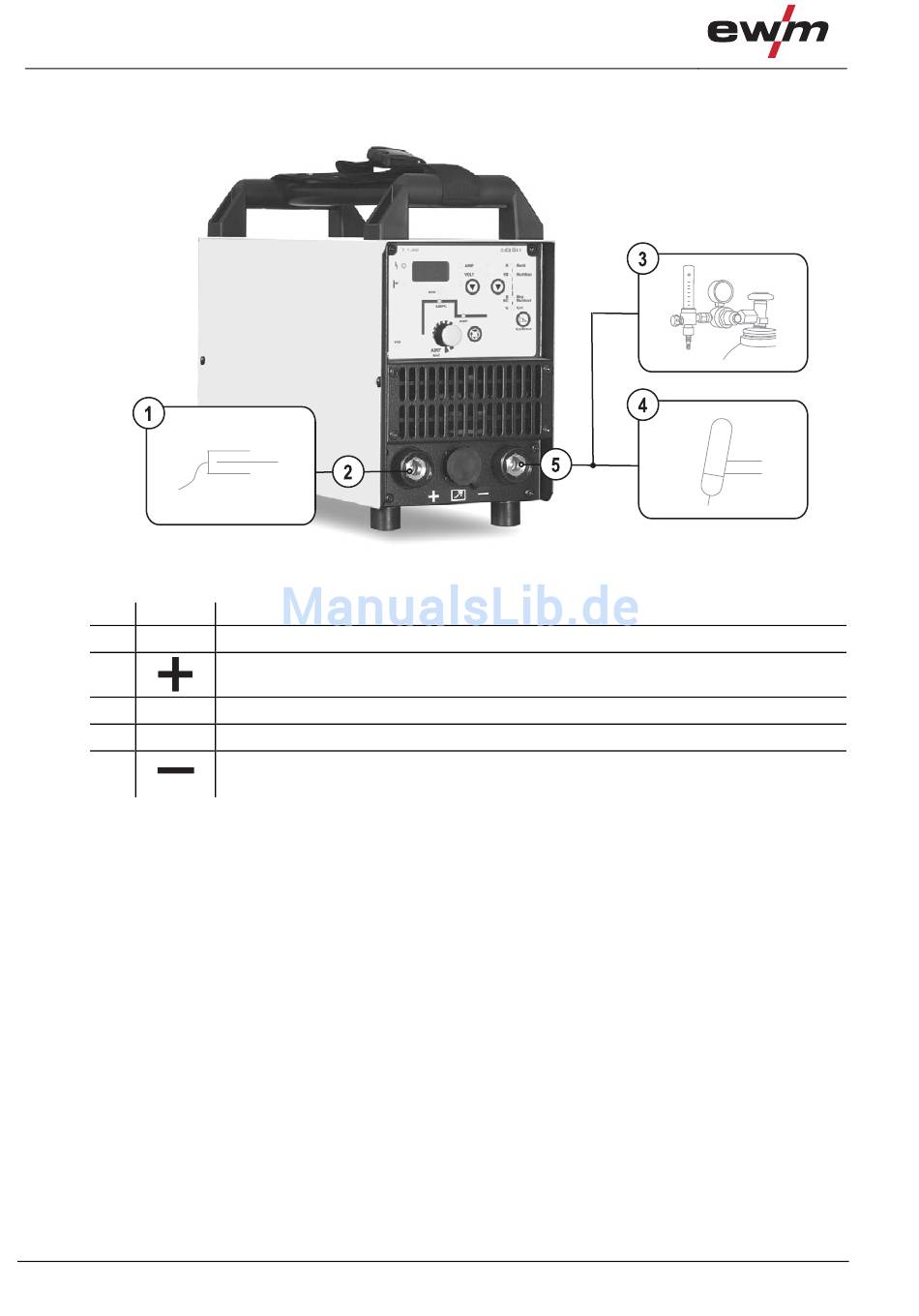

Abbildung 5-10
