Aufbau und Funktion
WIG-Schweißen
5.3.1.1

Anschluss Schutzgasversorgung

Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um
eventuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
5.3.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten
(siehe Brennerbetriebsanleitung).
Pos. Symbol
1
26
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung 0
Werkstück

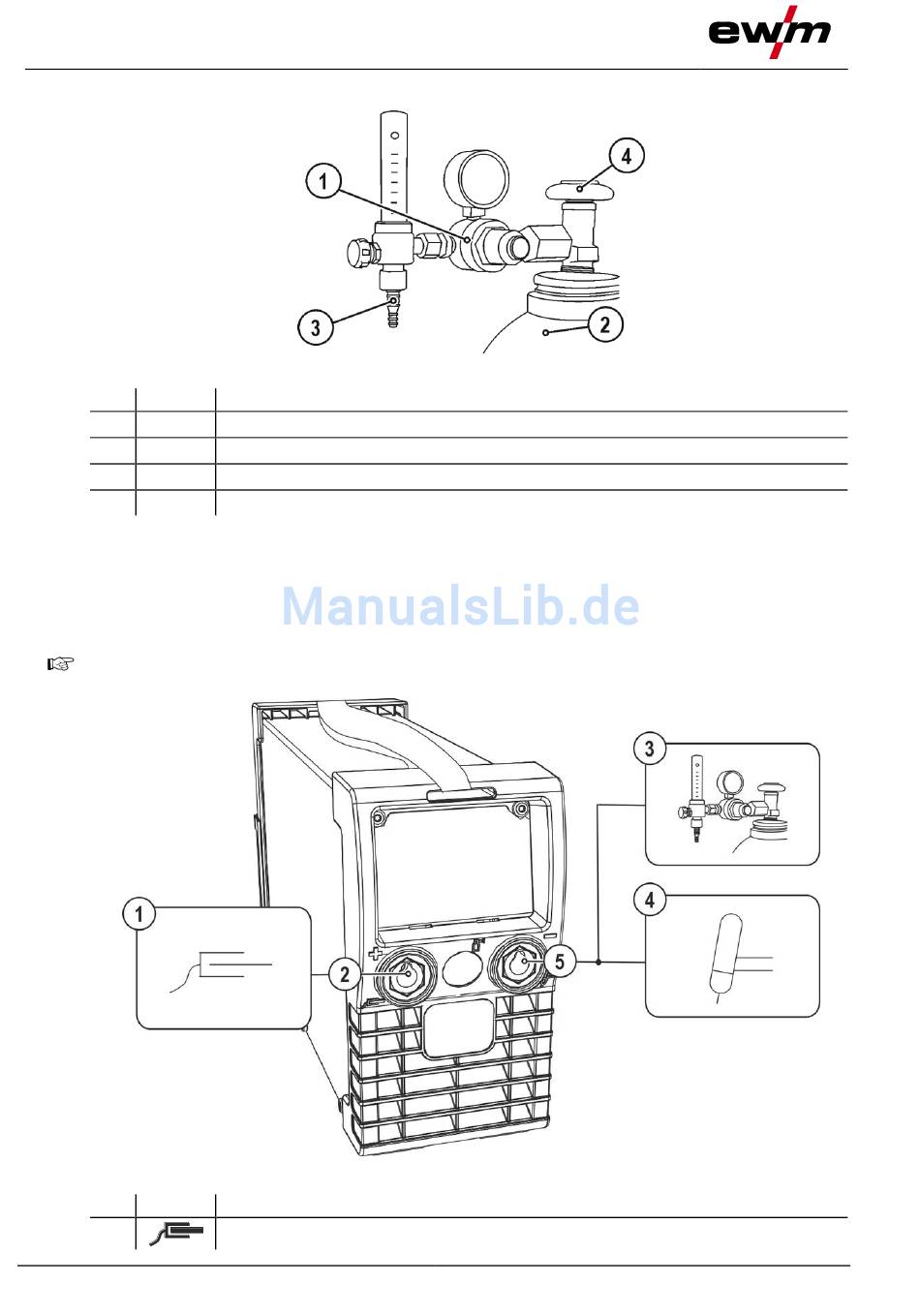

Abbildung 5-14
Abbildung 5-15
099-002003-EW500
02.03.2017
