Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
12
099-002032-EW500
29.04.2010

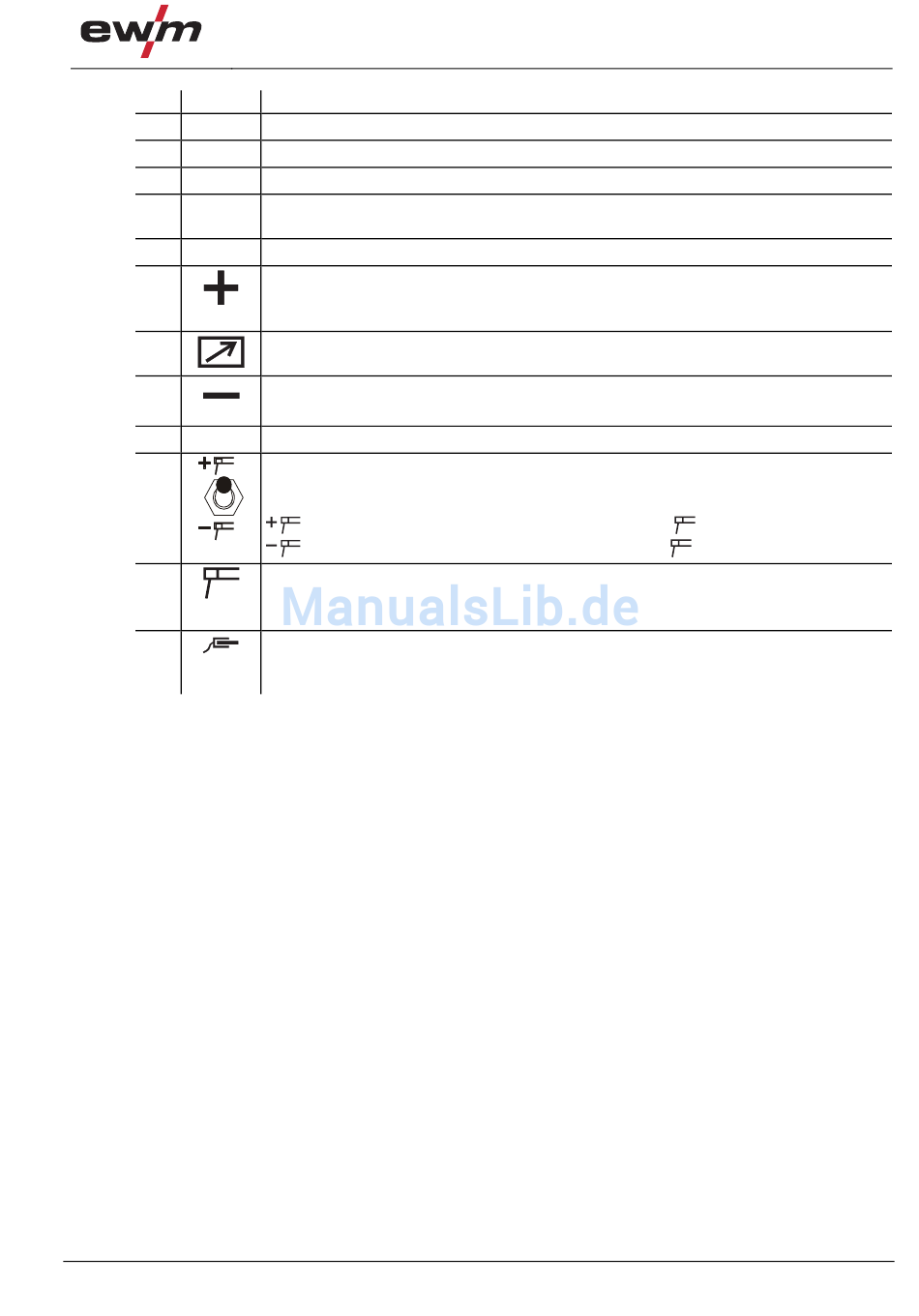

Gerätebeschreibung - Schnellübersicht
Beschreibung 0
Transportgurt
Transportstange
Transportgriff
Gerätesteuerung
siehe Kapitel „Gerätesteuerung - Bedienelemente"
Eintrittsöffnung Kühlluft
Anschlussbuchse, Schweißstrom „+"
• WIG: Anschluss Werkstückleitung
• E-Hand: Anschluss Elektrodenhalter bzw. Werkstückleitung
Anschlussbuchse, 19-polig
Fernstelleranschluss
Anschlussbuchse, Schweißstrom „-"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Gerätefüße
Umschalter Polwendung
Mit dem Umschalter wird die Schweißstrompolarität („+" oder „-") der
Anschlussbuchsen Elektrodenhalter und Werkstückleitung umgeschaltet.
= Schweißstrompolarität „+" an Anschlussbuchse
= Schweißstrompolarität „-" an Anschlussbuchse
Anschlussbuchse, Elektrodenhalter
Die Schweißstrompolarität („+" oder „-") richtet sich nach der Einstellung des
"Umschalter Schweißstrompolarität".
Anschlussbuchse, Werkstückleitung
Die Schweißstrompolarität („+" oder „-") richtet sich nach der Einstellung des
"Umschalter Schweißstrompolarität".
