5.7.2.2

Pico 300 cel pws

Bei Geräten mit Polwendeschalter (PWS) wird nach Anwahl "Schweißverfahren WIG",
die Schweißstrompolarität wie folgt eingestellt:
• Anschlußbuchse Elektrodenhalter = Schweißstrompolarität "-",
• Anschlußbuchse Werkstückleitung = Schweißstrompolarität "+".
Pos. Symbol
1
2
3
4
5
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse
Rechtsdrehen verriegeln.
• Kabelstecker der Werkstückleitung in die Anschlußbuchse "
Rechtsdrehung verriegeln.
• Schutzgasanschluss des Schweißbrenners am Druckminderer der Schutzgasflasche festschrauben.
099-002032-EW500
29.04.2010
Beschreibung 0
Ausgangsseite Druckminderer
Schweißbrenner
Anschlussbuchse, WIG-Schweißbrenner
Werkstück
Anschlussbuchse, Werkstückleitung
Aufbau und Funktion
HINWEIS

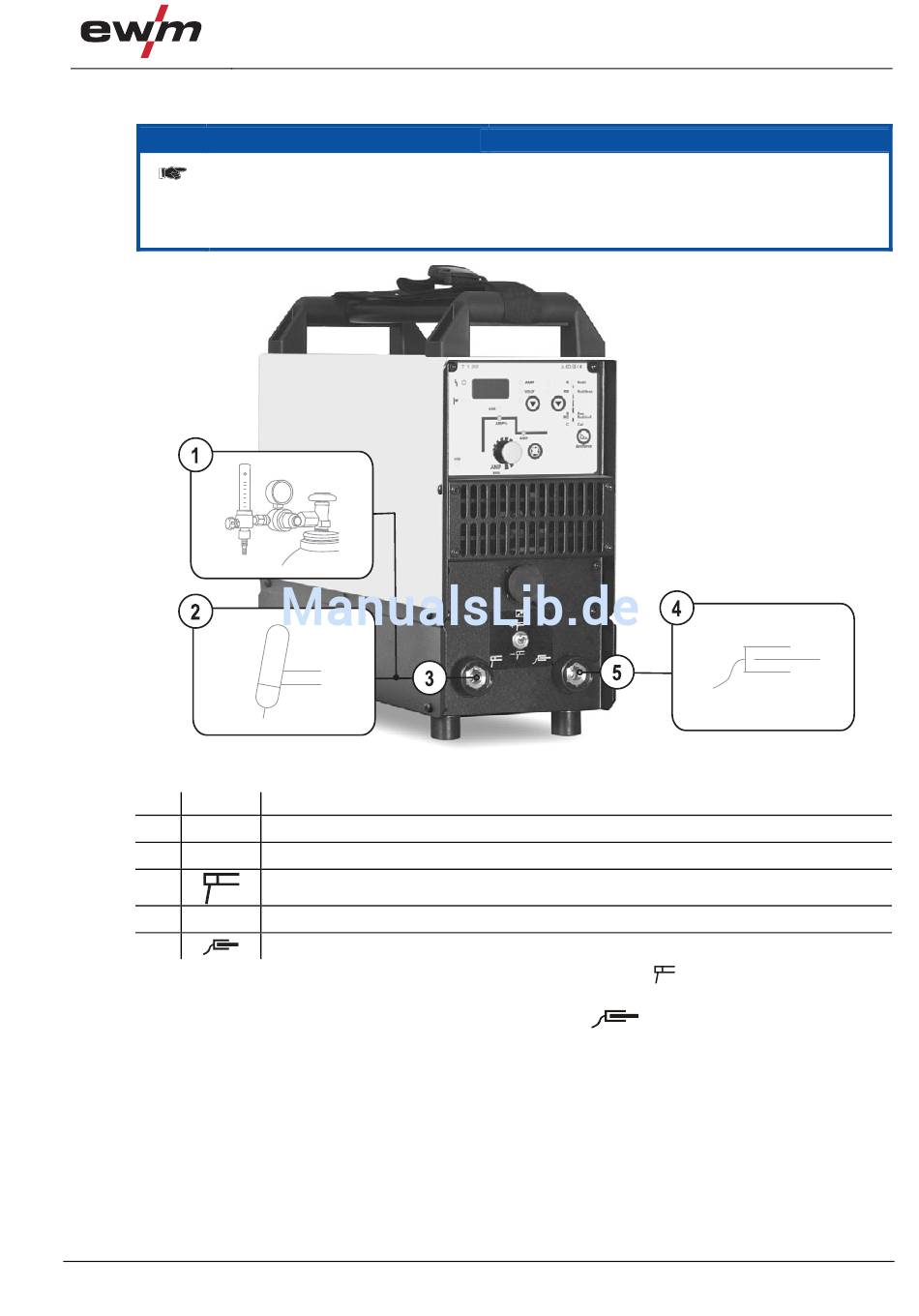

Abbildung 5-11
WIG-Schweißen
stecken und durch
" einstecken und durch
35
