Anschluss Schutzgasversorgung

• Schutzgasflasche mit Sicherungskette sichern.
Pos. Symbol
1
2
3
4
• Druckminderer an Gasflaschenventil gasdicht festschrauben.
• Schutzgasanschluss des Schweißbrenners am Druckminderer der Schutzgasflasche festschrauben.
• Gasflaschenventil langsam öffnen.
• Drehventil des Schweißbrenners öffnen
Vor jedem Schweißvorgang muss das Drehventil geöffnet bzw. nach dem Schweißvorgang
geschlossen werden.
• Am Druckminderer erforderliche Schutzgasmenge einstellen, ca. 4 - 15l/min je nach Stromstärke und
Material.
Faustregel für Gasdurchflussmenge:
Durchmesser in mm der Gasdüse entspricht l/min Gasdurchfluss.
Bsp.: 7 mm Gasdüse entsprechen 7 l/min Gasdurchfluss.
099-002032-EW500
29.04.2010
Beschreibung 0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Flaschenventil
Aufbau und Funktion

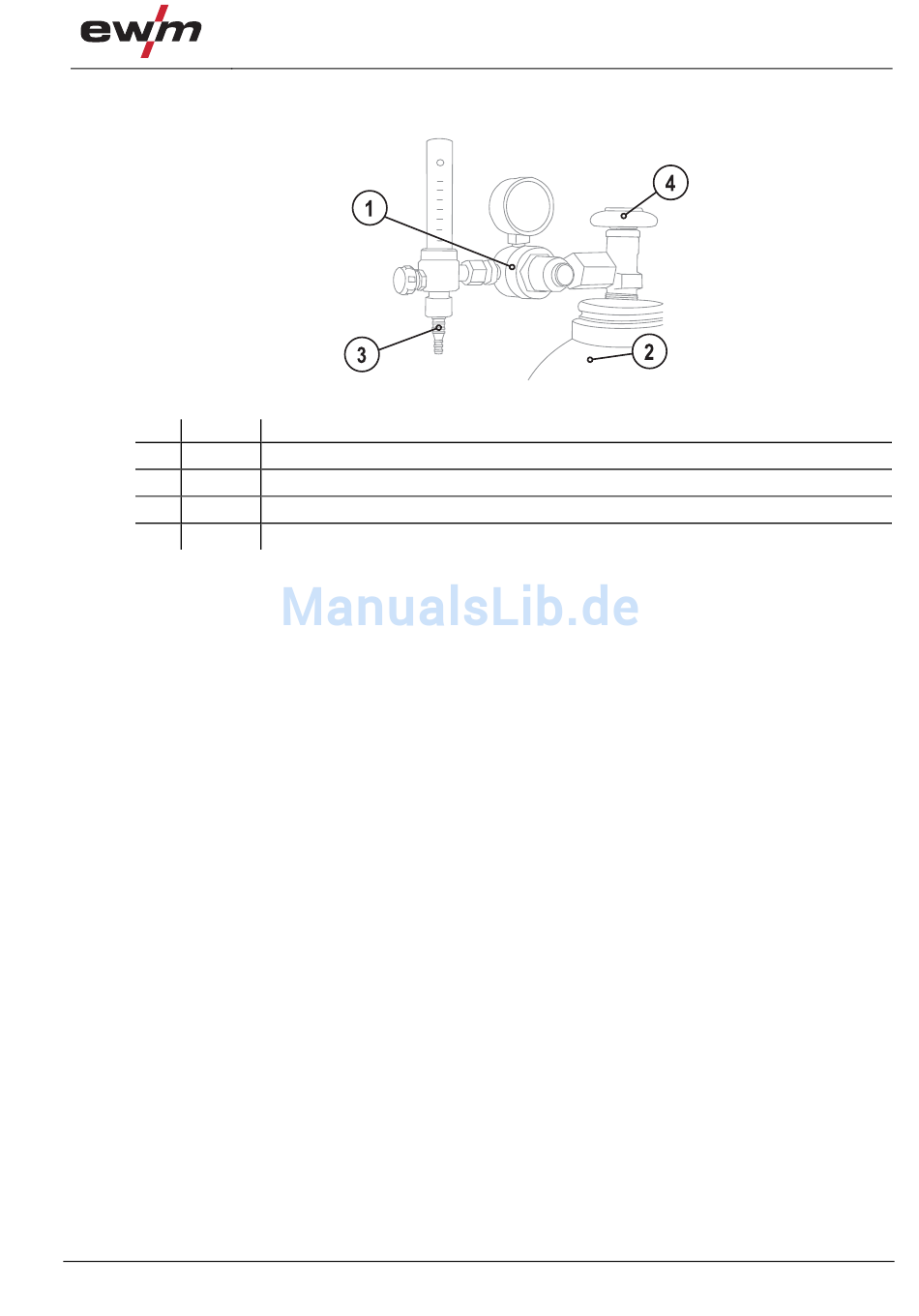

Abbildung 5-9
