5.6 E-Hand-Schweißen
Quetsch- und Verbrennungsgefahr!
Beim Wechseln von abgebrannten oder neuen Stabelektroden
• Gerät am Hauptschalter ausschalten.
• Geeignete Schutzhandschuhe tragen.
• Isolierte Zange benutzen, um verbrauchte Stabelektroden zu entfernen oder um
geschweißte Werkstücke zu bewegen.
• Elektrodenhalter immer isoliert ablegen!
Die Polarität richtet sich nach der Angabe des Elektrodenherstellers auf der
Elektrodenverpackung.
5.6.1 Anschluss Elektrodenhalter und Werkstückleitung
5.6.1.1

Pico 300 cel

Pos. Symbol
1
2
3
4
• Kabelstecker des Elektrodenhalters entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
• Kabelstecker der Werkstückleitung entweder in die Anschlussbuchse, Schweißstrom „+" oder „-"
einstecken und durch Rechtsdrehung verriegeln.
099-002032-EW500
29.04.2010
Beschreibung 0
Elektrodenhalter
Anschlussbuchse, Schweißstrom „+"
Anschluss Elektrodenhalter bzw. Werkstückleitung
Werkstück
Anschlussbuchse, Schweißstrom „-"
Anschluss Werkstückleitung bzw. Elektrodenhalter
Aufbau und Funktion
VORSICHT
HINWEIS

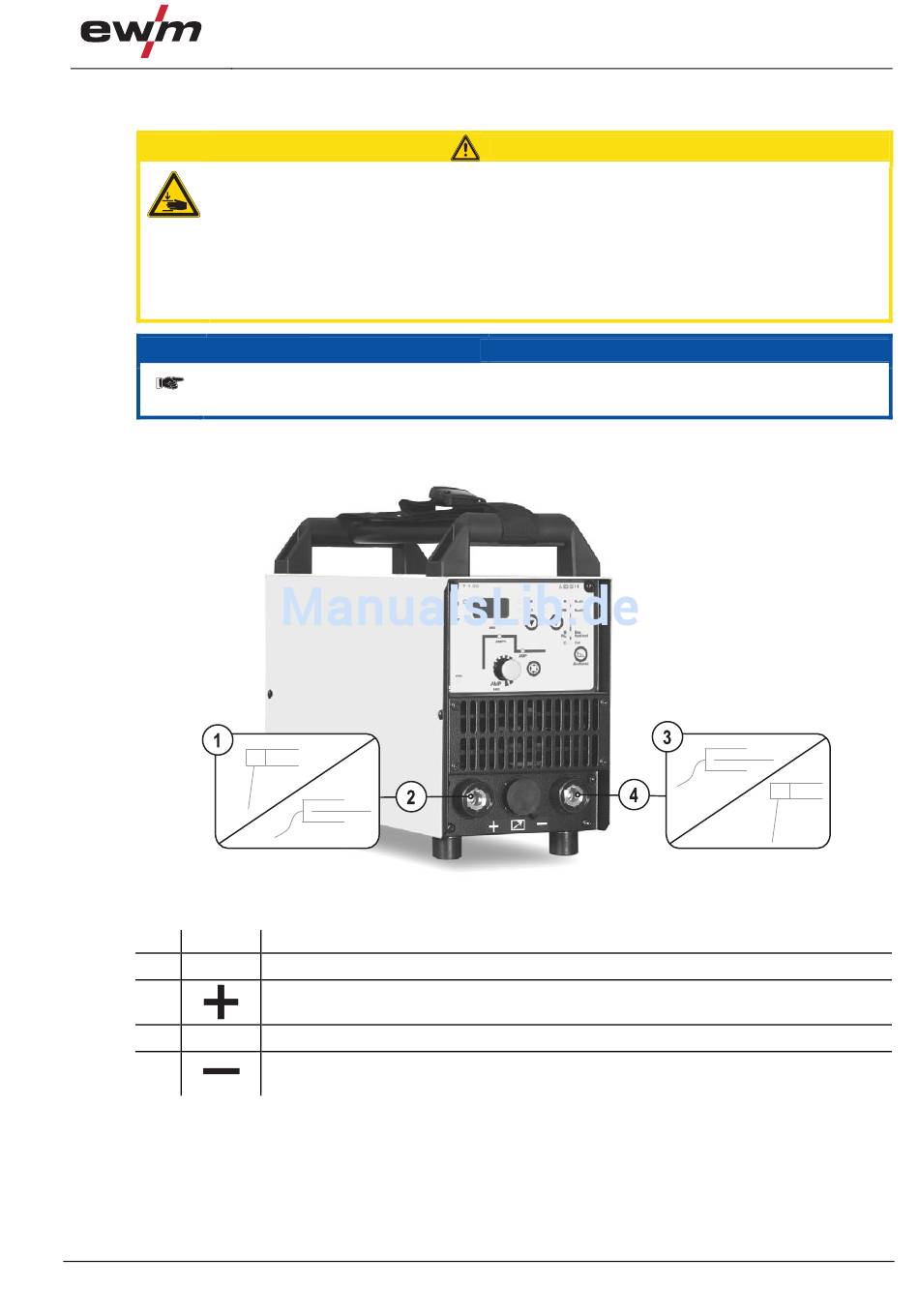

Abbildung 5-3
