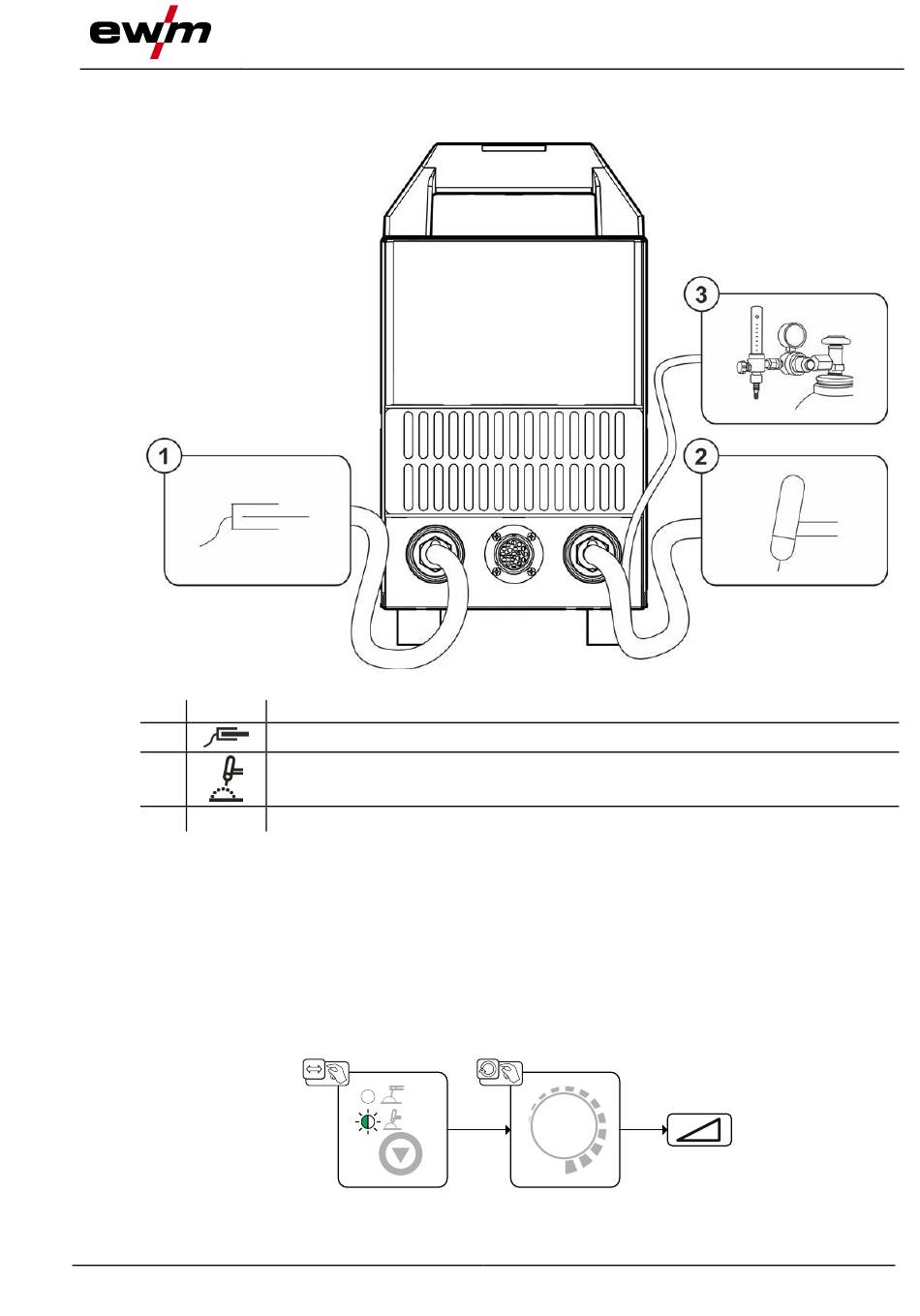

5.3.2 Anschluss WIG-Schweißbrenner mit Gasdrehventil
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
2
3
• Schweißstromstecker des Schweißbrenners in die Anschlussbuchse, Schweißstrom „-" stecken und
durch Rechtsdrehen verriegeln.
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
• Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
Ist das Gasdrehventil geöffnet, fließt permanent Schutzgas aus dem Schweißbrenner (keine
Regelung über separates Gasventil). Das Drehventil muss vor jedem Schweißvorgang geöffnet
bzw. nach dem Schweißvorgang wieder geschlossen werden.
5.3.3 Schweißaufgabenanwahl
099-002032-EW500
12.10.2022
Beschreibung 0
Werkstück
Schweißbrenner
Ausgangsseite Druckminderer
Abbildung 5-16
Abbildung 5-17
Aufbau und Funktion
WIG-Schweißen
