Aufbau und Funktion
WIG-Schweißen
5.3.1.1

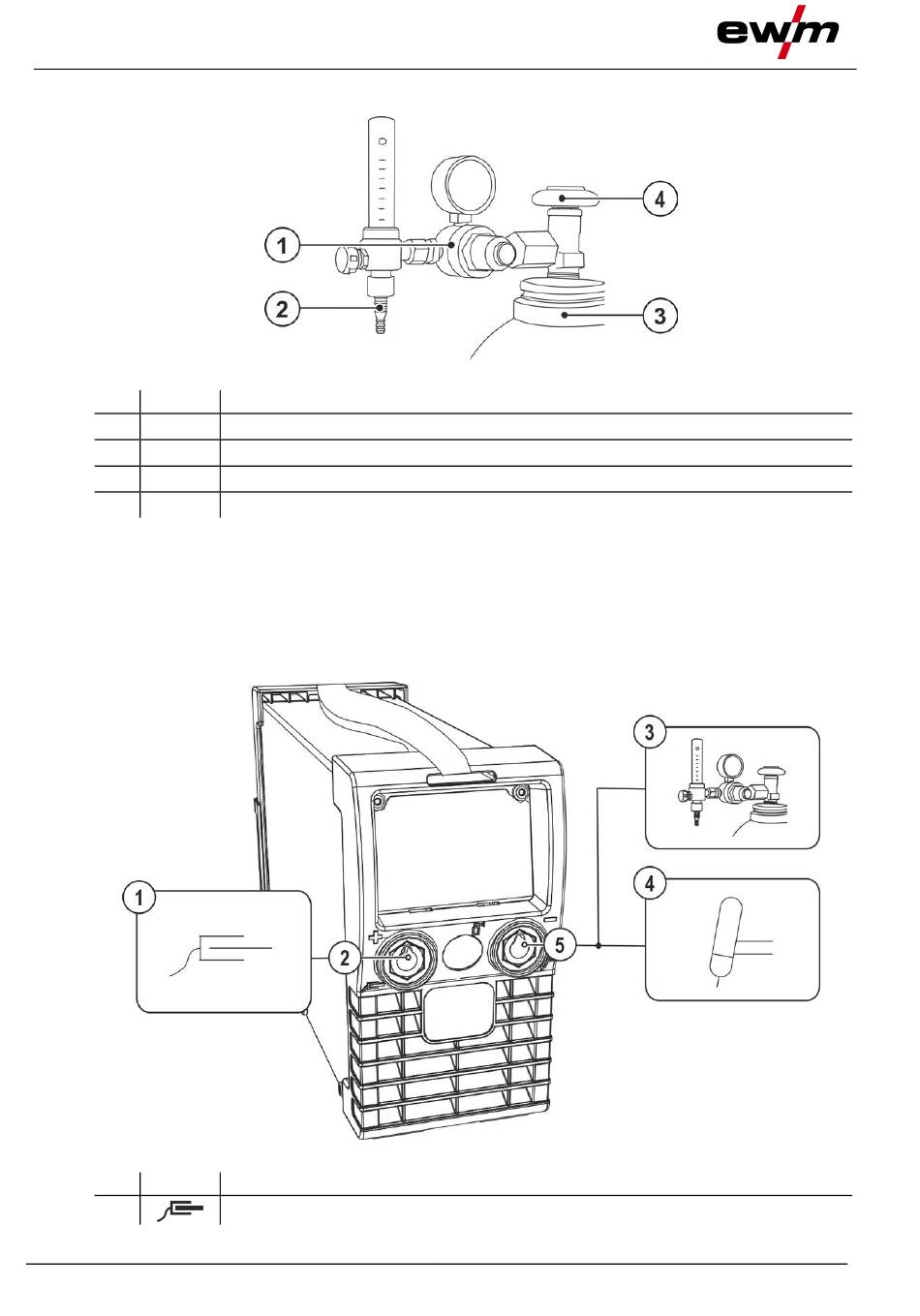

Anschluss Schutzgasversorgung
Pos. Symbol
1
2
3
4
•
Vor dem Anschluss des Druckminderers an der Gasflasche das Flaschenventil kurz öffnen, um even-
tuelle Verschmutzungen auszublasen.
•
Druckminderer an Gasflaschenventil gasdicht festschrauben.
•
Schutzgasschlauch des Schweißbrenners an der Ausgangsseite des Druckminderers festschrauben.
5.3.2
Anschluss WIG-Schweißbrenner mit Gasdrehventil
Schweißbrenner entsprechend der Schweißaufgabe vorbereiten (siehe Brennerbetriebsanleitung).
Pos. Symbol
1
26
Beschreibung
0
Druckminderer
Schutzgasflasche
Ausgangsseite Druckminderer
Gasflaschenventil
Beschreibung
0
Werkstück
Abbildung 5-14
Abbildung 5-15
099-002057-EW500
15.02.2022
