Netzanschluss; Netzform - EWM Pico 300 cel Betriebsanleitung

Aufbau und Funktion

Netzanschluss

5.5 Netzanschluss
Gefahren durch unsachgemäßen Netzanschluss!
Unsachgemäßer Netzanschluss kann zu Personen bzw. Sachschäden führen!
• Gerät ausschließlich an einer Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter
betreiben.
• Muss ein neuer Netzstecker angeschlossen werden, hat diese Installation ausschließlich
durch einen Elektrofachmann nach den jeweiligen Landesgesetzen bzw. Landesvorschriften
zu erfolgen (beliebige Phasenfolge bei Drehstromgeräten)!
• Netzstecker, -steckdose und -zuleitung müssen in regelmäßigen Abständen durch einen
Elektrofachmann geprüft werden!
5.5.1

Netzform

Der Anschluss darf an TN, TT oder IT-Netzen mit Schutzleiter erfolgen (nach
Verfügbarkeit).
Legende
Pos. Bezeichnung
L1 Außenleiter 1
L2 Außenleiter 2
L3 Außenleiter 3
PE Schutzleiter
Betriebsspannung - Netzspannung!
Die auf dem Leistungsschild angegebene Betriebsspannung muss mit der
Netzspannung übereinstimmen, um eine Beschädigung des Geräts zu vermeiden!
• Die Netzabsicherung entnehmen Sie dem Kapitel „Technische Daten"!
• Netzstecker des abgeschalteten Gerätes in entsprechende Steckdose einstecken.
24
GEFAHR
HINWEIS

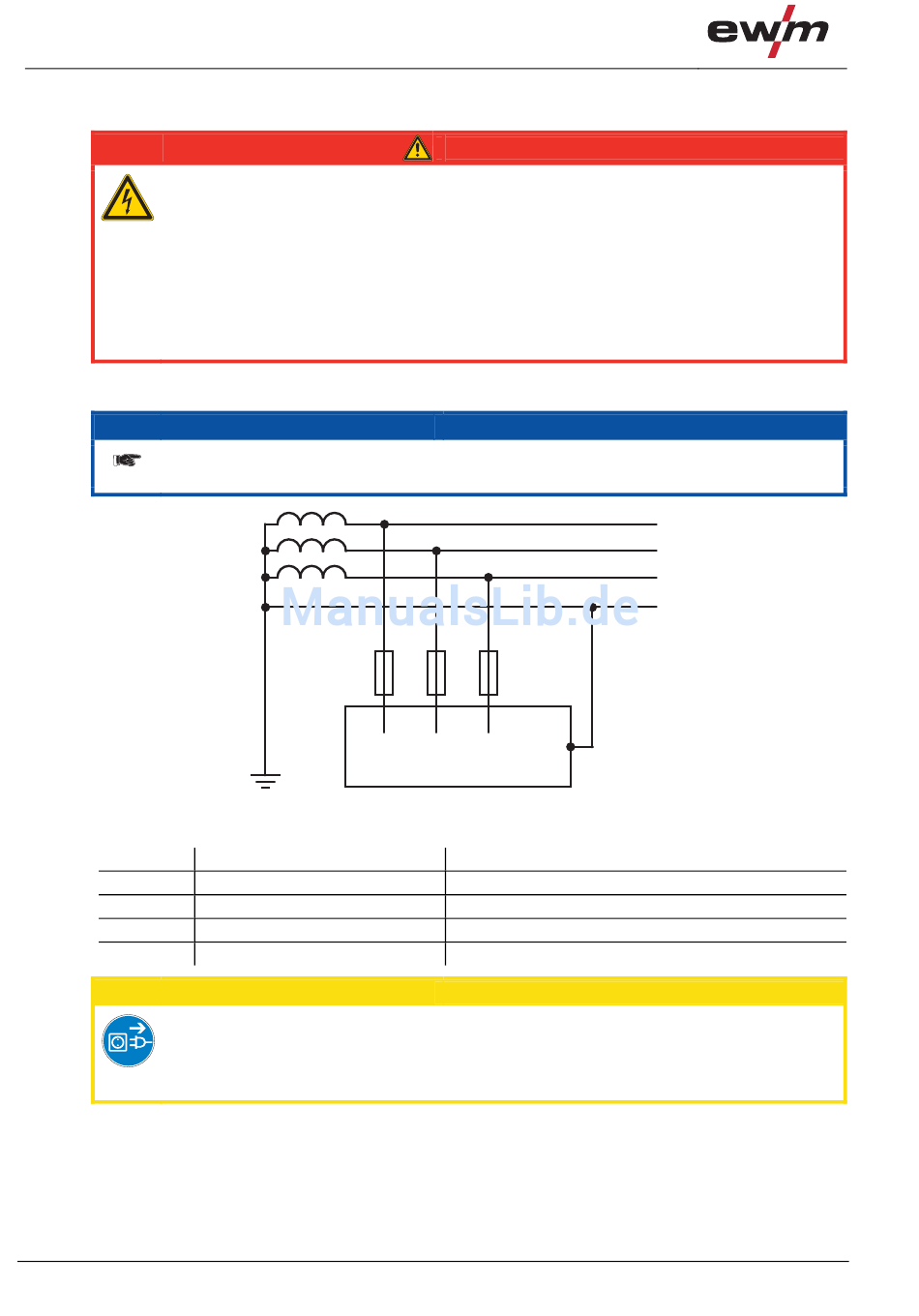

Abbildung 5-2
Kennfarbe
schwarz
braun
grau
grün-gelb
VORSICHT
L1
L2
L3
PE
