LA 4060CP
7.2.1

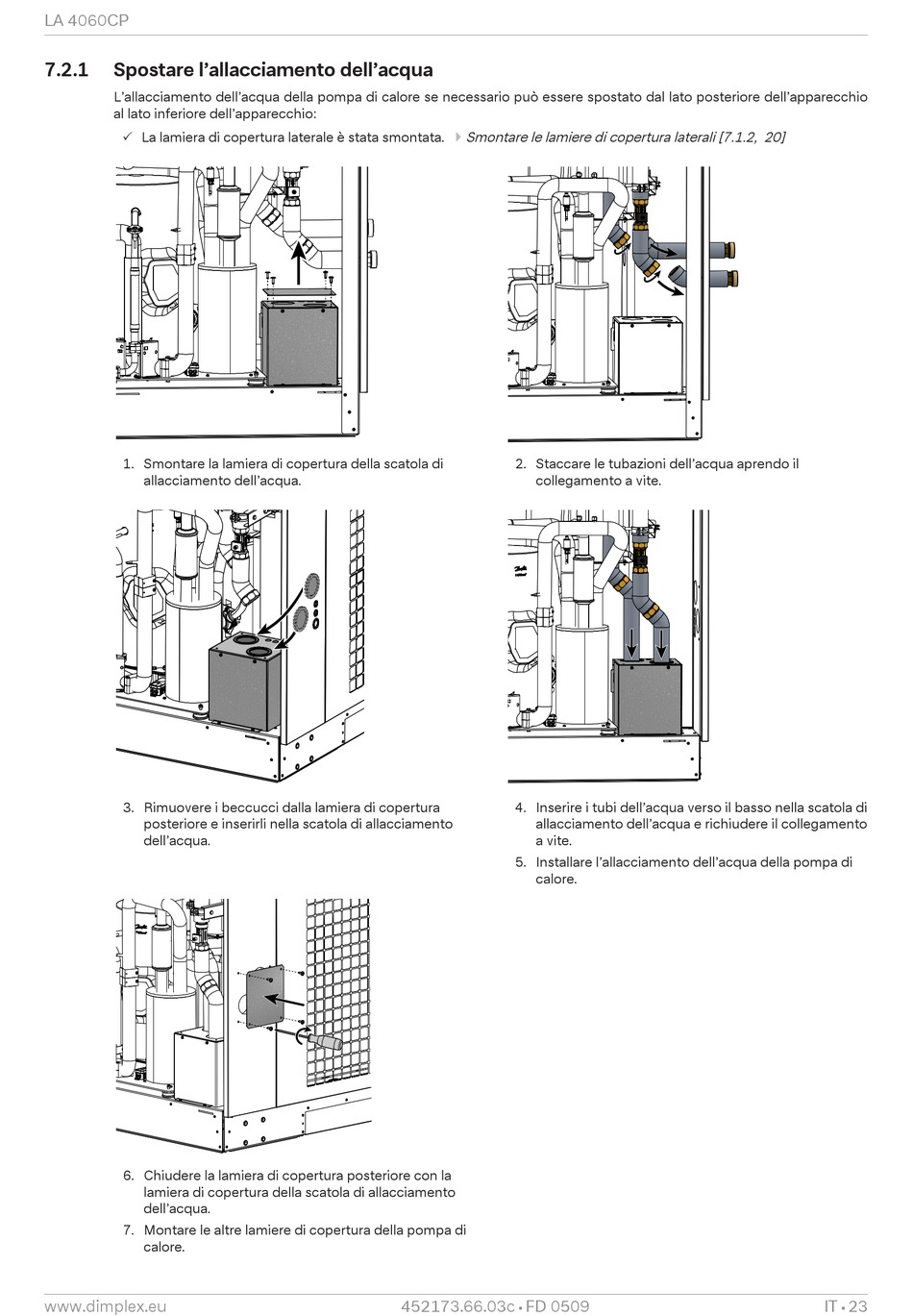

Spostare l'allacciamento dell'acqua

L'allacciamento dell'acqua della pompa di calore se necessario può essere spostato dal lato posteriore dell'apparecchio
al lato inferiore dell'apparecchio:
P La lamiera di copertura laterale è stata smontata. } Smontare le lamiere di copertura laterali [7.1.2, 20]
1. Smontare la lamiera di copertura della scatola di
allacciamento dell'acqua.
3. Rimuovere i beccucci dalla lamiera di copertura
posteriore e inserirli nella scatola di allacciamento
dell'acqua.
6. Chiudere la lamiera di copertura posteriore con la
lamiera di copertura della scatola di allacciamento
dell'acqua.
7. Montare le altre lamiere di copertura della pompa di
calore.
www.dimplex.eu
2. Staccare le tubazioni dell'acqua aprendo il
collegamento a vite.
4. Inserire i tubi dell'acqua verso il basso nella scatola di
allacciamento dell'acqua e richiudere il collegamento
a vite.
5. Installare l'allacciamento dell'acqua della pompa di
calore.
452173.66.03c FD 0509
•
IT 23
•
