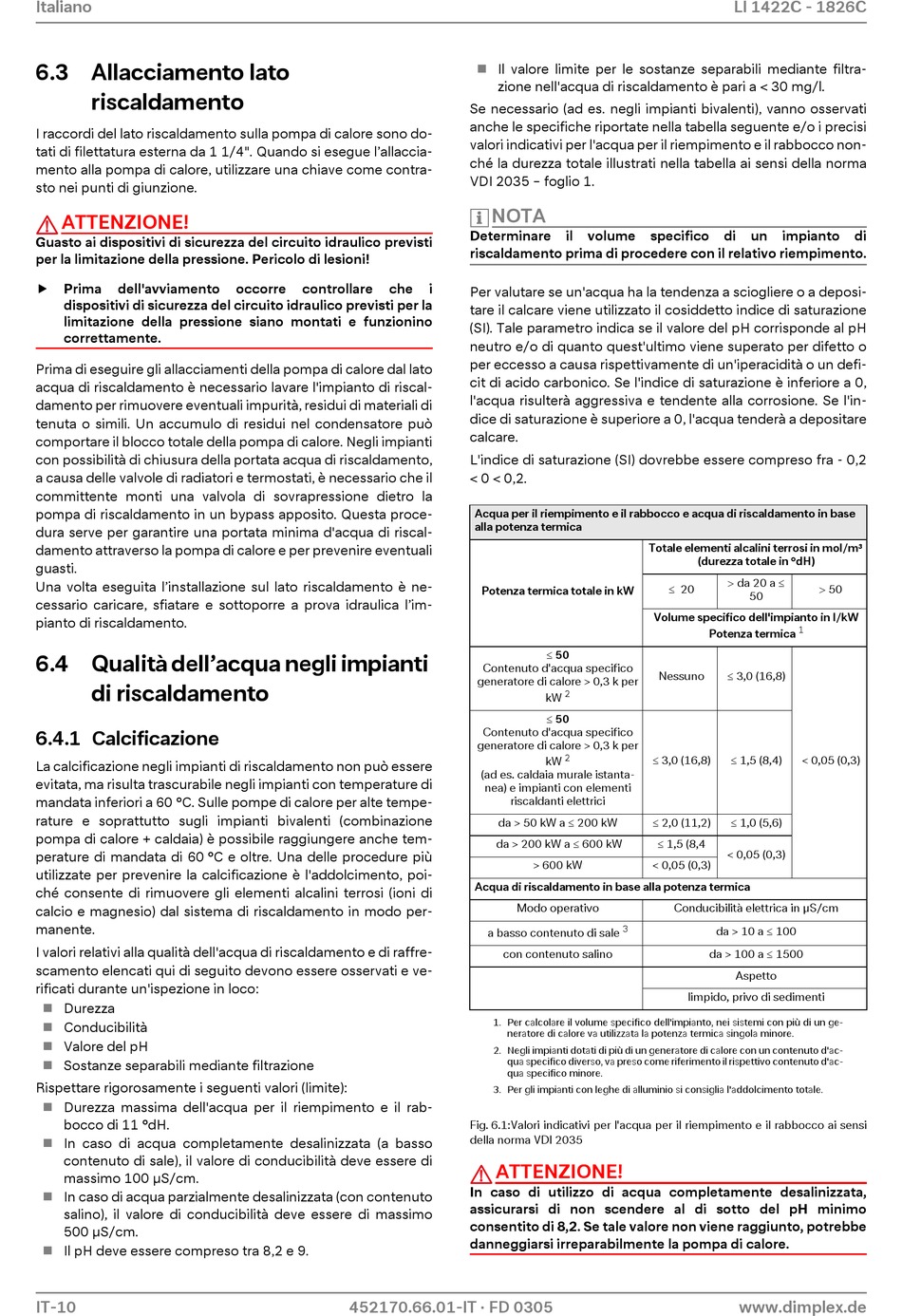

Italiano
6.3 Allacciamento lato
riscaldamento
I raccordi del lato riscaldamento sulla pompa di calore sono do-
tati di filettatura esterna da 1 1/4". Quando si esegue l'allaccia-
mento alla pompa di calore, utilizzare una chiave come contra-
sto nei punti di giunzione.
ATTENZIONE!
Guasto ai dispositivi di sicurezza del circuito idraulico previsti
per la limitazione della pressione. Pericolo di lesioni!
 Prima dell'avviamento
dispositivi di sicurezza del circuito idraulico previsti per la
limitazione della pressione siano montati e funzionino
correttamente.
Prima di eseguire gli allacciamenti della pompa di calore dal lato
acqua di riscaldamento è necessario lavare l'impianto di riscal-
damento per rimuovere eventuali impurità, residui di materiali di
tenuta o simili. Un accumulo di residui nel condensatore può
comportare il blocco totale della pompa di calore. Negli impianti
con possibilità di chiusura della portata acqua di riscaldamento,
a causa delle valvole di radiatori e termostati, è necessario che il
committente monti una valvola di sovrapressione dietro la
pompa di riscaldamento in un bypass apposito. Questa proce-
dura serve per garantire una portata minima d'acqua di riscal-
damento attraverso la pompa di calore e per prevenire eventuali
guasti.
Una volta eseguita l'installazione sul lato riscaldamento è ne-
cessario caricare, sfiatare e sottoporre a prova idraulica l'im-
pianto di riscaldamento.
6.4 Qualità dell'acqua negli impianti
di riscaldamento
6.4.1 Calcificazione
La calcificazione negli impianti di riscaldamento non può essere
evitata, ma risulta trascurabile negli impianti con temperature di
mandata inferiori a 60 °C. Sulle pompe di calore per alte tempe-
rature e soprattutto sugli impianti bivalenti (combinazione
pompa di calore + caldaia) è possibile raggiungere anche tem-
perature di mandata di 60 °C e oltre. Una delle procedure più
utilizzate per prevenire la calcificazione è l'addolcimento, poi-
ché consente di rimuovere gli elementi alcalini terrosi (ioni di
calcio e magnesio) dal sistema di riscaldamento in modo per-
manente.
I valori relativi alla qualità dell'acqua di riscaldamento e di raffre-
scamento elencati qui di seguito devono essere osservati e ve-
rificati durante un'ispezione in loco:
Durezza

Conducibilità

Valore del pH

Sostanze separabili mediante filtrazione

Rispettare rigorosamente i seguenti valori (limite):
 Durezza massima dell'acqua per il riempimento e il rab-
bocco di 11 °dH.
 In caso di acqua completamente desalinizzata (a basso
contenuto di sale), il valore di conducibilità deve essere di
massimo 100 μS/cm.
In caso di acqua parzialmente desalinizzata (con contenuto

salino), il valore di conducibilità deve essere di massimo
500 μS/cm.
 Il pH deve essere compreso tra 8,2 e 9.
IT-10
occorre controllare che
452170.66.01-IT · FD 0305
 Il valore limite per le sostanze separabili mediante filtra-
zione nell'acqua di riscaldamento è pari a < 30 mg/l.
Se necessario (ad es. negli impianti bivalenti), vanno osservati
anche le specifiche riportate nella tabella seguente e/o i precisi
valori indicativi per l'acqua per il riempimento e il rabbocco non-
ché la durezza totale illustrati nella tabella ai sensi della norma
VDI 2035 – foglio 1.
NOTA
Determinare il volume
riscaldamento prima di procedere con il relativo riempimento.
i
Per valutare se un'acqua ha la tendenza a sciogliere o a deposi-
tare il calcare viene utilizzato il cosiddetto indice di saturazione
(SI). Tale parametro indica se il valore del pH corrisponde al pH
neutro e/o di quanto quest'ultimo viene superato per difetto o
per eccesso a causa rispettivamente di un'iperacidità o un defi-
cit di acido carbonico. Se l'indice di saturazione è inferiore a 0,
l'acqua risulterà aggressiva e tendente alla corrosione. Se l'in-
dice di saturazione è superiore a 0, l'acqua tenderà a depositare
calcare.
L'indice di saturazione (SI) dovrebbe essere compreso fra - 0,2
< 0 < 0,2.
Acqua per il riempimento e il rabbocco e acqua di riscaldamento in base
alla potenza termica
Potenza termica totale in kW
50
Contenuto d'acqua specifico
generatore di calore > 0,3 k per
2
kW
50
Contenuto d'acqua specifico
generatore di calore > 0,3 k per
2
kW
(ad es. caldaia murale istanta-
nea) e impianti con elementi
riscaldanti elettrici
da > 50 kW a 200 kW
da > 200 kW a 600 kW
> 600 kW
Acqua di riscaldamento in base alla potenza termica
Modo operativo
a basso contenuto di sale
con contenuto salino
1. Per calcolare il volume specifico dell'impianto, nei sistemi con più di un ge-
neratore di calore va utilizzata la potenza termica singola minore.
2. Negli impianti dotati di più di un generatore di calore con un contenuto d'ac-
qua specifico diverso, va preso come riferimento il rispettivo contenuto d'ac-
qua specifico minore.
3. Per gli impianti con leghe di alluminio si consiglia l'addolcimento totale.
Fig. 6.1:Valori indicativi per l'acqua per il riempimento e il rabbocco ai sensi
della norma VDI 2035
ATTENZIONE!
In caso di utilizzo di acqua completamente desalinizzata,
assicurarsi di non scendere al di sotto del pH minimo
consentito di 8,2. Se tale valore non viene raggiunto, potrebbe
danneggiarsi irreparabilmente la pompa di calore.
LI 1422C - 1826C
specifico di un impianto
Totale elementi alcalini terrosi in mol/m³
(durezza totale in °dH)
da 20 a 
 20
50
Volume specifico dell'impianto in l/kW
Potenza termica
3,0 (16,8)
Nessuno
 3,0 (16,8) 1,5 (8,4)
2,0 (11,2) 1,0 (5,6)
1,5 (8,4
< 0,05 (0,3)
< 0,05 (0,3)
Conducibilità elettrica in µS/cm
3 da > 10 a  100
da > 100 a  1500
Aspetto
limpido, privo di sedimenti
www.dimplex.de
di
50
1
< 0,05 (0,3)
