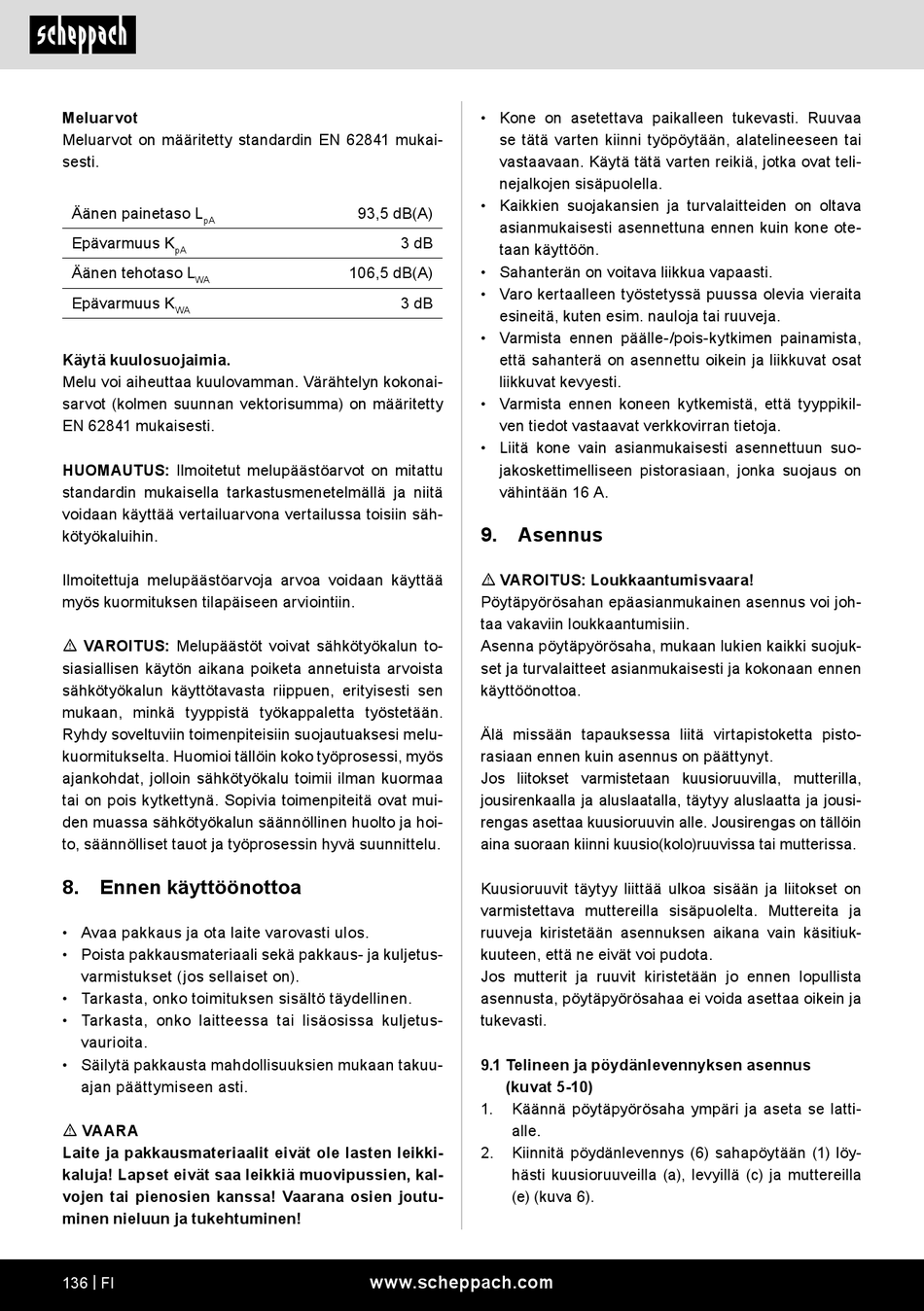

Ennen Käyttöönottoa; Asennus - Scheppach Hs110 Original Bedienungsanleitung

Meluarvot
Meluarvot on määritetty standardin EN 62841 mukai-
sesti.
Äänen painetaso L
pA
Epävarmuus K
pA
Äänen tehotaso L
WA
Epävarmuus K
WA
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovamman. Värähtelyn kokonai-
sarvot (kolmen suunnan vektorisumma) on määritetty
EN 62841 mukaisesti.
HUOMAUTUS: Ilmoitetut melupäästöarvot on mitattu
standardin mukaisella tarkastusmenetelmällä ja niitä
voidaan käyttää vertailuarvona vertailussa toisiin säh-
kötyökaluihin.
Ilmoitettuja melupäästöarvoja arvoa voidaan käyttää
myös kuormituksen tilapäiseen arviointiin.
m VAROITUS: Melupäästöt voivat sähkötyökalun to-
siasiallisen käytön aikana poiketa annetuista arvoista
sähkötyökalun käyttötavasta riippuen, erityisesti sen
mukaan, minkä tyyppistä työkappaletta työstetään.
Ryhdy soveltuviin toimenpiteisiin suojautuaksesi melu-
kuormitukselta. Huomioi tällöin koko työprosessi, myös
ajankohdat, jolloin sähkötyökalu toimii ilman kuormaa
tai on pois kytkettynä. Sopivia toimenpiteitä ovat mui-
den muassa sähkötyökalun säännöllinen huolto ja hoi-
to, säännölliset tauot ja työprosessin hyvä suunnittelu.
8. Ennen käyttöönottoa
• Avaa pakkaus ja ota laite varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetus-
varmistukset (jos sellaiset on).
• Tarkasta, onko toimituksen sisältö täydellinen.
• Tarkasta, onko laitteessa tai lisäosissa kuljetus-
vaurioita.
• Säilytä pakkausta mahdollisuuksien mukaan takuu-
ajan päättymiseen asti.
m VAARA
Laite ja pakkausmateriaalit eivät ole lasten leikki-
kaluja! Lapset eivät saa leikkiä muovipussien, kal-
vojen tai pienosien kanssa! Vaarana osien joutu-
minen nieluun ja tukehtuminen!
136 | FI
• Kone on asetettava paikalleen tukevasti. Ruuvaa
se tätä varten kiinni työpöytään, alatelineeseen tai
vastaavaan. Käytä tätä varten reikiä, jotka ovat teli-
nejalkojen sisäpuolella.
• Kaikkien suojakansien ja turvalaitteiden on oltava
93,5 dB(A)
asianmukaisesti asennettuna ennen kuin kone ote-
3 dB
taan käyttöön.
• Sahanterän on voitava liikkua vapaasti.
106,5 dB(A)
• Varo kertaalleen työstetyssä puussa olevia vieraita
3 dB
esineitä, kuten esim. nauloja tai ruuveja.
• Varmista ennen päälle-/pois-kytkimen painamista,
että sahanterä on asennettu oikein ja liikkuvat osat
liikkuvat kevyesti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
ven tiedot vastaavat verkkovirran tietoja.
• Liitä kone vain asianmukaisesti asennettuun suo-
jakoskettimelliseen pistorasiaan, jonka suojaus on
vähintään 16 A.
9.

Asennus

m VAROITUS: Loukkaantumisvaara!
Pöytäpyörösahan epäasianmukainen asennus voi joh-
taa vakaviin loukkaantumisiin.
Asenna pöytäpyörösaha, mukaan lukien kaikki suojuk-
set ja turvalaitteet asianmukaisesti ja kokonaan ennen
käyttöönottoa.
Älä missään tapauksessa liitä virtapistoketta pisto-
rasiaan ennen kuin asennus on päättynyt.
Jos liitokset varmistetaan kuusioruuvilla, mutterilla,
jousirenkaalla ja aluslaatalla, täytyy aluslaatta ja jousi-
rengas asettaa kuusioruuvin alle. Jousirengas on tällöin
aina suoraan kiinni kuusio(kolo)ruuvissa tai mutterissa.
Kuusioruuvit täytyy liittää ulkoa sisään ja liitokset on
varmistettava muttereilla sisäpuolelta. Muttereita ja
ruuveja kiristetään asennuksen aikana vain käsitiuk-
kuuteen, että ne eivät voi pudota.
Jos mutterit ja ruuvit kiristetään jo ennen lopullista
asennusta, pöytäpyörösahaa ei voida asettaa oikein ja
tukevasti.
9.1 Telineen ja pöydänlevennyksen asennus
(kuvat 5-10)
1. Käännä pöytäpyörösaha ympäri ja aseta se latti-
alle.
2. Kiinnitä pöydänlevennys (6) sahapöytään (1) löy-
hästi kuusioruuveilla (a), levyillä (c) ja muttereilla
(e) (kuva 6).
www.scheppach.com
