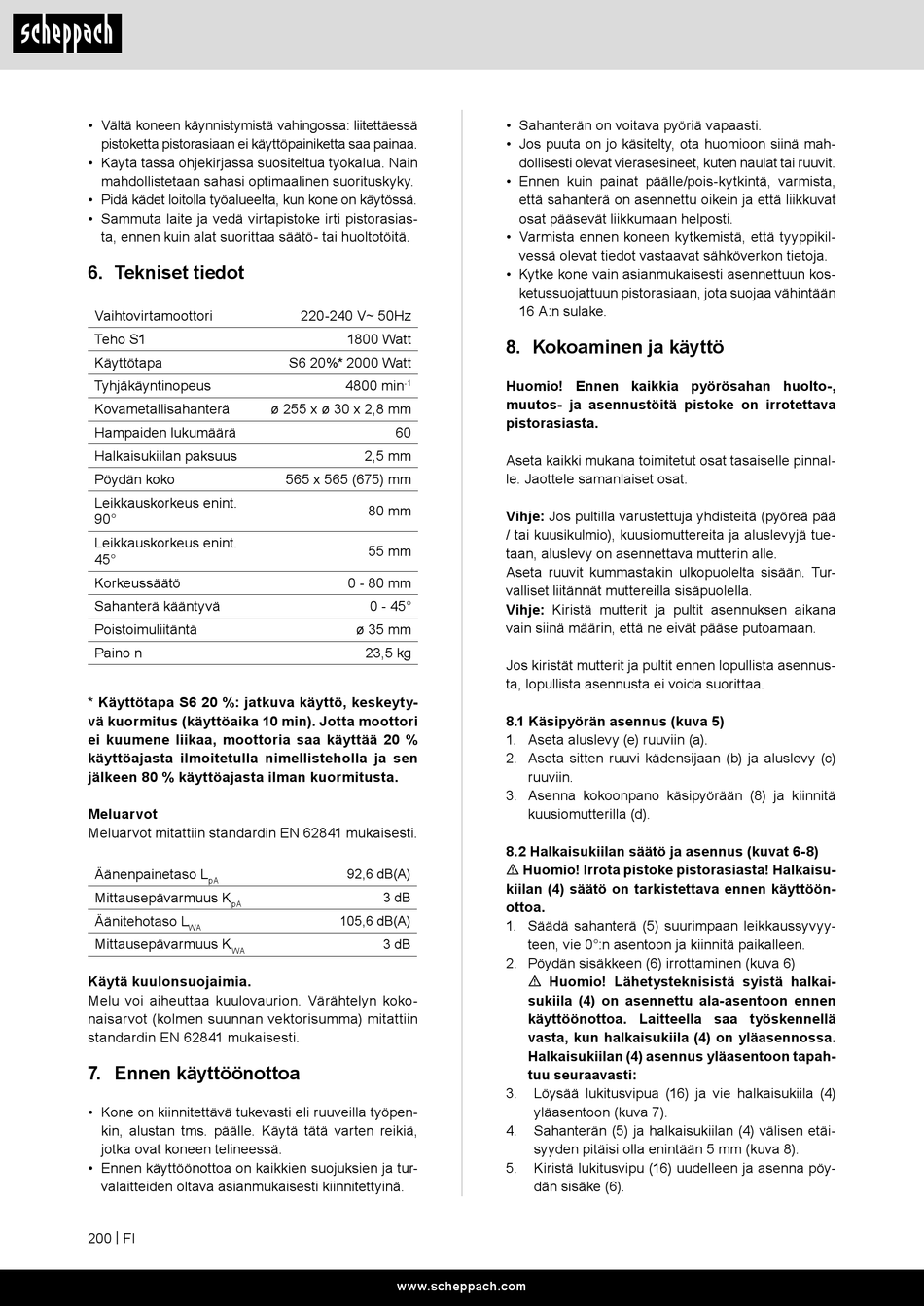

• Vältä koneen käynnistymistä vahingossa: liitettäessä
pistoketta pistorasiaan ei käyttöpainiketta saa painaa.
• Käytä tässä ohjekirjassa suositeltua työkalua. Näin
mahdollistetaan sahasi optimaalinen suorituskyky.
• Pidä kädet loitolla työalueelta, kun kone on käytössä.
• Sammuta laite ja vedä virtapistoke irti pistorasias-
ta, ennen kuin alat suorittaa säätö- tai huoltotöitä.
6. Tekniset tiedot
Vaihtovirtamoottori
Teho S1
Käyttötapa
Tyhjäkäyntinopeus
Kovametallisahanterä
Hampaiden lukumäärä
Halkaisukiilan paksuus
Pöydän koko
Leikkauskorkeus enint.
90°
Leikkauskorkeus enint.
45°
Korkeussäätö
Sahanterä kääntyvä
Poistoimuliitäntä
Paino n
* Käyttötapa S6 20 %: jatkuva käyttö, keskeyty-
vä kuormitus (käyttöaika 10 min). Jotta moottori
ei kuumene liikaa, moottoria saa käyttää 20 %
käyttöajasta ilmoitetulla nimellisteholla ja sen
jälkeen 80 % käyttöajasta ilman kuormitusta.
Meluarvot
Meluarvot mitattiin standardin EN 62841 mukaisesti.
Äänenpainetaso L
pA
Mittausepävarmuus K
pA
Äänitehotaso L
WA
Mittausepävarmuus K
WA
Käytä kuulonsuojaimia.
Melu voi aiheuttaa kuulovaurion. Värähtelyn koko-
naisarvot (kolmen suunnan vektorisumma) mitattiin
standardin EN 62841 mukaisesti.
7. Ennen käyttöönottoa
• Kone on kiinnitettävä tukevasti eli ruuveilla työpen-
kin, alustan tms. päälle. Käytä tätä varten reikiä,
jotka ovat koneen telineessä.
• Ennen käyttöönottoa on kaikkien suojuksien ja tur-
valaitteiden oltava asianmukaisesti kiinnitettyinä.
200 | FI
220-240 V~ 50Hz
1800 Watt
S6 20%* 2000 Watt
4800 min
-1
ø 255 x ø 30 x 2,8 mm
60
2,5 mm
565 x 565 (675) mm
80 mm
55 mm
0 - 80 mm
0 - 45°
ø 35 mm
23,5 kg
92,6 dB(A)
3 dB
105,6 dB(A)
3 dB
www.scheppach.com
• Sahanterän on voitava pyöriä vapaasti.
• Jos puuta on jo käsitelty, ota huomioon siinä mah-
dollisesti olevat vierasesineet, kuten naulat tai ruuvit.
• Ennen kuin painat päälle/pois-kytkintä, varmista,
että sahanterä on asennettu oikein ja että liikkuvat
osat pääsevät liikkumaan helposti.
• Varmista ennen koneen kytkemistä, että tyyppikil-
vessä olevat tiedot vastaavat sähköverkon tietoja.
• Kytke kone vain asianmukaisesti asennettuun kos-
ketussuojattuun pistorasiaan, jota suojaa vähintään
16 A:n sulake.
8. Kokoaminen ja käyttö
Huomio! Ennen kaikkia pyörösahan huolto-,
muutos- ja asennustöitä pistoke on irrotettava
pistorasiasta.
Aseta kaikki mukana toimitetut osat tasaiselle pinnal-
le. Jaottele samanlaiset osat.
Vihje: Jos pultilla varustettuja yhdisteitä (pyöreä pää
/ tai kuusikulmio), kuusiomuttereita ja aluslevyjä tue-
taan, aluslevy on asennettava mutterin alle.
Aseta ruuvit kummastakin ulkopuolelta sisään. Tur-
valliset liitännät muttereilla sisäpuolella.
Vihje: Kiristä mutterit ja pultit asennuksen aikana
vain siinä määrin, että ne eivät pääse putoamaan.
Jos kiristät mutterit ja pultit ennen lopullista asennus-
ta, lopullista asennusta ei voida suorittaa.
8.1 Käsipyörän asennus (kuva 5)
1. Aseta aluslevy (e) ruuviin (a).
2. Aseta sitten ruuvi kädensijaan (b) ja aluslevy (c)
ruuviin.
3. Asenna kokoonpano käsipyörään (8) ja kiinnitä
kuusiomutterilla (d).
8.2 Halkaisukiilan säätö ja asennus (kuvat 6-8)
m Huomio! Irrota pistoke pistorasiasta! Halkaisu-
kiilan (4) säätö on tarkistettava ennen käyttöön-
ottoa.
1. Säädä sahanterä (5) suurimpaan leikkaussyvyy-
teen, vie 0°:n asentoon ja kiinnitä paikalleen.
2. Pöydän sisäkkeen (6) irrottaminen (kuva 6)
m Huomio! Lähetysteknisistä syistä halkai-
sukiila (4) on asennettu ala-asentoon ennen
käyttöönottoa. Laitteella saa työskennellä
vasta, kun halkaisukiila (4) on yläasennossa.
Halkaisukiilan (4) asennus yläasentoon tapah-
tuu seuraavasti:
3. Löysää lukitusvipua (16) ja vie halkaisukiila (4)
yläasentoon (kuva 7).
4. Sahanterän (5) ja halkaisukiilan (4) välisen etäi-
syyden pitäisi olla enintään 5 mm (kuva 8).
5. Kiristä lukitusvipu (16) uudelleen ja asenna pöy-
dän sisäke (6).
