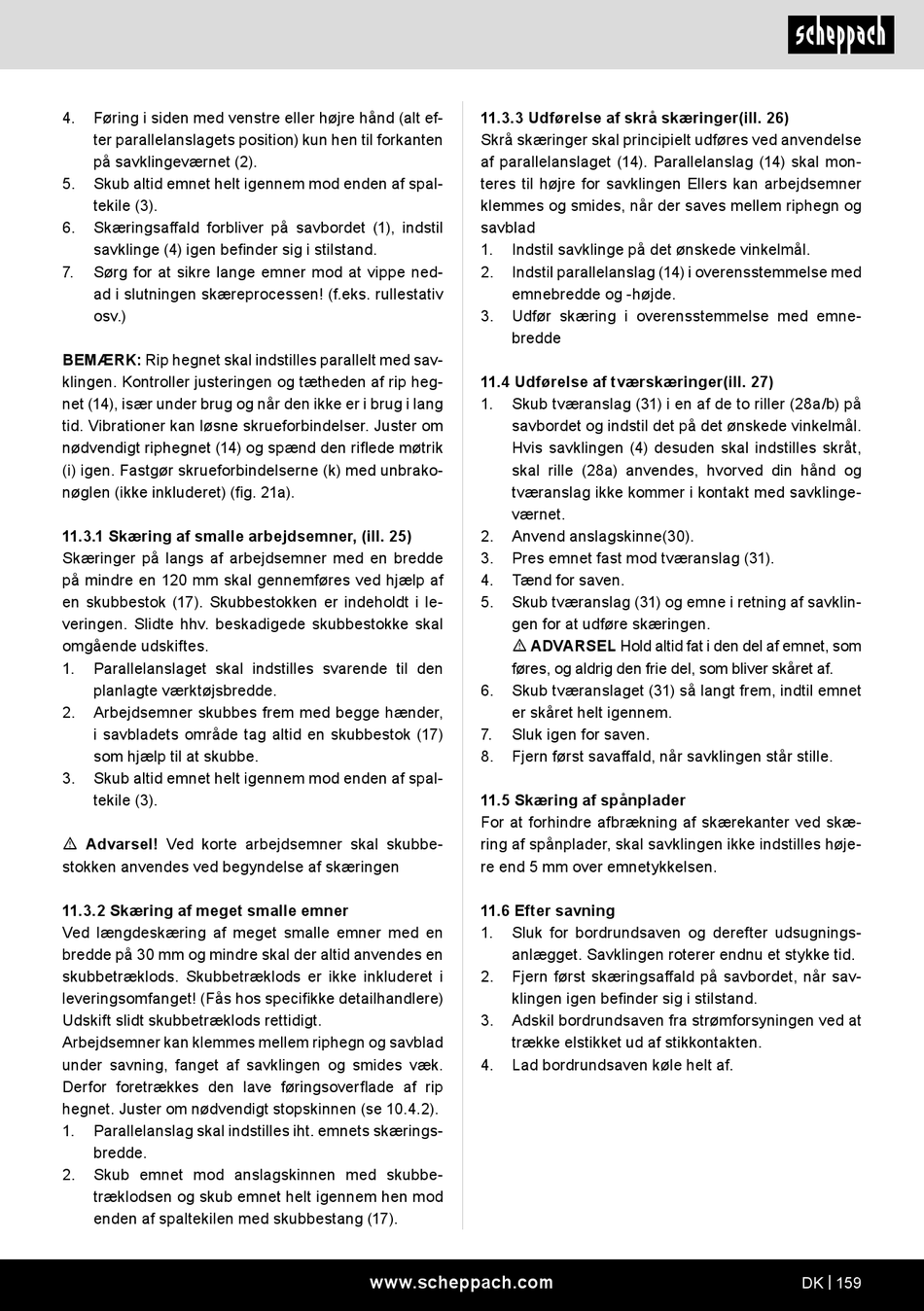

Scheppach HS110 Original Bedienungsanleitung Seite 159

4. Føring i siden med venstre eller højre hånd (alt ef-
ter parallelanslagets position) kun hen til forkanten
på savklingeværnet (2).
5. Skub altid emnet helt igennem mod enden af spal-
tekile (3).
6. Skæringsaffald forbliver på savbordet (1), indstil
savklinge (4) igen befinder sig i stilstand.
7. Sørg for at sikre lange emner mod at vippe ned-
ad i slutningen skæreprocessen! (f.eks. rullestativ
osv.)
BEMÆRK: Rip hegnet skal indstilles parallelt med sav-
klingen. Kontroller justeringen og tætheden af rip heg-
net (14), især under brug og når den ikke er i brug i lang
tid. Vibrationer kan løsne skrueforbindelser. Juster om
nødvendigt riphegnet (14) og spænd den riflede møtrik
(i) igen. Fastgør skrueforbindelserne (k) med unbrako-
nøglen (ikke inkluderet) (fig. 21a).
11.3.1 Skæring af smalle arbejdsemner, (ill. 25)
Skæringer på langs af arbejdsemner med en bredde
på mindre en 120 mm skal gennemføres ved hjælp af
en skubbestok (17). Skubbestokken er indeholdt i le-
veringen. Slidte hhv. beskadigede skubbestokke skal
omgående udskiftes.
1. Parallelanslaget skal indstilles svarende til den
planlagte værktøjsbredde.
2. Arbejdsemner skubbes frem med begge hænder,
i savbladets område tag altid en skubbestok (17)
som hjælp til at skubbe.
3. Skub altid emnet helt igennem mod enden af spal-
tekile (3).
m Advarsel! Ved korte arbejdsemner skal skubbe-
stokken anvendes ved begyndelse af skæringen
11.3.2 Skæring af meget smalle emner
Ved længdeskæring af meget smalle emner med en
bredde på 30 mm og mindre skal der altid anvendes en
skubbetræklods. Skubbetræklods er ikke inkluderet i
leveringsomfanget! (Fås hos specifikke detailhandlere)
Udskift slidt skubbetræklods rettidigt.
Arbejdsemner kan klemmes mellem riphegn og savblad
under savning, fanget af savklingen og smides væk.
Derfor foretrækkes den lave føringsoverflade af rip
hegnet. Juster om nødvendigt stopskinnen (se 10.4.2).
1. Parallelanslag skal indstilles iht. emnets skærings-
bredde.
2. Skub emnet mod anslagskinnen med skubbe-
træklodsen og skub emnet helt igennem hen mod
enden af spaltekilen med skubbestang (17).
11.3.3 Udførelse af skrå skæringer(ill. 26)
Skrå skæringer skal principielt udføres ved anvendelse
af parallelanslaget (14). Parallelanslag (14) skal mon-
teres til højre for savklingen Ellers kan arbejdsemner
klemmes og smides, når der saves mellem riphegn og
savblad
1. Indstil savklinge på det ønskede vinkelmål.
2. Indstil parallelanslag (14) i overensstemmelse med
emnebredde og -højde.
3. Udfør skæring i overensstemmelse med emne-
bredde
11.4 Udførelse af tværskæringer(ill. 27)
1. Skub tværanslag (31) i en af de to riller (28a/b) på
savbordet og indstil det på det ønskede vinkelmål.
Hvis savklingen (4) desuden skal indstilles skråt,
skal rille (28a) anvendes, hvorved din hånd og
tværanslag ikke kommer i kontakt med savklinge-
værnet.
2. Anvend anslagskinne(30).
3. Pres emnet fast mod tværanslag (31).
4. Tænd for saven.
5. Skub tværanslag (31) og emne i retning af savklin-
gen for at udføre skæringen.
m ADVARSEL Hold altid fat i den del af emnet, som
føres, og aldrig den frie del, som bliver skåret af.
6. Skub tværanslaget (31) så langt frem, indtil emnet
er skåret helt igennem.
7. Sluk igen for saven.
8. Fjern først savaffald, når savklingen står stille.
11.5 Skæring af spånplader
For at forhindre afbrækning af skærekanter ved skæ-
ring af spånplader, skal savklingen ikke indstilles høje-
re end 5 mm over emnetykkelsen.
11.6 Efter savning
1. Sluk for bordrundsaven og derefter udsugnings-
anlægget. Savklingen roterer endnu et stykke tid.
2. Fjern først skæringsaffald på savbordet, når sav-
klingen igen befinder sig i stilstand.
3. Adskil bordrundsaven fra strømforsyningen ved at
trække elstikket ud af stikkontakten.
4. Lad bordrundsaven køle helt af.
www.scheppach.com DK | 159
