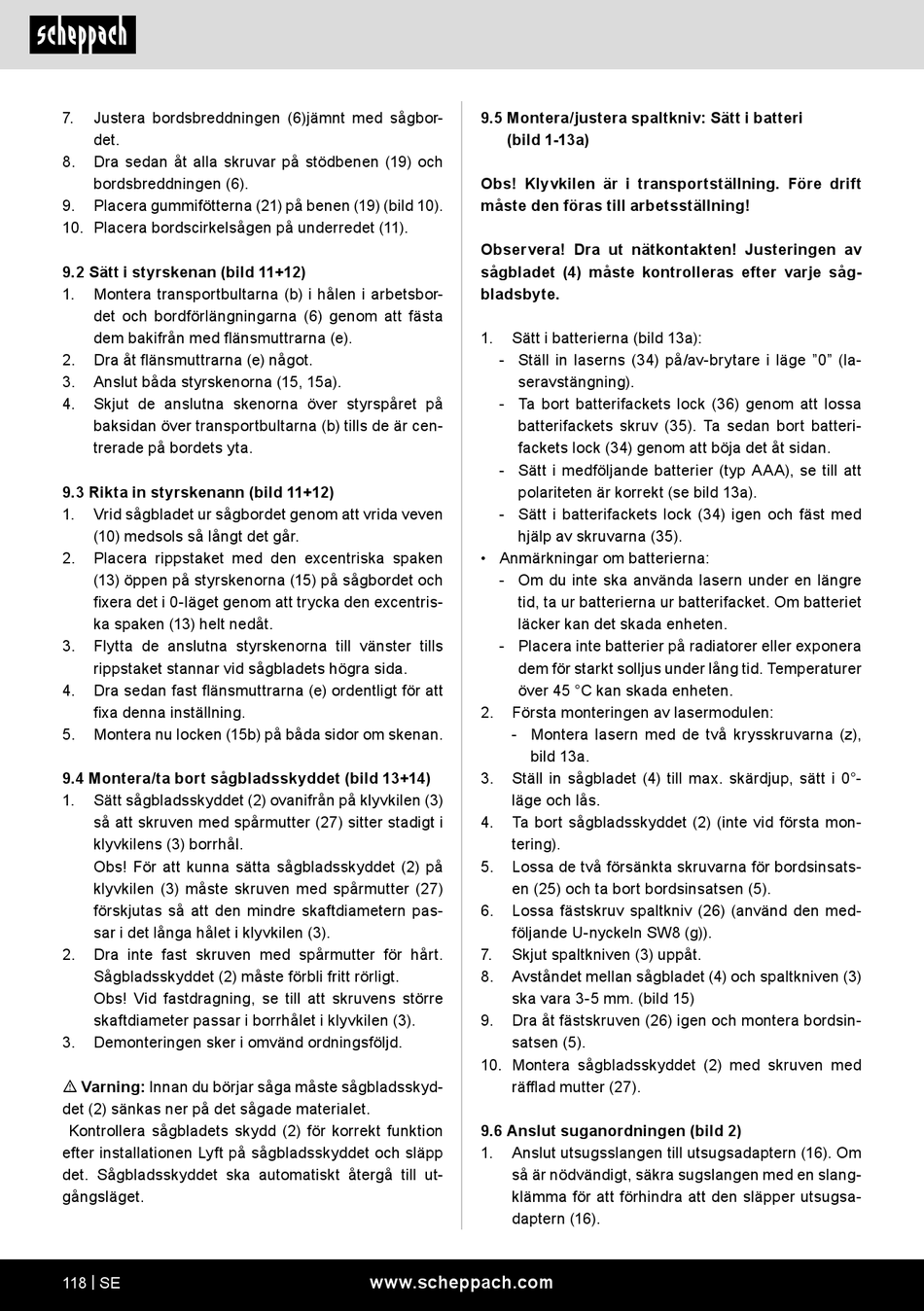

7. Justera bordsbreddningen (6)jämnt med sågbor-
det.
8. Dra sedan åt alla skruvar på stödbenen (19) och
bordsbreddningen (6).
9. Placera gummifötterna (21) på benen (19) (bild 10).
10. Placera bordscirkelsågen på underredet (11).
9.2 Sätt i styrskenan (bild 11+12)
1. Montera transportbultarna (b) i hålen i arbetsbor-
det och bordförlängningarna (6) genom att fästa
dem bakifrån med flänsmuttrarna (e).
2. Dra åt flänsmuttrarna (e) något.
3. Anslut båda styrskenorna (15, 15a).
4. Skjut de anslutna skenorna över styrspåret på
baksidan över transportbultarna (b) tills de är cen-
trerade på bordets yta.

9.3 Rikta in styrskenann (bild 11+12)

1. Vrid sågbladet ur sågbordet genom att vrida veven
(10) medsols så långt det går.
2. Placera rippstaket med den excentriska spaken
(13) öppen på styrskenorna (15) på sågbordet och
fixera det i 0-läget genom att trycka den excentris-
ka spaken (13) helt nedåt.
3. Flytta de anslutna styrskenorna till vänster tills
rippstaket stannar vid sågbladets högra sida.
4. Dra sedan fast flänsmuttrarna (e) ordentligt för att
fixa denna inställning.
5. Montera nu locken (15b) på båda sidor om skenan.
9.4 Montera/ta bort sågbladsskyddet (bild 13+14)
1. Sätt sågbladsskyddet (2) ovanifrån på klyvkilen (3)
så att skruven med spårmutter (27) sitter stadigt i
klyvkilens (3) borrhål.
Obs! För att kunna sätta sågbladsskyddet (2) på
klyvkilen (3) måste skruven med spårmutter (27)
förskjutas så att den mindre skaftdiametern pas-
sar i det långa hålet i klyvkilen (3).
2. Dra inte fast skruven med spårmutter för hårt.
Sågbladsskyddet (2) måste förbli fritt rörligt.
Obs! Vid fastdragning, se till att skruvens större
skaftdiameter passar i borrhålet i klyvkilen (3).
3. Demonteringen sker i omvänd ordningsföljd.
m Varning: Innan du börjar såga måste sågbladsskyd-
det (2) sänkas ner på det sågade materialet.
Kontrollera sågbladets skydd (2) för korrekt funktion
efter installationen Lyft på sågbladsskyddet och släpp
det. Sågbladsskyddet ska automatiskt återgå till ut-
gångsläget.
118 | SE
9.5 Montera/justera spaltkniv: Sätt i batteri
(bild 1-13a)
Obs! Klyvkilen är i transportställning. Före drift
måste den föras till arbetsställning!
Observera! Dra ut nätkontakten! Justeringen av
sågbladet (4) måste kontrolleras efter varje såg-
bladsbyte.
1. Sätt i batterierna (bild 13a):
- Ställ in laserns (34) på/av-brytare i läge "0" (la-
seravstängning).
- Ta bort batterifackets lock (36) genom att lossa
batterifackets skruv (35). Ta sedan bort batteri-
fackets lock (34) genom att böja det åt sidan.
- Sätt i medföljande batterier (typ AAA), se till att
polariteten är korrekt (se bild 13a).
- Sätt i batterifackets lock (34) igen och fäst med
hjälp av skruvarna (35).
• Anmärkningar om batterierna:
- Om du inte ska använda lasern under en längre
tid, ta ur batterierna ur batterifacket. Om batteriet
läcker kan det skada enheten.
- Placera inte batterier på radiatorer eller exponera
dem för starkt solljus under lång tid. Temperaturer
över 45 °C kan skada enheten.
2. Första monteringen av lasermodulen:
- Montera lasern med de två krysskruvarna (z),
bild 13a.
3. Ställ in sågbladet (4) till max. skärdjup, sätt i 0°-
läge och lås.
4. Ta bort sågbladsskyddet (2) (inte vid första mon-
tering).
5. Lossa de två försänkta skruvarna för bordsinsats-
en (25) och ta bort bordsinsatsen (5).
6. Lossa fästskruv spaltkniv (26) (använd den med-
följande U-nyckeln SW8 (g)).
7. Skjut spaltkniven (3) uppåt.
8. Avståndet mellan sågbladet (4) och spaltkniven (3)
ska vara 3-5 mm. (bild 15)
9. Dra åt fästskruven (26) igen och montera bordsin-
satsen (5).
10. Montera sågbladsskyddet (2) med skruven med
räfflad mutter (27).
9.6 Anslut suganordningen (bild 2)
1. Anslut utsugsslangen till utsugsadaptern (16). Om
så är nödvändigt, säkra sugslangen med en slang-
klämma för att förhindra att den släpper utsugsa-
daptern (16).
