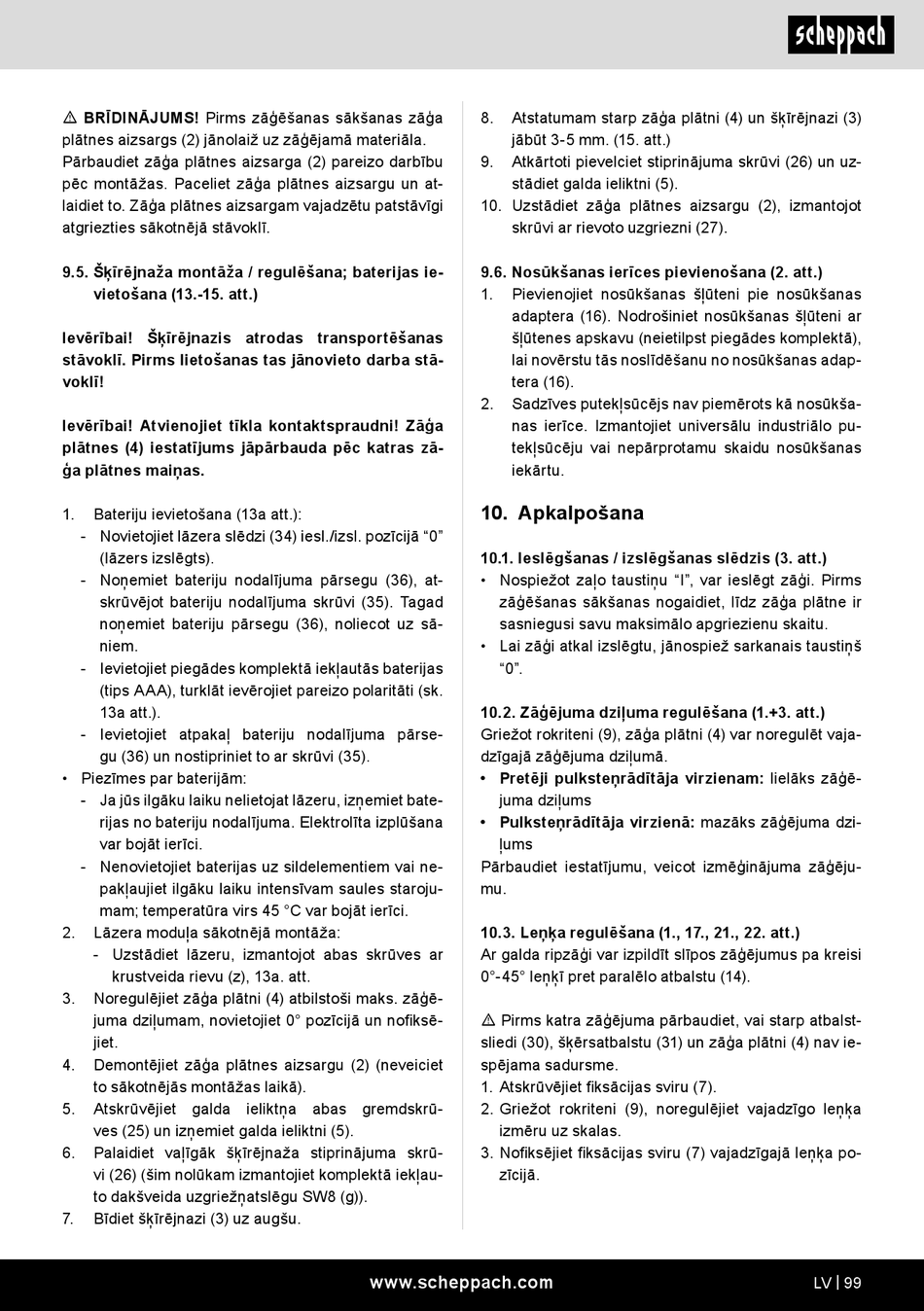

m BRĪDINĀJUMS! Pirms zāģēšanas sākšanas zāģa
plātnes aizsargs (2) jānolaiž uz zāģējamā materiāla.
Pārbaudiet zāģa plātnes aizsarga (2) pareizo darbību
pēc montāžas. Paceliet zāģa plātnes aizsargu un at-
laidiet to. Zāģa plātnes aizsargam vajadzētu patstāvīgi
atgriezties sākotnējā stāvoklī.
9.5. Šķīrējnaža montāža / regulēšana; baterijas ie-
vietošana (13.-15. att.)
Ievērībai! Šķīrējnazis atrodas transportēšanas
stāvoklī. Pirms lietošanas tas jānovieto darba stā-
voklī!
Ievērībai! Atvienojiet tīkla kontaktspraudni! Zāģa
plātnes (4) iestatījums jāpārbauda pēc katras zā-
ģa plātnes maiņas.
1. Bateriju ievietošana (13a att.):
- Novietojiet lāzera slēdzi (34) iesl./izsl. pozīcijā "0"
(lāzers izslēgts).
- Noņemiet bateriju nodalījuma pārsegu (36), at-
skrūvējot bateriju nodalījuma skrūvi (35). Tagad
noņemiet bateriju pārsegu (36), noliecot uz sā-
niem.
- Ievietojiet piegādes komplektā iekļautās baterijas
(tips AAA), turklāt ievērojiet pareizo polaritāti (sk.
13a att.).
- Ievietojiet atpakaļ bateriju nodalījuma pārse-
gu (36) un nostipriniet to ar skrūvi (35).
• Piezīmes par baterijām:
- Ja jūs ilgāku laiku nelietojat lāzeru, izņemiet bate-
rijas no bateriju nodalījuma. Elektrolīta izplūšana
var bojāt ierīci.
- Nenovietojiet baterijas uz sildelementiem vai ne-
pakļaujiet ilgāku laiku intensīvam saules staroju-
mam; temperatūra virs 45 °C var bojāt ierīci.
2. Lāzera moduļa sākotnējā montāža:
- Uzstādiet lāzeru, izmantojot abas skrūves ar
krustveida rievu (z), 13a. att.
3. Noregulējiet zāģa plātni (4) atbilstoši maks. zāģē-
juma dziļumam, novietojiet 0° pozīcijā un nofiksē-
jiet.
4. Demontējiet zāģa plātnes aizsargu (2) (neveiciet
to sākotnējās montāžas laikā).
5. Atskrūvējiet galda ieliktņa abas gremdskrū-
ves (25) un izņemiet galda ieliktni (5).
6. Palaidiet vaļīgāk šķīrējnaža stiprinājuma skrū-
vi (26) (šim nolūkam izmantojiet komplektā iekļau-
to dakšveida uzgriežņatslēgu SW8 (g)).
7. Bīdiet šķīrējnazi (3) uz augšu.
8. Atstatumam starp zāģa plātni (4) un šķīrējnazi (3)
jābūt 3-5 mm. (15. att.)
9. Atkārtoti pievelciet stiprinājuma skrūvi (26) un uz-
stādiet galda ieliktni (5).
10. Uzstādiet zāģa plātnes aizsargu (2), izmantojot
skrūvi ar rievoto uzgriezni (27).
9.6. Nosūkšanas ierīces pievienošana (2. att.)
1. Pievienojiet nosūkšanas šļūteni pie nosūkšanas
adaptera (16). Nodrošiniet nosūkšanas šļūteni ar
šļūtenes apskavu (neietilpst piegādes komplektā),
lai novērstu tās noslīdēšanu no nosūkšanas adap-
tera (16).
2. Sadzīves putekļsūcējs nav piemērots kā nosūkša-
nas ierīce. Izmantojiet universālu industriālo pu-
tekļsūcēju vai nepārprotamu skaidu nosūkšanas
iekārtu.
10. Apkalpošana
10.1. Ieslēgšanas / izslēgšanas slēdzis (3. att.)
• Nospiežot zaļo taustiņu "I", var ieslēgt zāģi. Pirms
zāģēšanas sākšanas nogaidiet, līdz zāģa plātne ir
sasniegusi savu maksimālo apgriezienu skaitu.
• Lai zāģi atkal izslēgtu, jānospiež sarkanais taustiņš
"0".
10.2. Zāģējuma dziļuma regulēšana (1.+3. att.)
Griežot rokriteni (9), zāģa plātni (4) var noregulēt vaja-
dzīgajā zāģējuma dziļumā.
• Pretēji pulksteņrādītāja virzienam: lielāks zāģē-
juma dziļums
• Pulksteņrādītāja virzienā: mazāks zāģējuma dzi-
ļums
Pārbaudiet iestatījumu, veicot izmēģinājuma zāģēju-
mu.
10.3. Leņķa regulēšana (1., 17., 21., 22. att.)
Ar galda ripzāģi var izpildīt slīpos zāģējumus pa kreisi
0°-45° leņķī pret paralēlo atbalstu (14).
m Pirms katra zāģējuma pārbaudiet, vai starp atbalst-
sliedi (30), šķērsatbalstu (31) un zāģa plātni (4) nav ie-
spējama sadursme.
1. Atskrūvējiet fiksācijas sviru (7).
2. Griežot rokriteni (9), noregulējiet vajadzīgo leņķa
izmēru uz skalas.
3. Nofiksējiet fiksācijas sviru (7) vajadzīgajā leņķa po-
zīcijā.
