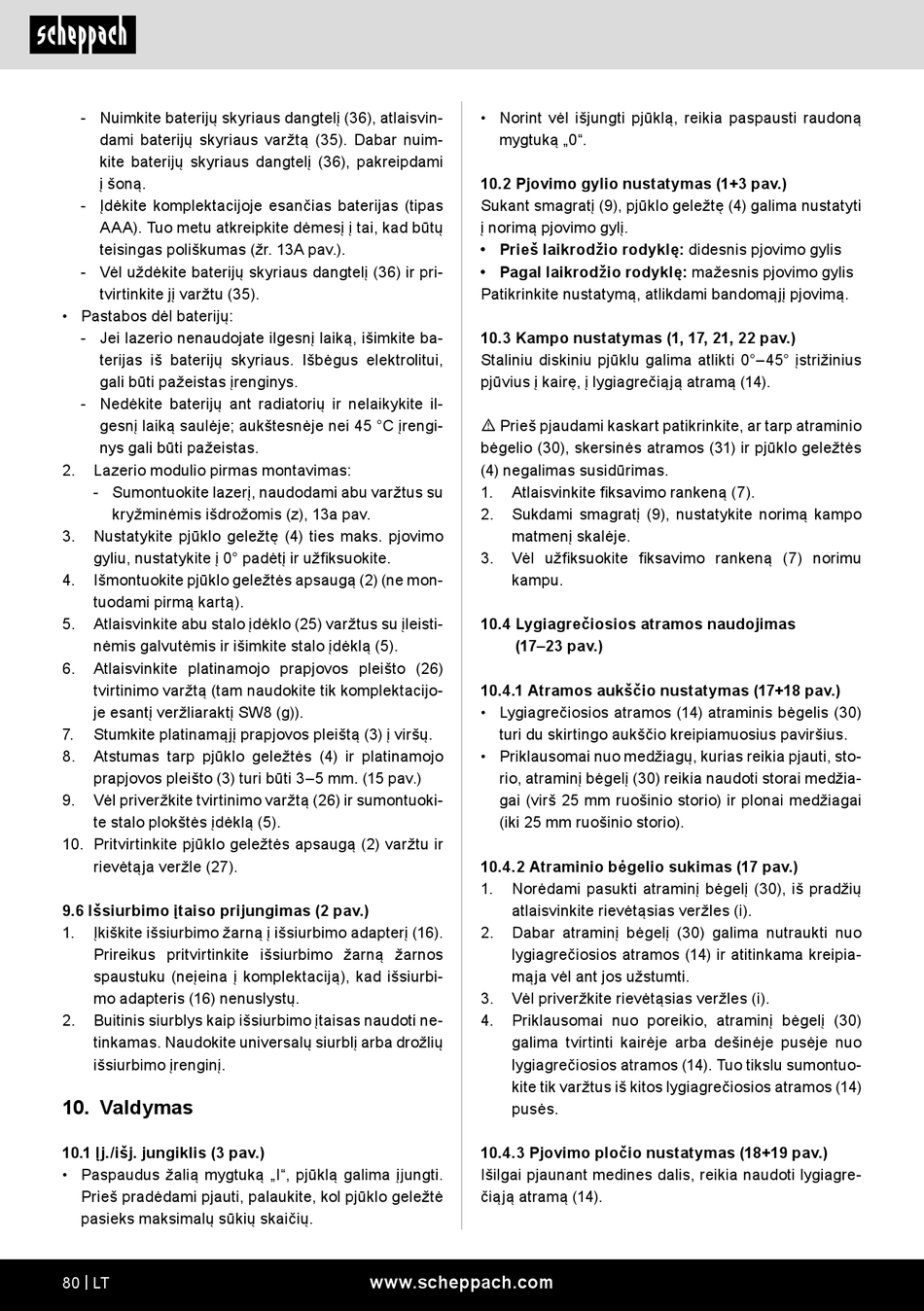

- Nuimkite baterijų skyriaus dangtelį (36), atlaisvin-
dami baterijų skyriaus varžtą (35). Dabar nuim-
kite baterijų skyriaus dangtelį (36), pakreipdami
į šoną.
- Įdėkite komplektacijoje esančias baterijas (tipas
AAA). Tuo metu atkreipkite dėmesį į tai, kad būtų
teisingas poliškumas (žr. 13A pav.).
- Vėl uždėkite baterijų skyriaus dangtelį (36) ir pri-
tvirtinkite jį varžtu (35).
• Pastabos dėl baterijų:
- Jei lazerio nenaudojate ilgesnį laiką, išimkite ba-
terijas iš baterijų skyriaus. Išbėgus elektrolitui,
gali būti pažeistas įrenginys.
- Nedėkite baterijų ant radiatorių ir nelaikykite il-
gesnį laiką saulėje; aukštesnėje nei 45 °C įrengi-
nys gali būti pažeistas.
2. Lazerio modulio pirmas montavimas:
- Sumontuokite lazerį, naudodami abu varžtus su
kryžminėmis išdrožomis (z), 13a pav.
3. Nustatykite pjūklo geležtę (4) ties maks. pjovimo
gyliu, nustatykite į 0° padėtį ir užfiksuokite.
4. Išmontuokite pjūklo geležtės apsaugą (2) (ne mon-
tuodami pirmą kartą).
5. Atlaisvinkite abu stalo įdėklo (25) varžtus su įleisti-
nėmis galvutėmis ir išimkite stalo įdėklą (5).
6. Atlaisvinkite platinamojo prapjovos pleišto (26)
tvirtinimo varžtą (tam naudokite tik komplektacijo-
je esantį veržliaraktį SW8 (g)).
7. Stumkite platinamąjį prapjovos pleištą (3) į viršų.
8. Atstumas tarp pjūklo geležtės (4) ir platinamojo
prapjovos pleišto (3) turi būti 3–5 mm. (15 pav.)
9. Vėl priveržkite tvirtinimo varžtą (26) ir sumontuoki-
te stalo plokštės įdėklą (5).
10. Pritvirtinkite pjūklo geležtės apsaugą (2) varžtu ir
rievėtąja veržle (27).
9.6 Išsiurbimo įtaiso prijungimas (2 pav.)
1. Įkiškite išsiurbimo žarną į išsiurbimo adapterį (16).
Prireikus pritvirtinkite išsiurbimo žarną žarnos
spaustuku (neįeina į komplektaciją), kad išsiurbi-
mo adapteris (16) nenuslystų.
2. Buitinis siurblys kaip išsiurbimo įtaisas naudoti ne-
tinkamas. Naudokite universalų siurblį arba drožlių
išsiurbimo įrenginį.

10. Valdymas

10.1 Įj./išj. jungiklis (3 pav.)
• Paspaudus žalią mygtuką „I", pjūklą galima įjungti.
Prieš pradėdami pjauti, palaukite, kol pjūklo geležtė
pasieks maksimalų sūkių skaičių.
80 | LT
• Norint vėl išjungti pjūklą, reikia paspausti raudoną
mygtuką „0".
10.2 Pjovimo gylio nustatymas (1+3 pav.)
Sukant smagratį (9), pjūklo geležtę (4) galima nustatyti
į norimą pjovimo gylį.
• Prieš laikrodžio rodyklę: didesnis pjovimo gylis
• Pagal laikrodžio rodyklę: mažesnis pjovimo gylis
Patikrinkite nustatymą, atlikdami bandomąjį pjovimą.
10.3 Kampo nustatymas (1, 17, 21, 22 pav.)
Staliniu diskiniu pjūklu galima atlikti 0°–45° įstrižinius
pjūvius į kairę, į lygiagrečiąją atramą (14).
m Prieš pjaudami kaskart patikrinkite, ar tarp atraminio
bėgelio (30), skersinės atramos (31) ir pjūklo geležtės
(4) negalimas susidūrimas.
1. Atlaisvinkite fiksavimo rankeną (7).
2. Sukdami smagratį (9), nustatykite norimą kampo
matmenį skalėje.
3. Vėl užfiksuokite fiksavimo rankeną (7) norimu
kampu.
10.4 Lygiagrečiosios atramos naudojimas
(17–23 pav.)
10.4.1 Atramos aukščio nustatymas (17+18 pav.)
• Lygiagrečiosios atramos (14) atraminis bėgelis (30)
turi du skirtingo aukščio kreipiamuosius paviršius.
• Priklausomai nuo medžiagų, kurias reikia pjauti, sto-
rio, atraminį bėgelį (30) reikia naudoti storai medžia-
gai (virš 25 mm ruošinio storio) ir plonai medžiagai
(iki 25 mm ruošinio storio).
10.4.2 Atraminio bėgelio sukimas (17 pav.)
1. Norėdami pasukti atraminį bėgelį (30), iš pradžių
atlaisvinkite rievėtąsias veržles (i).
2. Dabar atraminį bėgelį (30) galima nutraukti nuo
lygiagrečiosios atramos (14) ir atitinkama kreipia-
mąja vėl ant jos užstumti.
3. Vėl priveržkite rievėtąsias veržles (i).
4. Priklausomai nuo poreikio, atraminį bėgelį (30)
galima tvirtinti kairėje arba dešinėje pusėje nuo
lygiagrečiosios atramos (14). Tuo tikslu sumontuo-
kite tik varžtus iš kitos lygiagrečiosios atramos (14)
pusės.
10.4.3 Pjovimo pločio nustatymas (18+19 pav.)
Išilgai pjaunant medines dalis, reikia naudoti lygiagre-
čiąją atramą (14).
