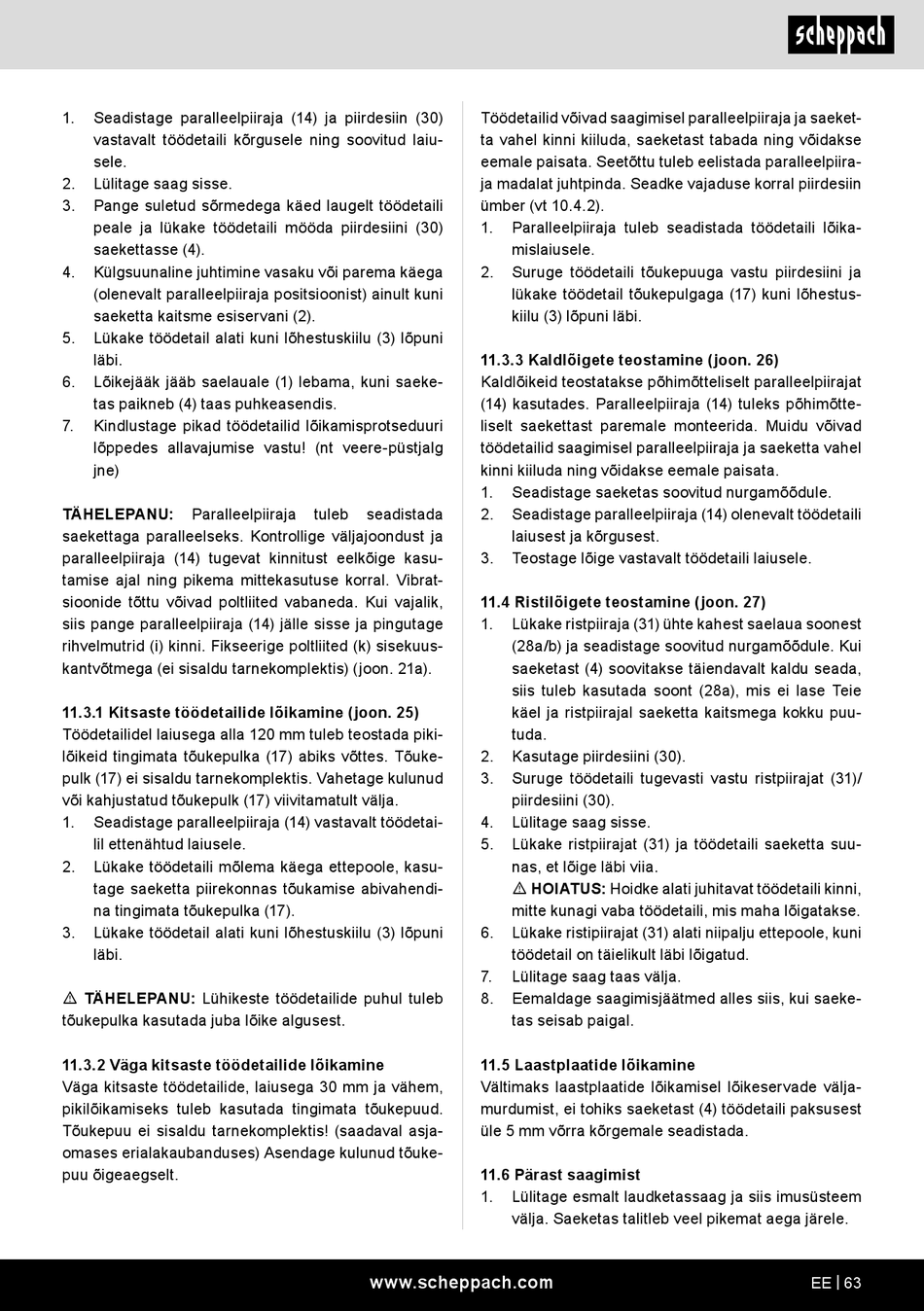

Scheppach HS110 Original Bedienungsanleitung Seite 63

1. Seadistage paralleelpiiraja (14) ja piirdesiin (30)
vastavalt töödetaili kõrgusele ning soovitud laiu-
sele.
2. Lülitage saag sisse.
3. Pange suletud sõrmedega käed laugelt töödetaili
peale ja lükake töödetaili mööda piirdesiini (30)
saekettasse (4).
4. Külgsuunaline juhtimine vasaku või parema käega
(olenevalt paralleelpiiraja positsioonist) ainult kuni
saeketta kaitsme esiservani (2).
5. Lükake töödetail alati kuni lõhestuskiilu (3) lõpuni
läbi.
6. Lõikejääk jääb saelauale (1) lebama, kuni saeke-
tas paikneb (4) taas puhkeasendis.
7. Kindlustage pikad töödetailid lõikamisprotseduuri
lõppedes allavajumise vastu! (nt veere-püstjalg
jne)
TÄHELEPANU: Paralleelpiiraja
saekettaga paralleelseks. Kontrollige väljajoondust ja
paralleelpiiraja (14) tugevat kinnitust eelkõige kasu-
tamise ajal ning pikema mittekasutuse korral. Vibrat-
sioonide tõttu võivad poltliited vabaneda. Kui vajalik,
siis pange paralleelpiiraja (14) jälle sisse ja pingutage
rihvelmutrid (i) kinni. Fikseerige poltliited (k) sisekuus-
kantvõtmega (ei sisaldu tarnekomplektis) (joon. 21a).
11.3.1 Kitsaste töödetailide lõikamine (joon. 25)
Töödetailidel laiusega alla 120 mm tuleb teostada piki-
lõikeid tingimata tõukepulka (17) abiks võttes. Tõuke-
pulk (17) ei sisaldu tarnekomplektis. Vahetage kulunud
või kahjustatud tõukepulk (17) viivitamatult välja.
1. Seadistage paralleelpiiraja (14) vastavalt töödetai-
lil ettenähtud laiusele.
2. Lükake töödetaili mõlema käega ettepoole, kasu-
tage saeketta piirekonnas tõukamise abivahendi-
na tingimata tõukepulka (17).
3. Lükake töödetail alati kuni lõhestuskiilu (3) lõpuni
läbi.
m TÄHELEPANU: Lühikeste töödetailide puhul tuleb
tõukepulka kasutada juba lõike algusest.
11.3.2 Väga kitsaste töödetailide lõikamine
Väga kitsaste töödetailide, laiusega 30 mm ja vähem,
pikilõikamiseks tuleb kasutada tingimata tõukepuud.
Tõukepuu ei sisaldu tarnekomplektis! (saadaval asja-
omases erialakaubanduses) Asendage kulunud tõuke-
puu õigeaegselt.
Töödetailid võivad saagimisel paralleelpiiraja ja saeket-
ta vahel kinni kiiluda, saeketast tabada ning võidakse
eemale paisata. Seetõttu tuleb eelistada paralleelpiira-
ja madalat juhtpinda. Seadke vajaduse korral piirdesiin
ümber (vt 10.4.2).
1.
2.
11.3.3 Kaldlõigete teostamine (joon. 26)
Kaldlõikeid teostatakse põhimõtteliselt paralleelpiirajat
(14) kasutades. Paralleelpiiraja (14) tuleks põhimõtte-
liselt saekettast paremale monteerida. Muidu võivad
töödetailid saagimisel paralleelpiiraja ja saeketta vahel
kinni kiiluda ning võidakse eemale paisata.
1.
tuleb seadistada 2.
3.
11.4 Ristilõigete teostamine (joon. 27)
1.
2.
3.
4.
5.
6.
7.
8.
11.5 Laastplaatide lõikamine
Vältimaks laastplaatide lõikamisel lõikeservade välja-
murdumist, ei tohiks saeketast (4) töödetaili paksusest
üle 5 mm võrra kõrgemale seadistada.
11.6 Pärast saagimist
1.
www.scheppach.com
Paralleelpiiraja tuleb seadistada töödetaili lõika-
mislaiusele.
Suruge töödetaili tõukepuuga vastu piirdesiini ja
lükake töödetail tõukepulgaga (17) kuni lõhestus-
kiilu (3) lõpuni läbi.
Seadistage saeketas soovitud nurgamõõdule.
Seadistage paralleelpiiraja (14) olenevalt töödetaili
laiusest ja kõrgusest.
Teostage lõige vastavalt töödetaili laiusele.
Lükake ristpiiraja (31) ühte kahest saelaua soonest
(28a/b) ja seadistage soovitud nurgamõõdule. Kui
saeketast (4) soovitakse täiendavalt kaldu seada,
siis tuleb kasutada soont (28a), mis ei lase Teie
käel ja ristpiirajal saeketta kaitsmega kokku puu-
tuda.
Kasutage piirdesiini (30).
Suruge töödetaili tugevasti vastu ristpiirajat (31)/
piirdesiini (30).
Lülitage saag sisse.
Lükake ristpiirajat (31) ja töödetaili saeketta suu-
nas, et lõige läbi viia.
m HOIATUS: Hoidke alati juhitavat töödetaili kinni,
mitte kunagi vaba töödetaili, mis maha lõigatakse.
Lükake ristipiirajat (31) alati niipalju ettepoole, kuni
töödetail on täielikult läbi lõigatud.
Lülitage saag taas välja.
Eemaldage saagimisjäätmed alles siis, kui saeke-
tas seisab paigal.
Lülitage esmalt laudketassaag ja siis imusüsteem
välja. Saeketas talitleb veel pikemat aega järele.
