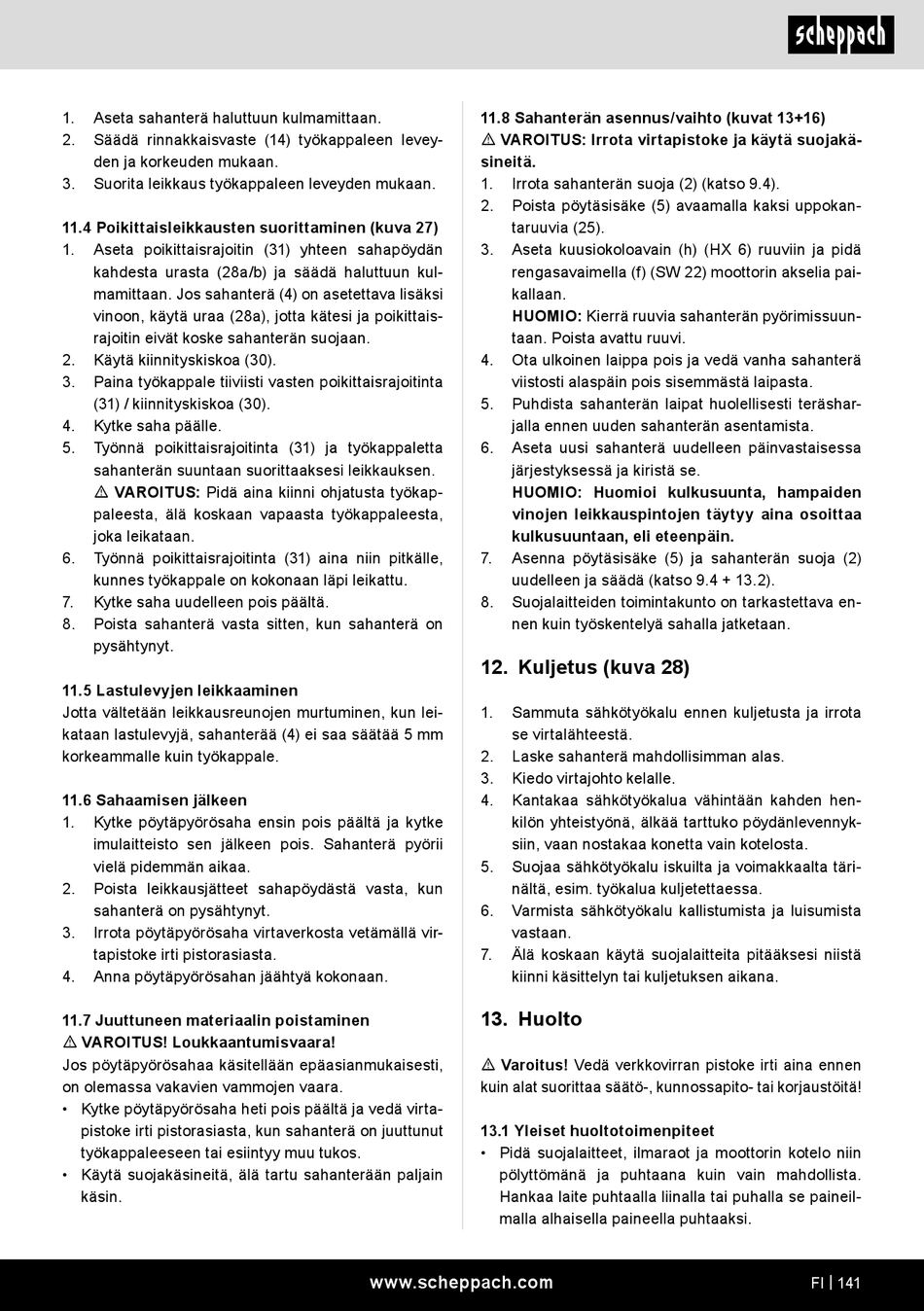

1. Aseta sahanterä haluttuun kulmamittaan.
2. Säädä rinnakkaisvaste (14) työkappaleen levey-
den ja korkeuden mukaan.
3. Suorita leikkaus työkappaleen leveyden mukaan.
11.4 Poikittaisleikkausten suorittaminen (kuva 27)
1. Aseta poikittaisrajoitin (31) yhteen sahapöydän
kahdesta urasta (28a/b) ja säädä haluttuun kul-
mamittaan. Jos sahanterä (4) on asetettava lisäksi
vinoon, käytä uraa (28a), jotta kätesi ja poikittais-
rajoitin eivät koske sahanterän suojaan.
2. Käytä kiinnityskiskoa (30).
3. Paina työkappale tiiviisti vasten poikittaisrajoitinta
(31) / kiinnityskiskoa (30).
4. Kytke saha päälle.
5. Työnnä poikittaisrajoitinta (31) ja työkappaletta
sahanterän suuntaan suorittaaksesi leikkauksen.
m VAROITUS: Pidä aina kiinni ohjatusta työkap-
paleesta, älä koskaan vapaasta työkappaleesta,
joka leikataan.
6. Työnnä poikittaisrajoitinta (31) aina niin pitkälle,
kunnes työkappale on kokonaan läpi leikattu.
7. Kytke saha uudelleen pois päältä.
8. Poista sahanterä vasta sitten, kun sahanterä on
pysähtynyt.
11.5 Lastulevyjen leikkaaminen
Jotta vältetään leikkausreunojen murtuminen, kun lei-
kataan lastulevyjä, sahanterää (4) ei saa säätää 5 mm
korkeammalle kuin työkappale.
11.6 Sahaamisen jälkeen
1. Kytke pöytäpyörösaha ensin pois päältä ja kytke
imulaitteisto sen jälkeen pois. Sahanterä pyörii
vielä pidemmän aikaa.
2. Poista leikkausjätteet sahapöydästä vasta, kun
sahanterä on pysähtynyt.
3. Irrota pöytäpyörösaha virtaverkosta vetämällä vir-
tapistoke irti pistorasiasta.
4. Anna pöytäpyörösahan jäähtyä kokonaan.
11.7 Juuttuneen materiaalin poistaminen
m VAROITUS! Loukkaantumisvaara!
Jos pöytäpyörösahaa käsitellään epäasianmukaisesti,
on olemassa vakavien vammojen vaara.
• Kytke pöytäpyörösaha heti pois päältä ja vedä virta-
pistoke irti pistorasiasta, kun sahanterä on juuttunut
työkappaleeseen tai esiintyy muu tukos.
• Käytä suojakäsineitä, älä tartu sahanterään paljain
käsin.
11.8 Sahanterän asennus/vaihto (kuvat 13+16)
m VAROITUS: Irrota virtapistoke ja käytä suojakä-
sineitä.
1. Irrota sahanterän suoja (2) (katso 9.4).
2. Poista pöytäsisäke (5) avaamalla kaksi uppokan-
taruuvia (25).
3. Aseta kuusiokoloavain (h) (HX 6) ruuviin ja pidä
rengasavaimella (f) (SW 22) moottorin akselia pai-
kallaan.
HUOMIO: Kierrä ruuvia sahanterän pyörimissuun-
taan. Poista avattu ruuvi.
4. Ota ulkoinen laippa pois ja vedä vanha sahanterä
viistosti alaspäin pois sisemmästä laipasta.
5. Puhdista sahanterän laipat huolellisesti teräshar-
jalla ennen uuden sahanterän asentamista.
6. Aseta uusi sahanterä uudelleen päinvastaisessa
järjestyksessä ja kiristä se.
HUOMIO: Huomioi kulkusuunta, hampaiden
vinojen leikkauspintojen täytyy aina osoittaa
kulkusuuntaan, eli eteenpäin.
7. Asenna pöytäsisäke (5) ja sahanterän suoja (2)
uudelleen ja säädä (katso 9.4 + 13.2).
8. Suojalaitteiden toimintakunto on tarkastettava en-
nen kuin työskentelyä sahalla jatketaan.

12. Kuljetus (kuva 28)

1. Sammuta sähkötyökalu ennen kuljetusta ja irrota
se virtalähteestä.
2. Laske sahanterä mahdollisimman alas.
3. Kiedo virtajohto kelalle.
4. Kantakaa sähkötyökalua vähintään kahden hen-
kilön yhteistyönä, älkää tarttuko pöydänlevennyk-
siin, vaan nostakaa konetta vain kotelosta.
5. Suojaa sähkötyökalu iskuilta ja voimakkaalta täri-
nältä, esim. työkalua kuljetettaessa.
6. Varmista sähkötyökalu kallistumista ja luisumista
vastaan.
7. Älä koskaan käytä suojalaitteita pitääksesi niistä
kiinni käsittelyn tai kuljetuksen aikana.

13. Huolto

m Varoitus! Vedä verkkovirran pistoke irti aina ennen
kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä!

13.1 Yleiset huoltotoimenpiteet

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin
pölyttömänä ja puhtaana kuin vain mahdollista.
Hankaa laite puhtaalla liinalla tai puhalla se paineil-
malla alhaisella paineella puhtaaksi.
www.scheppach.com FI | 141
