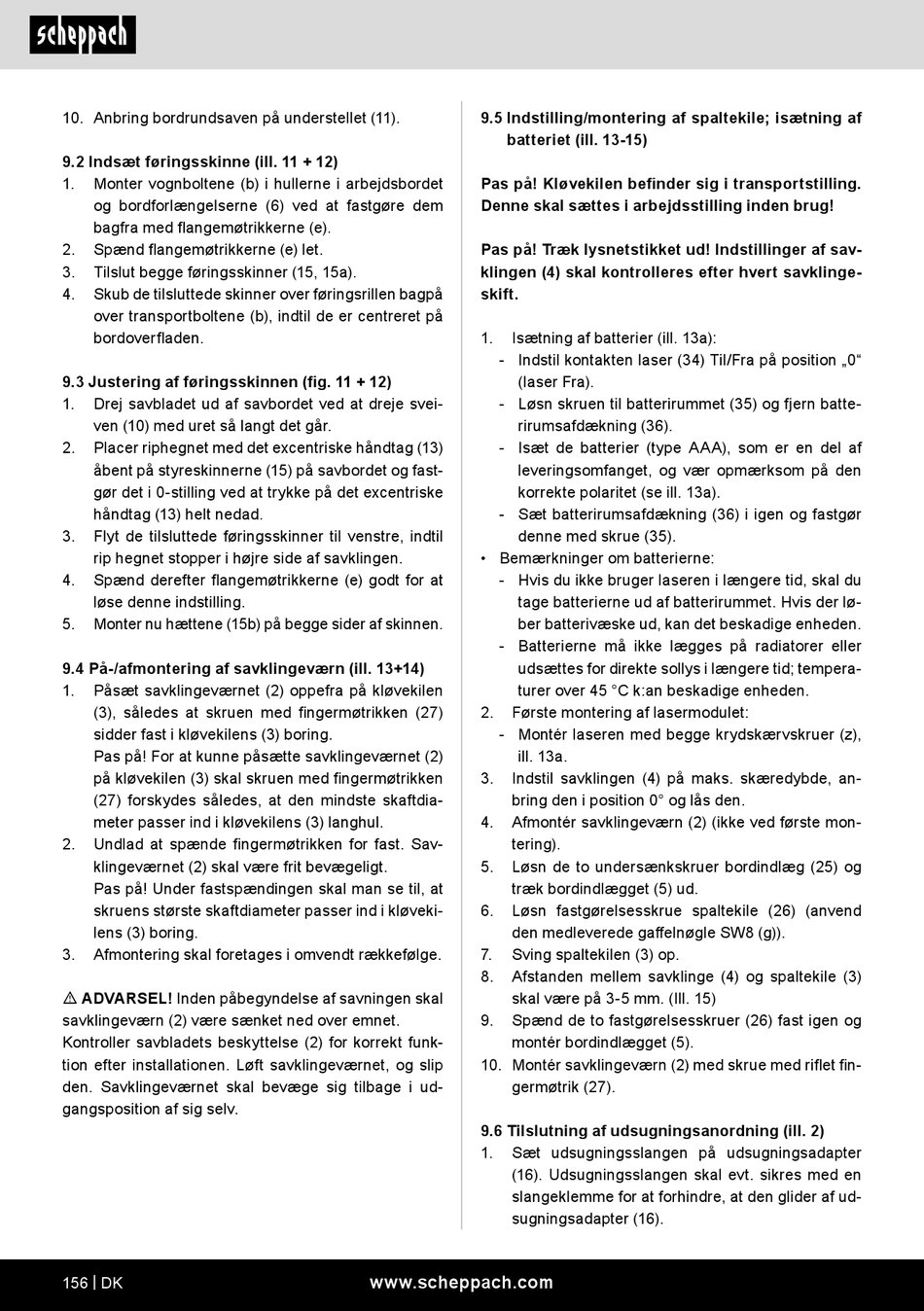

10. Anbring bordrundsaven på understellet (11).
9.2 Indsæt føringsskinne (ill. 11 + 12)
1. Monter vognboltene (b) i hullerne i arbejdsbordet
og bordforlængelserne (6) ved at fastgøre dem
bagfra med flangemøtrikkerne (e).
2. Spænd flangemøtrikkerne (e) let.
3. Tilslut begge føringsskinner (15, 15a).
4. Skub de tilsluttede skinner over føringsrillen bagpå
over transportboltene (b), indtil de er centreret på
bordoverfladen.
9.3 Justering af føringsskinnen (fig. 11 + 12)
1. Drej savbladet ud af savbordet ved at dreje svei-
ven (10) med uret så langt det går.
2. Placer riphegnet med det excentriske håndtag (13)
åbent på styreskinnerne (15) på savbordet og fast-
gør det i 0-stilling ved at trykke på det excentriske
håndtag (13) helt nedad.
3. Flyt de tilsluttede føringsskinner til venstre, indtil
rip hegnet stopper i højre side af savklingen.
4. Spænd derefter flangemøtrikkerne (e) godt for at
løse denne indstilling.
5. Monter nu hættene (15b) på begge sider af skinnen.
9.4 På-/afmontering af savklingeværn (ill. 13+14)
1. Påsæt savklingeværnet (2) oppefra på kløvekilen
(3), således at skruen med fingermøtrikken (27)
sidder fast i kløvekilens (3) boring.
Pas på! For at kunne påsætte savklingeværnet (2)
på kløvekilen (3) skal skruen med fingermøtrikken
(27) forskydes således, at den mindste skaftdia-
meter passer ind i kløvekilens (3) langhul.
2. Undlad at spænde fingermøtrikken for fast. Sav-
klingeværnet (2) skal være frit bevægeligt.
Pas på! Under fastspændingen skal man se til, at
skruens største skaftdiameter passer ind i kløveki-
lens (3) boring.
3. Afmontering skal foretages i omvendt rækkefølge.
m ADVARSEL! Inden påbegyndelse af savningen skal
savklingeværn (2) være sænket ned over emnet.
Kontroller savbladets beskyttelse (2) for korrekt funk-
tion efter installationen. Løft savklingeværnet, og slip
den. Savklingeværnet skal bevæge sig tilbage i ud-
gangsposition af sig selv.
156 | DK
9.5 Indstilling/montering af spaltekile; isætning af
batteriet (ill. 13-15)
Pas på! Kløvekilen befinder sig i transportstilling.
Denne skal sættes i arbejdsstilling inden brug!
Pas på! Træk lysnetstikket ud! Indstillinger af sav-
klingen (4) skal kontrolleres efter hvert savklinge-
skift.
1. Isætning af batterier (ill. 13a):
- Indstil kontakten laser (34) Til/Fra på position „0"
(laser Fra).
- Løsn skruen til batterirummet (35) og fjern batte-
rirumsafdækning (36).
- Isæt de batterier (type AAA), som er en del af
leveringsomfanget, og vær opmærksom på den
korrekte polaritet (se ill. 13a).
- Sæt batterirumsafdækning (36) i igen og fastgør
denne med skrue (35).
• Bemærkninger om batterierne:
- Hvis du ikke bruger laseren i længere tid, skal du
tage batterierne ud af batterirummet. Hvis der lø-
ber batterivæske ud, kan det beskadige enheden.
- Batterierne må ikke lægges på radiatorer eller
udsættes for direkte sollys i længere tid; tempera-
turer over 45 °C k:an beskadige enheden.
2. Første montering af lasermodulet:
- Montér laseren med begge krydskærvskruer (z),
ill. 13a.
3. Indstil savklingen (4) på maks. skæredybde, an-
bring den i position 0° og lås den.
4. Afmontér savklingeværn (2) (ikke ved første mon-
tering).
5. Løsn de to undersænkskruer bordindlæg (25) og
træk bordindlægget (5) ud.
6. Løsn fastgørelsesskrue spaltekile (26) (anvend
den medleverede gaffelnøgle SW8 (g)).
7. Sving spaltekilen (3) op.
8. Afstanden mellem savklinge (4) og spaltekile (3)
skal være på 3-5 mm. (Ill. 15)
9. Spænd de to fastgørelsesskruer (26) fast igen og
montér bordindlægget (5).
10. Montér savklingeværn (2) med skrue med riflet fin-
germøtrik (27).
9.6 Tilslutning af udsugningsanordning (ill. 2)
1. Sæt udsugningsslangen på udsugningsadapter
(16). Udsugningsslangen skal evt. sikres med en
slangeklemme for at forhindre, at den glider af ud-
sugningsadapter (16).
