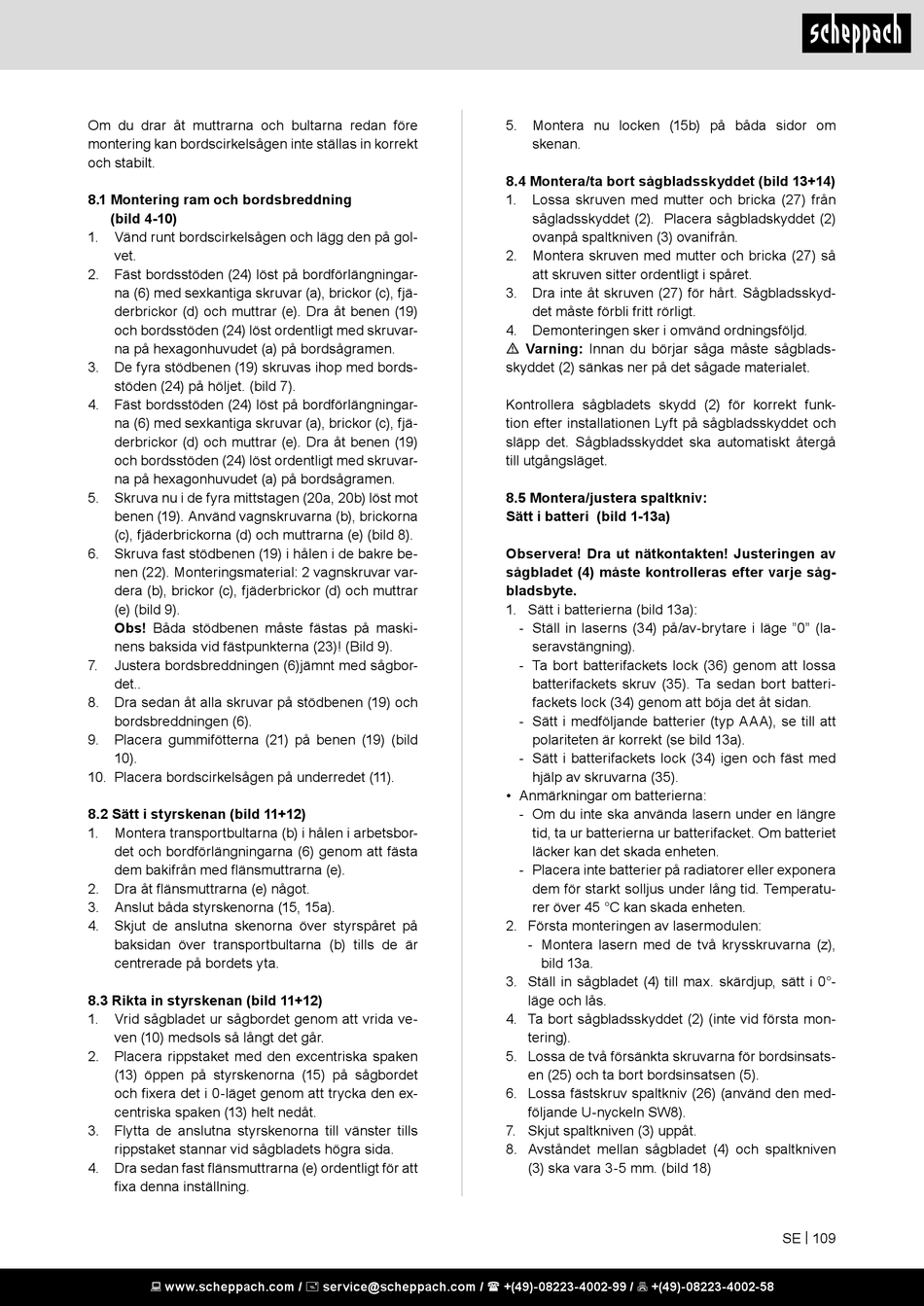

Om du drar åt muttrarna och bultarna redan före
montering kan bordscirkelsågen inte ställas in korrekt
och stabilt.
8.1 Montering ram och bordsbreddning
(bild 4-10)
1. Vänd runt bordscirkelsågen och lägg den på gol-
vet.
2. Fäst bordsstöden (24) löst på bordförlängningar-
na (6) med sexkantiga skruvar (a), brickor (c), fjä-
derbrickor (d) och muttrar (e). Dra åt benen (19)
och bordsstöden (24) löst ordentligt med skruvar-
na på hexagonhuvudet (a) på bordsågramen.
3. De fyra stödbenen (19) skruvas ihop med bords-
stöden (24) på höljet. (bild 7).
4. Fäst bordsstöden (24) löst på bordförlängningar-
na (6) med sexkantiga skruvar (a), brickor (c), fjä-
derbrickor (d) och muttrar (e). Dra åt benen (19)
och bordsstöden (24) löst ordentligt med skruvar-
na på hexagonhuvudet (a) på bordsågramen.
5. Skruva nu i de fyra mittstagen (20a, 20b) löst mot
benen (19). Använd vagnskruvarna (b), brickorna
(c), fjäderbrickorna (d) och muttrarna (e) (bild 8).
6. Skruva fast stödbenen (19) i hålen i de bakre be-
nen (22). Monteringsmaterial: 2 vagnskruvar var-
dera (b), brickor (c), fjäderbrickor (d) och muttrar
(e) (bild 9).
Obs! Båda stödbenen måste fästas på maski-
nens baksida vid fästpunkterna (23)! (Bild 9).
7. Justera bordsbreddningen (6)jämnt med sågbor-
det..
8. Dra sedan åt alla skruvar på stödbenen (19) och
bordsbreddningen (6).
9. Placera gummifötterna (21) på benen (19) (bild
10).
10. Placera bordscirkelsågen på underredet (11).
8.2 Sätt i styrskenan (bild 11+12)
1. Montera transportbultarna (b) i hålen i arbetsbor-
det och bordförlängningarna (6) genom att fästa
dem bakifrån med flänsmuttrarna (e).
2. Dra åt flänsmuttrarna (e) något.
3. Anslut båda styrskenorna (15, 15a).
4. Skjut de anslutna skenorna över styrspåret på
baksidan över transportbultarna (b) tills de är
centrerade på bordets yta.

8.3 Rikta in styrskenan (bild 11+12)

1. Vrid sågbladet ur sågbordet genom att vrida ve-
ven (10) medsols så långt det går.
2. Placera rippstaket med den excentriska spaken
(13) öppen på styrskenorna (15) på sågbordet
och fixera det i 0-läget genom att trycka den ex-
centriska spaken (13) helt nedåt.
3. Flytta de anslutna styrskenorna till vänster tills
rippstaket stannar vid sågbladets högra sida.
4. Dra sedan fast flänsmuttrarna (e) ordentligt för att
fixa denna inställning.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
5. Montera nu locken (15b) på båda sidor om
skenan.
8.4 Montera/ta bort sågbladsskyddet (bild 13+14)
1. Lossa skruven med mutter och bricka (27) från
sågladsskyddet (2). Placera sågbladskyddet (2)
ovanpå spaltkniven (3) ovanifrån.
2. Montera skruven med mutter och bricka (27) så
att skruven sitter ordentligt i spåret.
3. Dra inte åt skruven (27) för hårt. Sågbladsskyd-
det måste förbli fritt rörligt.
4. Demonteringen sker i omvänd ordningsföljd.
m Varning: Innan du börjar såga måste sågblads-
skyddet (2) sänkas ner på det sågade materialet.
Kontrollera sågbladets skydd (2) för korrekt funk-
tion efter installationen Lyft på sågbladsskyddet och
släpp det. Sågbladsskyddet ska automatiskt återgå
till utgångsläget.
8.5 Montera/justera spaltkniv:
Sätt i batteri (bild 1-13a)
Observera! Dra ut nätkontakten! Justeringen av
sågbladet (4) måste kontrolleras efter varje såg-
bladsbyte.
1. Sätt i batterierna (bild 13a):
- Ställ in laserns (34) på/av-brytare i läge "0" (la-
seravstängning).
- Ta bort batterifackets lock (36) genom att lossa
batterifackets skruv (35). Ta sedan bort batteri-
fackets lock (34) genom att böja det åt sidan.
- Sätt i medföljande batterier (typ AAA), se till att
polariteten är korrekt (se bild 13a).
- Sätt i batterifackets lock (34) igen och fäst med
hjälp av skruvarna (35).
• Anmärkningar om batterierna:
- Om du inte ska använda lasern under en längre
tid, ta ur batterierna ur batterifacket. Om batteriet
läcker kan det skada enheten.
- Placera inte batterier på radiatorer eller exponera
dem för starkt solljus under lång tid. Temperatu-
rer över 45 °C kan skada enheten.
2. Första monteringen av lasermodulen:
- Montera lasern med de två krysskruvarna (z),
bild 13a.
3. Ställ in sågbladet (4) till max. skärdjup, sätt i 0°-
läge och lås.
4. Ta bort sågbladsskyddet (2) (inte vid första mon-
tering).
5. Lossa de två försänkta skruvarna för bordsinsats-
en (25) och ta bort bordsinsatsen (5).
6. Lossa fästskruv spaltkniv (26) (använd den med-
följande U-nyckeln SW8).
7. Skjut spaltkniven (3) uppåt.
8. Avståndet mellan sågbladet (4) och spaltkniven
(3) ska vara 3-5 mm. (bild 18)
