Bevor Sie die Funktionen mit dem Funktionsdrehschalters ändern, trennen Sie unbedingt die
Messleitungen des Messgeräts von jedem zu prüfenden Stromkreis.
Benutzen Sie das Messgerät niemals in einer Umgebung mit explosiven Materialien oder mit Staub,
Schmutz oder Dampf.
Nehmen Sie das Messgerät niemals in Betrieb, wenn das Gehäuse oder das Batteriefach offen ist.
Bewahren Sie das Messgerät nicht in direktem Sonnenlicht, bei hohen Temperaturen, Feuchtigkeit oder
Staub auf.
Eine anders als vom Hersteller angegebene Benutzung des Geräts könnte zu einer Beeinträchtigung der
Schutzeinrichtungen des Messgeräts führen.
ENTLADEN SIE IMMER Siebkondensatoren und trennen Sie die Stromversorgung, wenn Sie
Widerstandsmessungen oder Diodentests vornehmen.
Sicherheitssymbole
Dieses Symbol platziert neben einem anderen Symbol‐, Anschluss‐ oder Bediengerät
zeigt an, dass sich der Nutzer auf eine Erklärung in der Bedienungsanleitung beziehen
muss, um Personenschäden oder Beschädigung des Messinstruments zu vermeiden.
Dieses Symbol zeigt an, dass ein Gerät durch doppelte oder verstärkte Isolierung
geschützt ist.
Dieses Symbol weist den Benutzer darauf hin, dass die so gekennzeichneten Anschlüsse
nicht an einen Punkt im Schaltkreis, an dem die Spannung zur Erdung 600 V überschreitet,
angeschlossen werden dürfen.

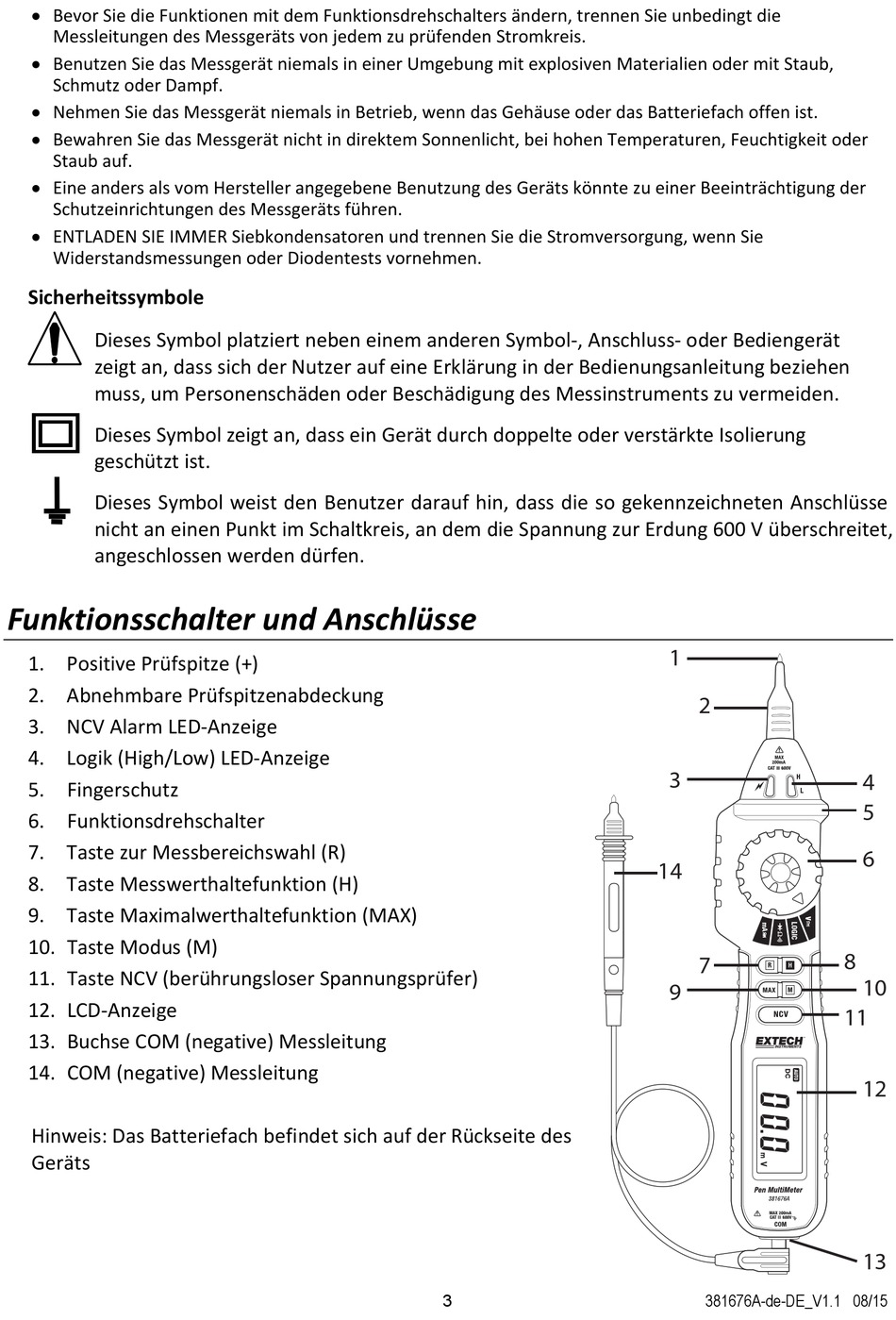

Funktionsschalter und Anschlüsse
1. Positive Prüfspitze (+)
2. Abnehmbare Prüfspitzenabdeckung
3. NCV Alarm LED‐Anzeige
4. Logik (High/Low) LED‐Anzeige
5. Fingerschutz
6. Funktionsdrehschalter
7. Taste zur Messbereichswahl (R)
8. Taste Messwerthaltefunktion (H)
9. Taste Maximalwerthaltefunktion (MAX)
10. Taste Modus (M)
11. Taste NCV (berührungsloser Spannungsprüfer)
12. LCD‐Anzeige
13. Buchse COM (negative) Messleitung
14. COM (negative) Messleitung
Hinweis: Das Batteriefach befindet sich auf der Rückseite des
Geräts
3
1
2
3
14
7
9
381676A-de-DE_V1.1 08/15
4
5
6
8
10
11
12
13
