4.4 Montage der Auswerteelektronik (Remote-Version)
In der Remote-Version können Kabellängen von bis zu 25 m zwischen Messwertaufnehmer und Auswer-
teelektronik realisiert werden. Der Messwertaufnehmer wird, wie zuvor beschrieben, im Rohrbauteil bzw.
Aufschweißadapter installiert. Die Auswerteelektronik wird unter Beachtung der maximal zulässigen Um-
gebungstemperaturen mit der Montageplatte an einer ebenen Wandfläche montiert.
(Maße siehe
Bild 4-5
Der hintere Klemmenraum bleibt durch den drehbaren Gehäusekopf zugänglich.
Die Verbindung zwischen Sensor und Auswerteelektronik erfolgt über 10-polige, nummerierte Klemmen-
blöcke, die nach dem Entfernen der Deckel am Sensor-Anschlussgehäuse und Klemmenkasten der
Elektronikeinheit zugänglich sind.
42/14-39 DE
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1
4-5)
Montageplatte
Sensor-
Anschlussgehäuse

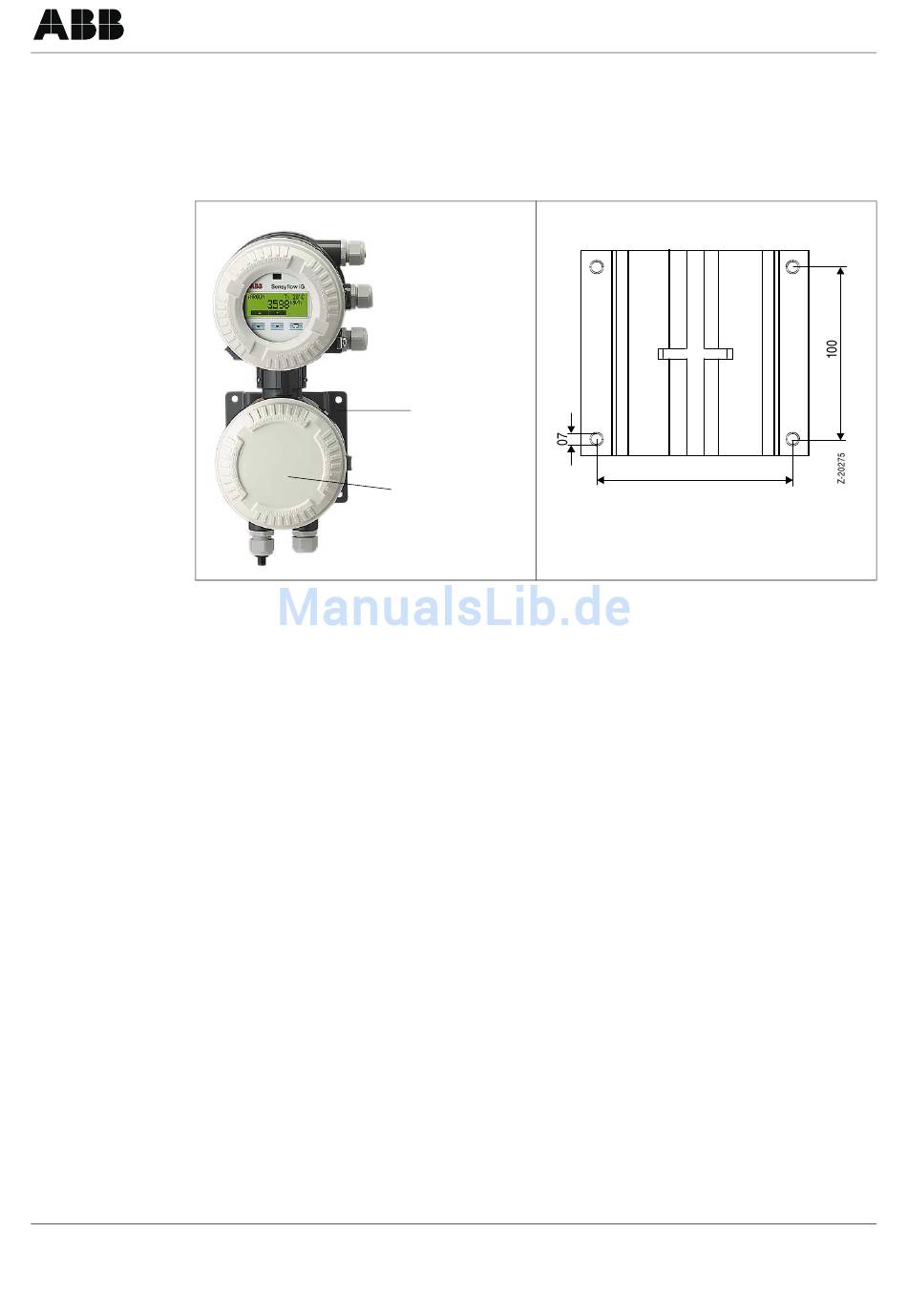

Maße der Montageplatte Sensyflow iG ( Remote-Version)
Mechanische Installation
112
(Maße in mm)
15
