4 Mechanische Installation
4.1 Rohrbauteil und Messumformer
Um negative Einflüsse auf die Messgenauigkeit zu vermeiden, sind Ein- und Auslaufstrecken vorzuse-
hen. Diese Beruhigungsstrecken stellen sicher, dass Störungen des Strömungsprofils bis zur eigentli-
chen Messstelle am Messumformer eliminiert werden. Als Beruhigungsstrecken sind gerade, ungestörte
Rohrstücke vorzusehen, deren Länge von der Art der einlaufseitigen Störung abhängt.
4.1.1
Die Ein- und Auslaufstrecken sind als Mehrfaches des Rohrdurchmessers D angegeben.
Empfohlene Beruhigungsstrecken entsprechend DIN EN ISO 5167-1
• Komponenten, die die Strömung beeinflussen, sollen möglichst auslaufseitig – also hinter der Mess-
42/14-39 DE
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1

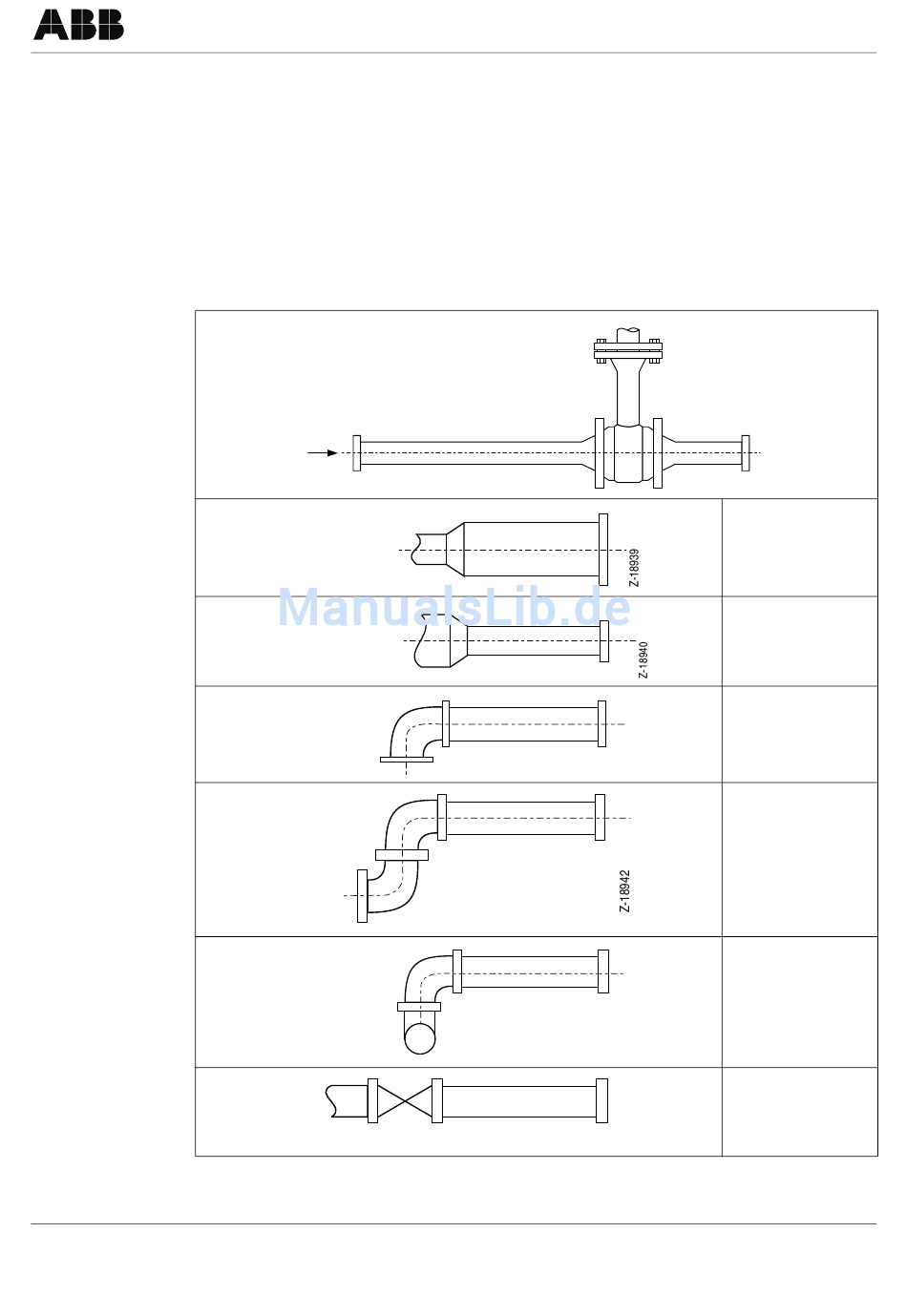

Empfohlene Beruhigungsstrecken bei einlaufseitigen Störungen
×
X D
Z-18941
Z-18943
Z-18944
Mechanische Installation
×
5 D
Z-18938
Aufweitung
X = 15
Reduzierung
X = 15
90°-Krümmer
X = 20
Zwei 90°-Krümmer
in einer Ebene
X = 25
Zwei 90°-Krümmer
in zwei Ebenen
X = 40
Ventil/Schieber
X = 50
11
