7.4 Display, Bedienung und Konfiguration
Die lokale Bedienung des Sensyflow iG erfolgt über das Graphik-Display (120 x 32 Pixel) und 3 Tasten,
die per Magnetstift geschaltet werden.
Die Funktionen der Tasten werden kontextabhängig im Display angezeigt. Somit ist eine sehr einfache
Bedienung und Konfiguration des Sensyflow iG möglich.
In den Anzeigemodi werden im Display unten rechts Symbole dargestellt, die Informationen über den Ge-
rätezustand geben.
38
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1 42/14-39 DE
In der Niederspannungsversion können nach Entfernen des Frontdeckels und des
Display-Abdeckrahmens auch die Drucktasten zur Parametrierung verwendet
!
werden.
Achtung!
Vor Berühren der Baugruppen ESD-Schutzmaßnahmen treffen !

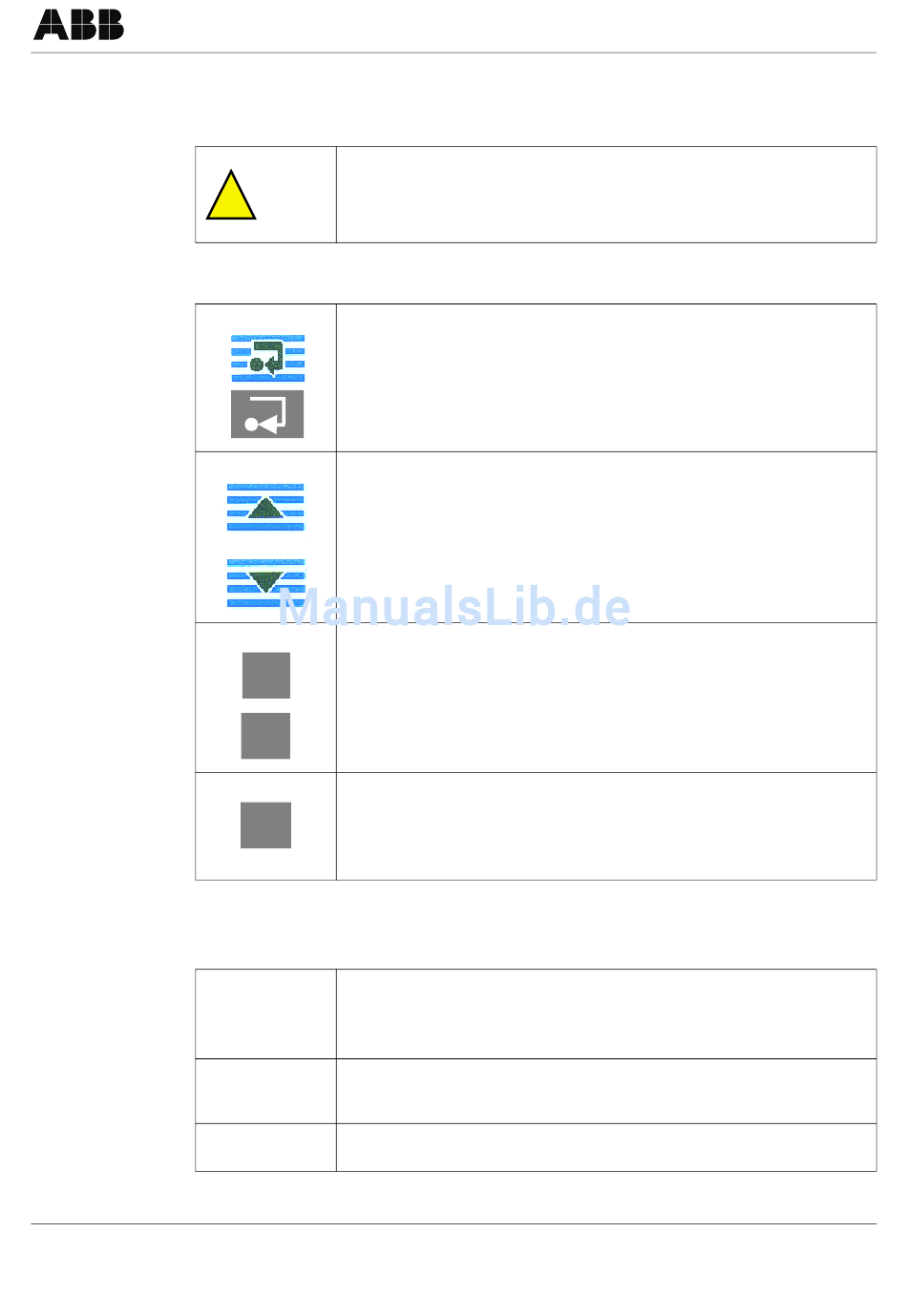

ENTER-Taste (auch invers dargestellt im Display)
– Zugriff auf Untermenüs
– Eingabe-Bestätigung
– Durchlaufen mehrerer Optionen
– Rücksprung in höhere Menü-Ebene
PFEIL-Tasten vertikal (auch invers dargestellt im Display)
– Bewegung innerhalb einer Menü-Ebene ( Hauptmenü, Untermenü Ebene 1,
Untermenü Ebene 2 )
PFEIL-Tasten horizontal
– Bewegung innerhalb eines Eingabefeldes (Cursor-Position)
<
>
+ Taste
– Erhöhung von Zahlenwerten (Inkrement)
+
– Änderung von Buchstaben und Sonderzeichen
-||-
Connect - es besteht eine ordnungsgemäße zyklische PROFIBUS-Verbindung
-| |-
Disconnect - zyklische PROFIBUS-Verbindung unterbrochen
O
Overflow - Messwert nicht im Display darstellbar (evtl. Anzeigeeinheit ändern),
ausgegebene Werte werden nicht beeinflusst.
*
Pulsierender Stern - kennzeichnet den normalen Betriebszustand (Messbetrieb)
Bedienung, Konfiguration und Kommunikation
