Klemmen für Kabelschirme
PROFIBUS-Leitungen

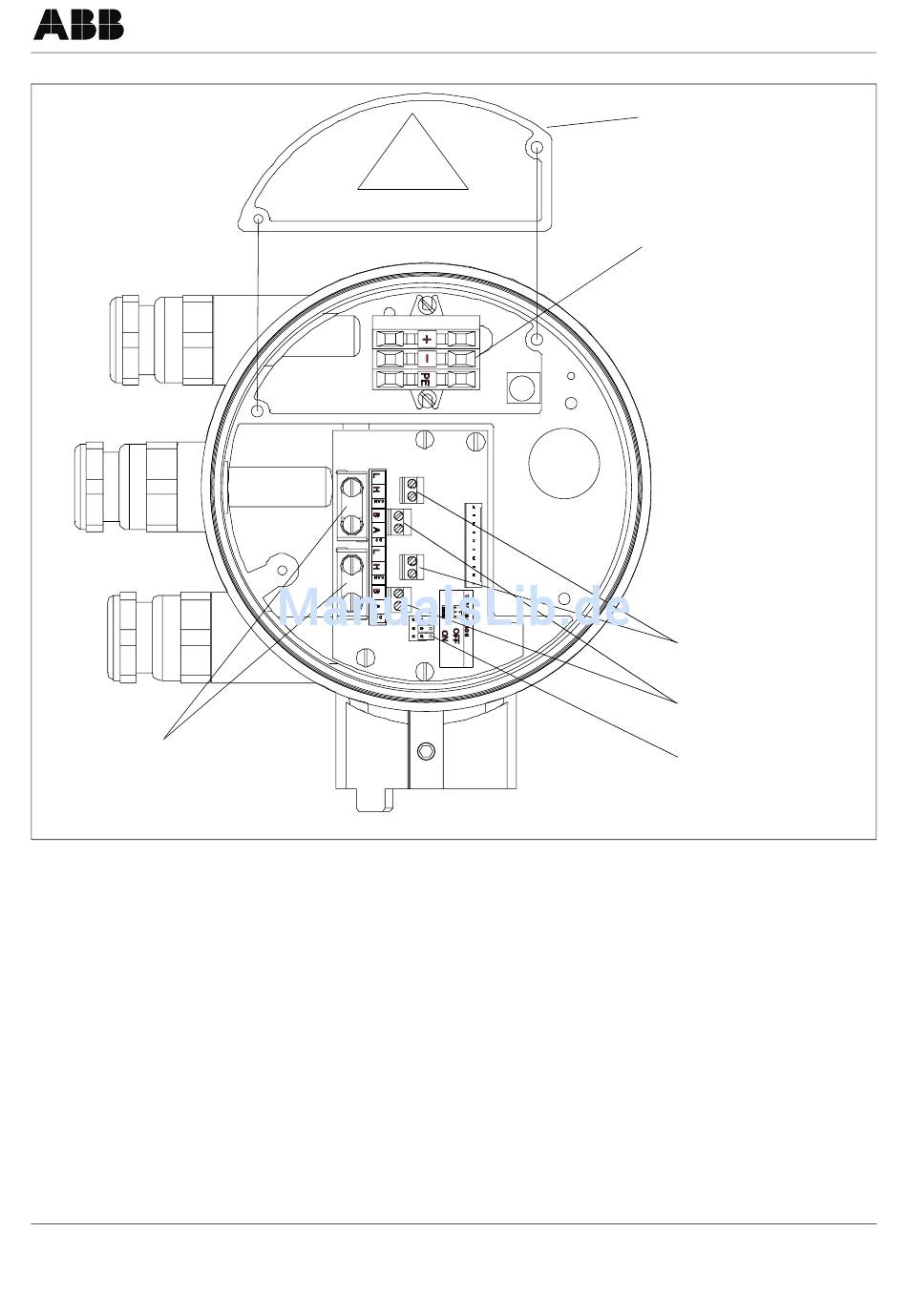

Bild 5-2 Klemmenraum Sensyflow iG mit direktem PROFIBUS-Anschluss
Ankommendes und abgehendes PROFIBUS-Kabel werden jeweils an den Klemmen A ( grünes Kabel )
und B ( rotes Kabel ) angeschlossen.
Die Klemmen L und H dürfen nicht belegt werden (CAN Bus, nur für interne Verwendung).
Hinweis
Um einen sicheren Betrieb der Baugruppe zu gewährleisten, bzw. um EMV-Störungen zu minimieren,
sollte der Kabelschirm der PROFIBUS-Leitungen auf die entsprechenden Klemmen im Anschlussbereich
aufgelegt werden.
Ebenfalls sollte zur EMV-Entstörung über die Erdungsgehäuseschraube (M6-Gewinde) eine niederohmi-
ge Erdverbindung hergestellt werden (Kabelquerschnitt min. 4 mm²).
Hinweis
Beim Abklemmen des PROFIBUS-Kabels am Gerät wird die gesamte Busverbindung unterbrochen !
Geräteversionen mit unterbrechungsfreier Trennmöglichkeit: siehe nächster Abschnitt.
42/14-39 DE
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1
!
Z-20276
Elektrische Installation
Zusätzliche Abdeckung für
den Klemmenblock
Spannungsversorgung
Klemmenblock
Spannungsversorgung
+ Klemme/Phase
– Klemme/Neutralleiter
PE Erdung
CAN Bus
Anschlussklemmen L, H
(nur interne Verwendung)
Profibus DPV1
Anschlussklemmen A, B
Jumper für PROFIBUS
Abschlusswiderstand
17
