3 Systembeschreibung
Die Massendurchflussmesser der Sensyflow iG-Reihe arbeiten nach dem Heißfilmanemometer-Prinzip.
Die genaue Beschreibung finden Sie im Kapitel 9 Messprinzip.
Die Mess-Systeme bestehen in der Kompakt-Version aus den Komponenten Messwertaufnehmer (Sen-
sor mit Messumformerelektronik) und Rohrbauteil (in verschiedenen Bauformen). In der Remote-Version
sind Sensor und Auswerteelektronik getrennte Einheiten, die in maximal 25 m Abstand installiert werden
können.

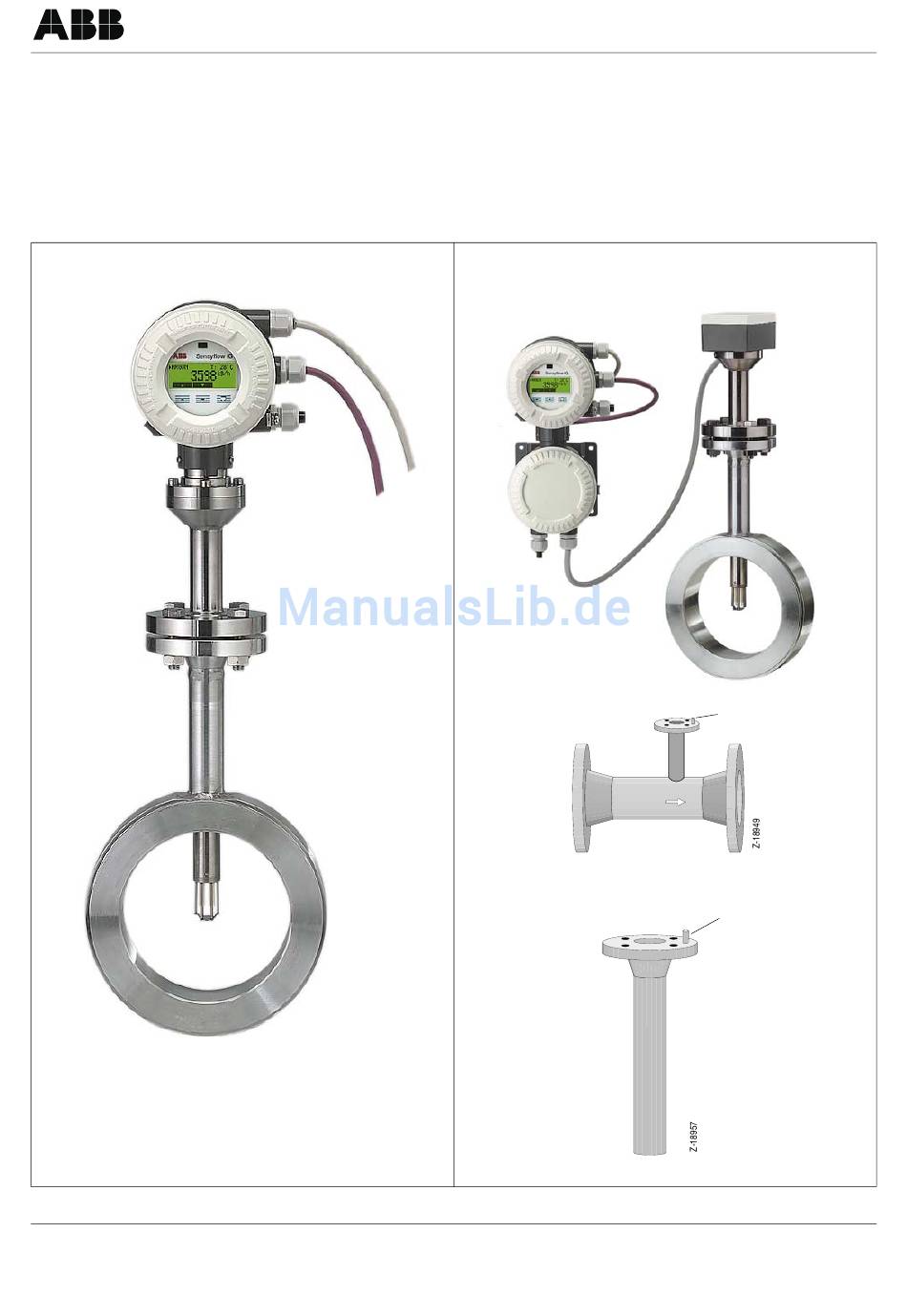

Messwertaufnehmer Sensyflow iG
mit Display (Kompakt-Version)
Bild 3-1
Rohrbauteil 1 in Zwischenflansch-Ausführung
DN 40 bis DN 200 / ANSI 1 ½" bis 8"
42/14-39 DE
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1
Messwertaufnehmer Sensyflow iG
mit Display (Remote-Version)
Bild 3-2
Rohrbauteil 2 als Teilmessstrecke DN 25 bis DN 50 ANSI 1"
1)
bis 2" (
Zentrierstift)
Bild 3-3
Aufschweißadapter
Systembeschreibung
1)
1)
1)
ab DN 150 (
Zentrierstift)
9
