Abweichungen von den angegebenen Maß- und Lagetoleranzen führen zu zusätzlichen Messunsicher-
heiten.
4.2 Installation des Messumformers bei hohen Umgebungstemperaturen
Die zulässigen Umgebungstemperaturen für die Elektronikkomponenten liegen zwischen -25 und +65°C
bei Geräteversionen ohne Display. Ausführungen mit Display können nur bis maximal +50°C Umge-
bungstemperatur eingesetzt werden. Bei hohen Mediumstemperaturen muss für ausreichende thermi-
sche
Umgebungstemperaturen an der Elektronikeinheit zu vermeiden.
Bei Geräten in der Remote-Version treten i.d.R. keine Probleme auf, da die Elektronikeinheit normaler-
weise in ausreichender Entfernung zu den heißen Rohrleitungen montiert werden kann.
Falls ein Gerät in der Kompakt-Version direkt an einer heißen horizontalen Rohrleitung montiert werden
muss, wird die seitliche Installation empfohlen. Die Montage in 12 Uhr Position sollte in solchen Fällen
vermieden werden, da sonst aufsteigende Warmluft eine zusätzliche Erwärmung der Elektronik verur-
sacht.

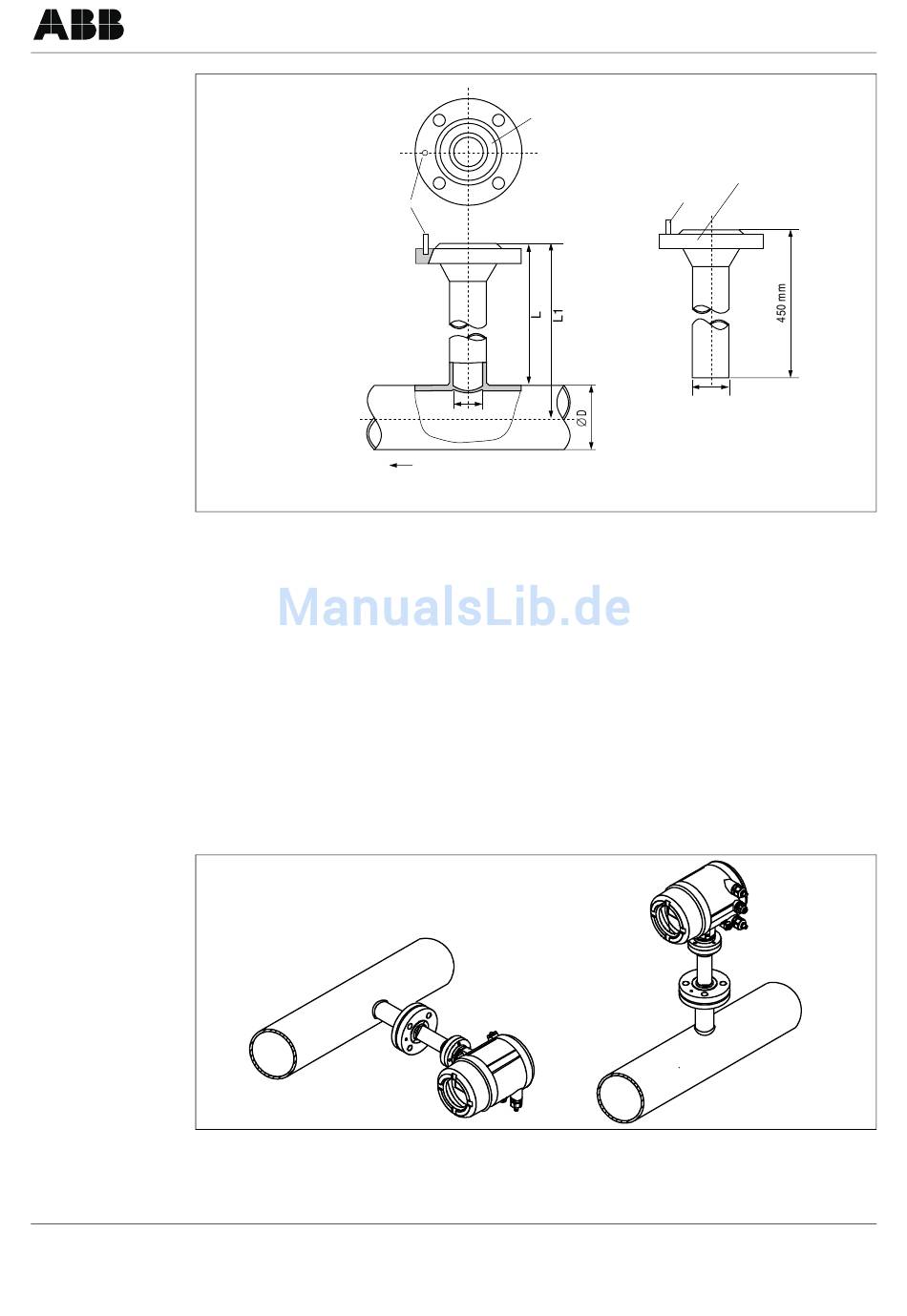

Bild 4-2
leitungen, Display 90° gedreht
42/14-39 DE
Sensyflow iG, Intelligenter thermischer Gas-Massendurchflussmesser PROFIBUS DPV1
(1) Zentrierstift
auslaufseitig
(1)
Isolation
der
Messleitung
Empfohlene Gerätemontage bei heißen Rohr-
O-Ring Nut
∅ d
min. 28 mm
Durchflussrichtung
Z-189341
gesorgt
werden,
um
Bild 4-3
tischen Umgebungstemperaturen
Mechanische Installation
Aufschweißadapter
(bei Auslieferung)
Anschlussflansch DN 25
(1)
∅ 33,7
Z-189342
Erforderliche Einbaugenauigkeit
mittiger Einbau < ± 2 mm
Verdrehung < ± 2°
ein
Überschreiten
der
Sensormontage in 12 Uhr Position, bei unkri-
zulässigen
13
