4.1
Bedienelemente auf dem Kesselschaltfeld
4
Betrieb
4.1.1 Regelung THETA 23R
1
Netzschalter
2
Sammelstörungsleuchte
3
Nicht belegt
4
Manometer
5
Regelung: Zentralgerät THETA 23R
6
Drehtaster für die Auswahl und Einstellung von Funktionen
und Parametern
7
Anwahl der Tages-Raumsolltemperatur
8
Anwahl abgesenkte Raumsolltemperatur

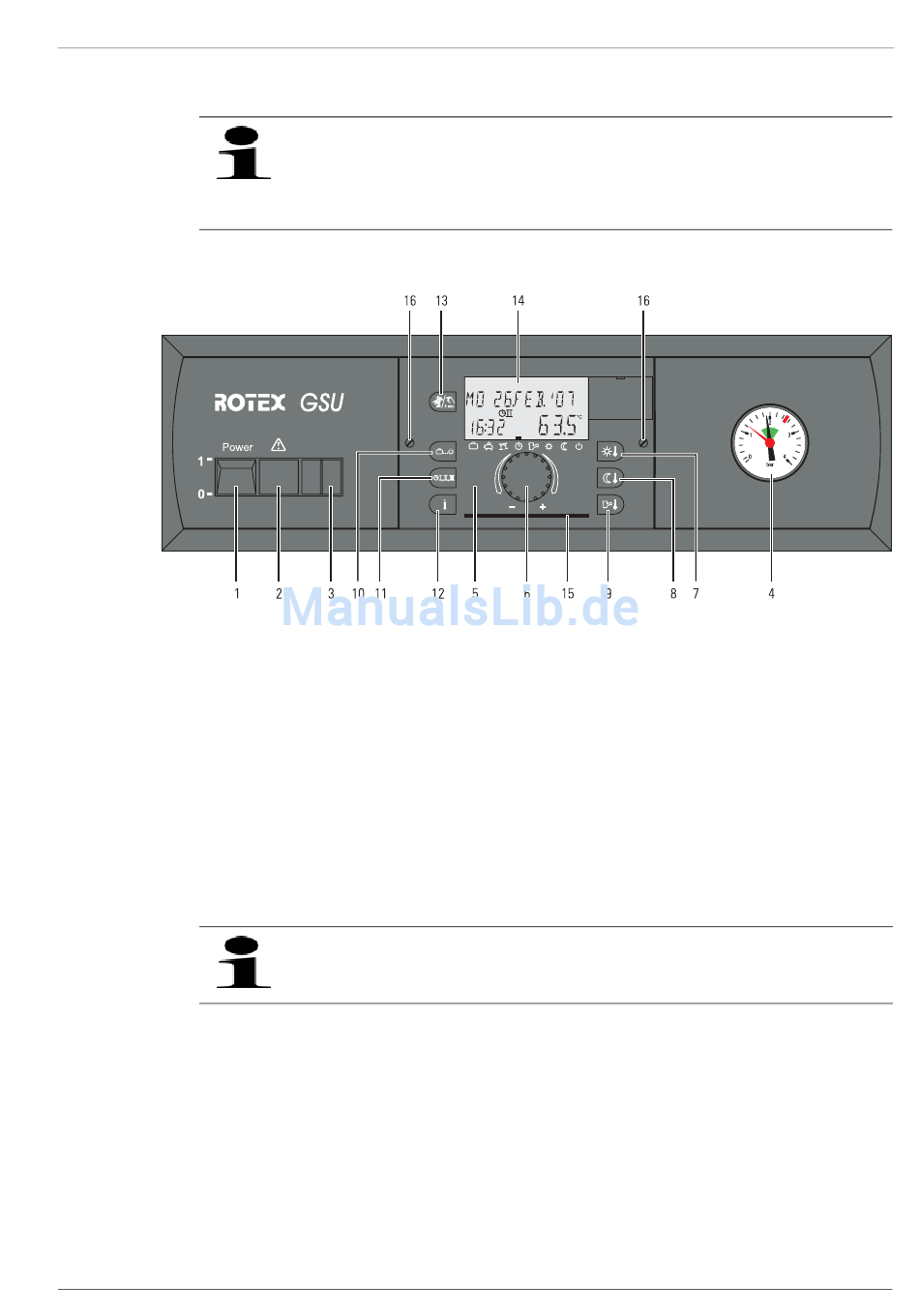

Bild 4-1
Netzschalter
Ein- und Ausschalten der ROTEX GSU. Bei eingeschalteter Heizungsanlage ist der Netzschalter grün beleuchtet.
Sammelstörungsleuchte
Im Normalbetrieb ist die Sammelstörungsleuchte aus. Ein Aufleuchten zeigt eine Störung an.
Manometer
– Schwarzer Zeiger: Anzeige des aktuellen Wasserdrucks in der Heizungsanlage.
– Grüner Bereich: Zulässiger Bereich des Wasserdrucks.
– Roter Zeiger: Anzeige des zulässigen Minimaldrucks.
Der schwarze Zeiger muss sich im grünen Bereich befinden. Sollte er links vom roten Zeiger sein, muss der Wasserdruck durch
Nachfüllen der Anlage erhöht werden.
BA ROTEX GSU - 09/2007
Die ROTEX GasSolarUnit kann mit der Regelung THETA 23R oder mit der Regelung ALPHA 23R betrieben
werden. Die elektronischen digitalen Regelungen dienen zur Ansteuerung von 2 Heizkreisen (direkter Heizkreis,
Mischerkreis) und einem Speicherladekreis.
Eine genaue Beschreibung finden Sie in der Dokumentation „ROTEX Regelung". Sie ist im Lieferumfang der
jeweiligen, separat zu bestellenden, elektronischen Regelung enthalten.
Bedienelemente am Kesselschaltfeld mit eingebauter Regelung THETA 23R
Störungen werden allgemein mit einem Fehlercode im Display angezeigt.
Hinweise zur Störungsbehebung siehe Kapitel 6 „Fehler und Störungen".
9
Anwahl Solltemperatur des Warmwasserspeichers
10
Wahl der Betriebsart
11
Einstellung Automatik-Zeitprogramm
12
Anlageninformationen
13
Handtaste für Emissionsmessung, Handbetrieb, Entstörfunktion
14
Display
15
Fach für Kurzbedienungsanleitung
16
Befestigungsschrauben der Regelung
4
x
Betrieb
17
