4 x Betrieb

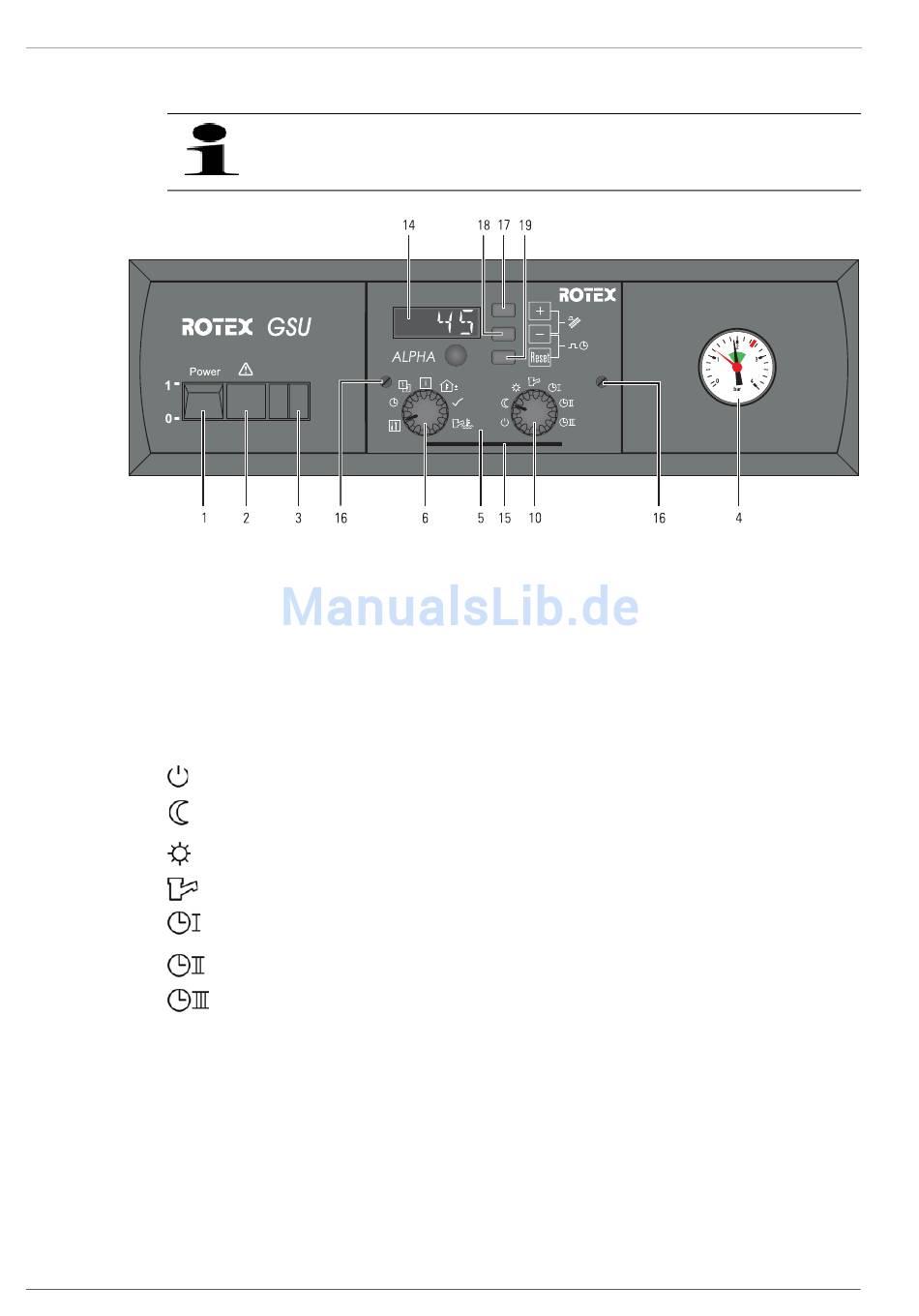

4.1.3 Regelung ALPHA 23R

1 Netzschalter
2 Sammelstörungsleuchte
3 Nicht belegt
4 Manometer
5 Regelung: Zentralgerät ALPHA 23R
6 Drehschalter II
10 Drehschalter I – Wahl der Betriebsart
Bild 4-3
Drehschalter I
Mit dem Drehschalter (I) können die Betriebsarten der Regelung ALPHA 23R ausgewählt werden.
20
Nachfolgend werden nur die Bedien-und Anzeigeelemente des Zentralgeräts der ROTEX Regelung ALPHA 23R
beschrieben. Für die Bedienelemente des kompletten Kesselschaltfelds siehe Abschnitt 4.1.1.
Bedienelemente am Kesselschaltfeld mit eingebauter Regelung ALPHA 23R
STANDBY Frostschutzsichere Abschaltung von Heizung und Warmwasser.
Ständiger reduzierter Heizbetrieb ohne zeitliche Einschränkung — Warmwasser reduzierter
REDUZIERT
Betrieb.
HEIZEN Ständiger Heizbetrieb ohne zeitliche Einschränkung — Warmwasser Normalbetrieb.
SOMMER Warmwasserbetrieb, Heizung frostschutzsicher abgeschaltet.
Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Berufstätige"
AUTOMATIK I
(individuell einstellbar).
AUTOMATIK II Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Familien".
AUTOMATIK III Automatischer Heiz- und Absenkbetrieb nach Schaltzeitprogramm „Solar".
14 Display
15 Fach für Kurzbedienungsanleitung
16 Befestigungsriegel der Regelung
17 Taste „+"
18 Taste „–"
19 Entstörtaste
BA ROTEX GSU - 09/2007
