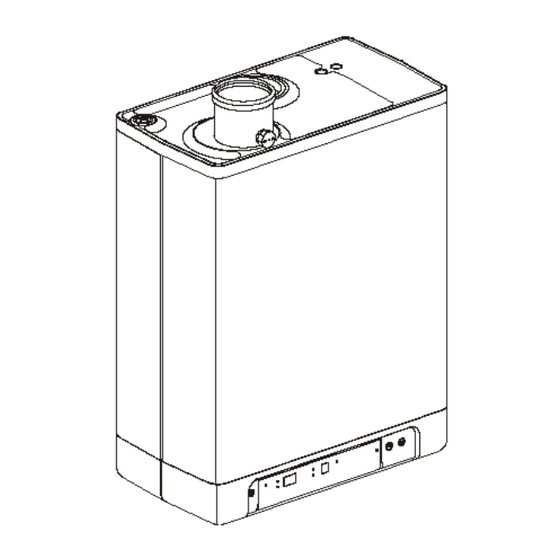

- Seite 1 ROTEX Condensing Boiler Installationsanleitung Wandhängender Gas- Brennwertkessel GW-20 C22 / RKOMB22AAV1H GW-20 C28 / RKOMB28AAV1H GW-20 C33 / RKOMB33AAV1H...
- Seite 2 2P369568-2B...
-
Seite 3: Inhaltsverzeichnis
Sorgfalt zusammengestellt. Die ROTEX Heating Systems GmbH kann jedoch nicht für fehlerhafte Informationen oder für sich hieraus ergebende Folgen haftbar gemacht werden. Die ROTEX Heating Systems GmbH kann nicht haftbar gemacht werden für Schäden, die sich aus den von Dritten durchgeführten Arbeiten ergeben. - Seite 4 Service und technischer Support für den Monteur Informationen zu spezifischen Einstellungen, zur Installation, Wartung und zu Reparaturarbeiten erhalten Sie - als Monteur - bei Ihrem lokalen Rotex-Händler. Identifikation des Produkts Die Gerätedetails sind auf dem Typschild unten am Gerät aufgeführt.
-
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Der Hersteller ROTEX Heating Systems GmbH haftet nicht für Schäden oder Verletzungen, die sich aus der Nichtbeachtung der Sicherheitshinweise oder aus Nachlässigkeiten während der Installation des wandmontierten Gasheizkessels Rotex RKOMB*AAV1H und jeglichen zugehörigen Zubehörteilen ergeben. Dieses Gerät ist nicht konzipiert, um von folgenden Personengruppen einschließlich Kindern benutzt zu werden: Personen mit eingeschränkten körperlichen, sensorischen... - Seite 6 OpenTherm-Heizanforderung von weniger als 40 Grad generiert. Brauchwasserbetrieb Die Brauchwasserversorgung hat Vorrang vor dem Heizbetrieb. Wenn der Flussschalter eine Brauchwasseranforderung von mehr als 2 l/min erkennt, werden jegliche ZH-Anforderungen unterbrochen. Nachdem der Lüfterbetrieb gestartet wurde (Code ) und die Zündung ROTEX Heating Systems GmbH...
-
Seite 7: Pc-Bedienoberfläche
Dieses muss gemäß dem Schaltplan angeschlossen werden (siehe Abschnitt 10.1). Hinweis - in der Wartungsanzeige), bleibt die Wenn das Gerät ausgeschaltet ist ( Frostschutzfunktion des Geräts aktiv. Eine Aufwärmanforderung von einem (externen) Frostschutzthermostat wird jedoch ignoriert. ROTEX Heating Systems GmbH... -
Seite 8: Hauptkomponenten
Kesselsteuerung (inkl. Bedientafel) Konzentrischer Rauchgas/Luftzufuhr-Adapter Fühler S1 (Fluss) Anschlussblock/Anschlussleiste X4 Fühler S2 (Rücklauf) Kondensatablaufwanne Lüfter Brauchwasserfühler S3 Flusssensor Siphon Drucksensor Zentralheizung Wärmetauscher 230 V-Anschlusskabel mit geerdetem Stecker Bedientafel und Anzeige Manuelle Entlüftung Ionisierungs-/Zündstift Schauglas Position der Datenplatte ROTEX Heating Systems GmbH... -
Seite 9: Zubehör
Beschreibung Artikelnummer B-Pack klein EKFJS*AA B-Pack mittel EKFJM*AA B-Pack groß EKFJL*AA Ventilsatz EKVK4AA Abdeckplatte EKCP1AA Außentemperaturfühler EKOSK1AA 3-Wege-Ventilsatz EK3WV1AA Verbrennungsgasadapter, konzentrisch 80x125 EKHY090717 Ø Verbrennungsgasadapter, parallel 80 mm EKHY090707 Propanumwandlungs-Set *KOMB28AAV1 EKHY075787 &KOMB33AAV1 Propanumwandlungs-Set *KOMB22AAV1 EKPS075867 ROTEX Heating Systems GmbH... -
Seite 10: Installation
Brauchwasser kalt R ½” Brauchwasser warm R ½” Kondensatauslass Ø dn25 (flexibel) 517 mm RKOMB22AAV1H 577 mm RKOMB28AAV1H 637 mm RKOMB33AAV1H 590 mm RKOMB22AAV1H 650 mm RKOMB28AAV1H 710 mm RKOMB33AAV1H Z2 = Verbrennungsgasauslass/ Ø60/100 (konzentrisch) Lufteinlass ROTEX Heating Systems GmbH... - Seite 11 G ¾” (außen) Rücklauf ZH G ¾” (außen) G ½” (innen) Brauchwasser kalt R ½” Brauchwasser warm R ½” Kondensatauslass Ø dn25 (flexibel) 770 mm RKOMB22AAV1H 830 mm RKOMB28AAV1H 890 mm RKOMB33AAV1H Z2 = Verbrennungsgasauslass/ Ø60/100 (konzentrisch) Lufteinlass ROTEX Heating Systems GmbH...
-
Seite 12: Installationsort
Wassertemperatur haben kann. In diesem Fall wird empfohlen, ein Thermostatventil zu installieren, um Verbrühungen zu verhindern. Gehen Sie dabei nach dem folgenden Schema vor. a=Kessel, b=BW vom Kessel, c= Kaltwassereinlass, d=Dusche, e=Thermostatventil (bauseitig zu liefern) ROTEX Heating Systems GmbH... -
Seite 13: Montage
Bringen Sie die Einfüllleitung an den Anschlüssen des Rückleitungs- und • Kaltwasser-Anschlussstutzens gemäß der Instalaltionsanleitung des Anschluss-Bausatzes an. Der Kessel kann jetzt am B-Pack montiert werden, indem gleichzeitig die Rohre des Kessels in die Ventile im Montagehalter eingeschoben werden. ROTEX Heating Systems GmbH... -
Seite 14: Montage Des Geräts
Hängen Sie die umgebaute Oberkante der Abdeckplatte an den Unterlegscheiben an der Unterseite des Geräts ein und schieben Sie die Abdeckplatte so weit wie möglich nach hinten. Hinweis: Wenn Sie den Kessel in Verbindung mit einer Abdeckplatte installieren, ragt der Siphon unter der Abdeckplatte hervor. ROTEX Heating Systems GmbH... -
Seite 15: Anschließen
Effekts während der Betätigung eines Wasserhahns (ein nicht federangetriebenes Rückschlagventil; das Ventil muss vertikal montiert werden). 5.1.1 Thermostat-Heizkörperhähne Wenn alle Heizkörper mit Thermostat- oder Kabel-Heizkörperhähnen ausgestattet sind, muss eine minimale Wasserzirkulation gewährleistet sein. Siehe Abschnitt 7.4. ROTEX Heating Systems GmbH... -
Seite 16: Fußbodenheizung
Zirkulation mittels eines Rückschlagventils (D) vermieden werden. Stellen Sie eine minimale Wasserzirkulation sicher. Siehe Abschnitt 7.3. Anschlussdiagramm für die Fußbodenheizung Kessel Pumpe Thermostatisches Rückschlagventil Rückschlagventil, federbetrieben Elektrisches Ventil (230 V ~) Radiatoren G. Raum-/Uhr-Thermostat Maximum-Thermostat ROTEX Heating Systems GmbH... -
Seite 17: Fußbodenheizungsverteiler Ohne Pumpe
1 MUSS ein Ein/Aus-T Raumthermostat in Zone 2 kann ein OpenTherm-Thermostat oder ein Ein/Aus- Thermostat sein. Anschlussdiagramm für die Regelung "Externe Wärmequelle" Kessel Elektrisches Absperrventil 230 V ~ Radiatoren Raumthermostat Zone 1 Raumthermostat Zone 2 Zone 1 Zone 2 ROTEX Heating Systems GmbH... -
Seite 18: Anschließen Der Bw-Installation
Bei alten Installationen oder Brauchwasserkreisläufen, die kleine Partikel enthalten können, installieren Sie einen Filter im Brauchwasserkreislauf. Diese Verschmutzungen können während des Brauchwasserbetriebs zu Störungen führen. Widerstandsdiagramm - Brauchwasserkreislauf A. RKOMB22AAV1H B. RKOMB28AAV1H C. RKOMB33AAV1H X. Wasserleitungsdruck (Bar) Y. Durchflussmenge (l/min, Toleranz ± 10%) ROTEX Heating Systems GmbH... -
Seite 19: Elektronischer Anschluss
Gerät wieder an der geerdeten Steckdose an. 5.3.1 Elektroanschlüsse Temperaturregelung Anschluss X4 Kommentare Raumthermostat Ein/Aus 6 - 7 Modulierendes Thermostat 11 - 12 mit Komfortfunktion aktiv Außentemperaturfühler 8 - 9 Frostschutzthermostat 6 - 7 Parallel über Raumthermostat ROTEX Heating Systems GmbH... -
Seite 20: 5.4 Anschließen Des Raumthermostats
Gerätezuweisung korrekt durchgeführt wurde. Drücken Sie die Reset-Taste des Geräts, um das Menü "Funk- Raumthermostat" der Kesselsteuerung zu verlassen. Der Testmodus wird automatisch 1 Minute nach Empfang der letzten Testmeldung des Funk- Raumthermostats beendet. ROTEX Heating Systems GmbH... -
Seite 21: Außentemperaturfühler
Bringen Sie ein Gassieb in der Leitung zum Gerät an, wenn das Gas möglicherweise kontaminiert ist. Schließen Sie das Gasrohr mittels einer entsprechenden Dichtung am Gasventil an. Überprüfen Sie die gasführenden Teile auf Undichtigkeiten bei einem Druck von bis zu 50 mbar. Die Gasleitung sollte druckfrei montiert werden. ROTEX Heating Systems GmbH... -
Seite 22: Verbrennungsgasauslass Und Lufteinlass
Auslass des Geräts. Die integrierten Dichtungen gewährleisten einen luftdichten Abschluss. 5.6.4 Zu verwendende Materialien: Gerätekategorie Materialien Lieferant/Teststandard Durchführung Rotex Andere Teile Gastec QA oder Rotex Durchführung Rotex Durchführung durch den Gastec QA, Rotex oder vorgefertigten Kamin Drittanbieter Andere Teile In Übereinstimmung mit der nationale oder lokalen... -
Seite 23: Auslasssysteme
Schieben Sie die konzentrischen Rohre ineinander. Vom Gerät aus muss jedes Rohr in das vorige Rohr geschoben werden. Montieren Sie ein nicht vertikales Verbrennungsgas-Auslassrohr geneigt zum Gerät (min. 5mm/m). Bringen Sie die Montagehalter gemäß der Montageanleitung des Herstellers des Luftzufuhr-/Verbrennungsgas-Rohrsystems an. ROTEX Heating Systems GmbH... -
Seite 24: Durchführungen - Materialien Und Isolierung
Materialien Rotex alle Materialien Rotex alle Materialien alle Materialien Rotex alle Materialien Rotex (1) Teile der Gasabfuhr/Luftzufuhr können von Fremdanbietern erworben werden. Alle von einem externen Lieferanten gekauften Teile MÜSSEN EN14471 entsprechen. (2) NICHT zulässig. ROTEX Heating Systems GmbH... -
Seite 25: Allgemeine Montage
Montieren Sie die Abgasgitter am Luftzufuhr- und Verbrennungsgas-Abfuhrrohr. Verbinden Sie diese dann mit dem Rohrsystem. Montieren Sie die Doppelrohrdurchführung und stellen Sie sicher, dass das Luftzufuhrrohr nach außen geneigt und das Verbrennungsgas-Abzugsrohr zum Gerät hin geneigt ist. ROTEX Heating Systems GmbH... -
Seite 26: Montage Von Doppelrohr-Verlängerungsrohren Für Balkon-/Galerieauslass
Übereinstimmung mit den angegebenen Maßen. Schieben Sie das Verbrennungsgas-Abzugsrohr und ggf. auch das Luftzufuhrrohr in das Abzugs- bzw. Zufuhrrohr der Doppelrohrdurchführung. Befestigen Sie das Verbrennungsgas-Abzugsrohr und das Luftzufuhrrohr zum Gerät hin geneigt. Befestigen Sie die Abgasgitter an beiden Rohren. ROTEX Heating Systems GmbH... -
Seite 27: Zulässige Rohrlängen
Schieben Sie die Wanddurchführung in die Bohrlöcher und drehen Sie sie so in Position, dass das Verbrennungsgas-Abzugsrohr an der höchsten Position endet. Decken Sie die Bohrlöcher mit Wandplatten ab. Befestigen Sie die Kombi-Durchführung direkt oder über ein Verlängerungsrohr am Kessel. ROTEX Heating Systems GmbH... -
Seite 28: Montage Des Kombi-Verlängerungsrohrs Für Balkon-/Galerieabzug
Montieren Sie das Abzugsgitter an der Kombi-Durchführung und befestigen Sie es am inneren Rohr. Schieben Sie die Kombi-Durchführung (C) von innen nach außen durch das horizontale Dachabzugselement gemäß den aufgeführten Maßen. Befestigen Sie die Kombi-Durchführung (C) zum Gerät hin geneigt. ROTEX Heating Systems GmbH... -
Seite 29: Anschluss Für Vertikales Dach Und Vertikales Doppelrohr-Abzugssystem
Bei einem Schrägdach durch das vertikale Dachabzugselement mit Dachziegel. Bei einem Flachdach durch das Klebe-Dachabzugselement. Befestigen Sie bei einem parallelen Anschluss den Krümmer der Kombi- Durchführung und sichern Sie ihn mit einer Blechschraube oder einem Blindniet. ROTEX Heating Systems GmbH... - Seite 30 Verbrennungsgas-Abzugsrohr (Ø80 mm) mit Abgashaube an der Stelle, des Abzugs an. Bringen Sie bei einem Flachdach oder einem architektonischem Kamin eine standardmäßige Belüftungsdurchführung (Ø80 mm) mit Regenabdeckung in einem zugehörigen Klebe-Dachabzugselement an. VORSICHT Zwei Auslässe müssen mindestens 200 mm voneinander entfernt sein. ROTEX Heating Systems GmbH...
-
Seite 31: Dachabzug Über Vorgefertigten Kamin
105 m RKOMB28AAV1H 90 m RKOMB33AAV1H 85 m Verbrennungsgas-Auslass- und Luftzufuhrrohr Informationen zur Montage, siehe Abschnitt 5.6.5 Allgemeine Montage. Vorgefertigter Kamin - Montage Der Abzug kann an jeder beliebigen Stelle der Dachfläche eines Schräg- oder Flachdachs erfolgen. ROTEX Heating Systems GmbH... -
Seite 32: Dachabzug Und Luftzufuhr Von Der Fassade Aus
Bringen Sie ein für ein doppelwandiges Verbrennungsgas-Abzugsrohr Ø80 mm geeignetes Dachabzugselement (Durchmesser Ø96 mm) auf einem Flachdach an. Schieben Sie das doppelwandige Verbrennungsgas-Abzugsrohr von außen nach innen durch das Dachabzugselement. Der Abzug sollte mindestens 500 mm über der Dachfläche enden. ROTEX Heating Systems GmbH... -
Seite 33: Luftzufuhr Von Der Fassade Aus Und Dachabzug Über Kommunales Abgassystem
Ausrichtung wie der Lufteinlass in der Fassade hat. Auf einem Flachdach muss der Auslass des Verbrennungsgas-Abzugsrohrs in einen "freien" Auslassbereich erfolgen. Bringen Sie einen Kondensatauslass an. Hinweis Der kommunale Abzug wird in Verbindung mit dem Gerät genehmigt. ROTEX Heating Systems GmbH... -
Seite 34: Kombiniertes Verbrennungsgasabzugs-/Luftzufuhrsystem
10 m 29 m Verbrennungsgas-Auslass- und Luftzufuhrrohr Informationen zur Montage, siehe Abschnitt 5.6.5 Allgemeine Montage. Die minimalen Durchmesser des kommunalen Luftzufuhr/Verbrennungsgassystems basieren auf dem Ergänzungsblatt 2001-02 Inspektionsanforderungen Nr. 138 von Gastec. RKOMB22AAV1H und RKOMB28AAV1H RKOMB33AAV1H Anzahl der Einheiten Konzentrisch Parallel Konzentrisch... -
Seite 35: Zulässige Rohrlängen Und Systemanforderungen
Bei Verwendung von Verbrennungsgasrohren aus Kunststoff ist eine minimale Temperaturklasse von T120 erforderlich. Die Biegung zwischen konzentrischer und vertikaler Verbrennungsgasverbindung im Schacht muss wie von Rotex vorgeschrieben gestützt werden. Die Montageanleitung des Herstellers des Verbrennungsgassystems muss immer vollständig beachtet werden. -
Seite 36: Inbetriebnahme Des Geräts Und Der Installation
Lassen Sie den Wasserhahn geöffnet, bis alle Luft aus dem System entwichen ist. Überprüfen Sie alle Verbindungen auf Undichtigkeiten. 6.1.3 Gasversorgung Entlüften Sie die Gasleitung mit dem Ausgangsdruck-Messnippel (D) am Gasblock. Überprüfen Sie alle Verbindungen auf Undichtigkeiten. Überprüfen Sie den Ausgangsdruck und den Offset-Druck (siehe Abschnitt 7.7). ROTEX Heating Systems GmbH... -
Seite 37: Inbetriebnahme Der Einheit
Verstopfungen zu vermeiden. Diese automatische Einschaltung der Pumpe erfolgt 24 Stunden nach der letzten Heizanforderung. Um den Zeitpunkt zu ändern, muss das Raumthermostat zum gewünschten Zeitpunkt für einen moment hochgedreht werden. Für die Brauchwasserbereitstellung wird die Pumpe nicht in Betrieb genommen. • ROTEX Heating Systems GmbH... -
Seite 38: Ausschalten Des Geräts
(siehe Abschnitt 10.1). Hinweis Wenn ein (externes) Frostschutzthermostat an der Installation montiert und an das Gerät angeschlossen wurde, ist dieses nicht aktiv, wenn das Gerät an der Bedientafel ausgeschaltet wurde ( an der Wartungsanzeige ROTEX Heating Systems GmbH... -
Seite 39: Einstellungen Und Anpassungen
Menü "Benutzereinstellungen" geschlossen und die Änderungen werden gespeichert. Wenn innerhalb von 30 Sekunden keine Taste gedrückt wird, wird das Einstellungsmenü automatisch geschlossen und die Änderungen werden gespeichert. Maximale ZH-Solltemperatur Drücken Sie die Taste , bis die LED bei blinkt. ROTEX Heating Systems GmbH... -
Seite 40: Brauchwassertemperatur
-, um die Temperatur zwischen 30°C und 90°C einzustellen (Standardeinstellung: 80°C). Brauchwassertemperatur Drücken Sie die Taste , bis die LED bei blinkt. Verwenden Sie die Taste bzw. -, um die Temperatur zwischen 40°C und 65°C einzustellen (Standardeinstellung: 60°C). ROTEX Heating Systems GmbH... -
Seite 41: Parametereinstellungen Über Den Wartungscode
0= eingeschaltet während ZH-Betrieb Absperrventil MIT 1= eingeschaltet während Brauchwasserbetrieb und Ruhephase 2= 3-Wege-Ventil in ZH-Einstellung, wenn Gerät nicht in Standby 3= Zonenregelung 4= Externe BW-Speicherpumpe 5= eingeschaltet während ZH-Anforderung und Ruhephase 6= eingeschaltet während Brauchwasserbetrieb ROTEX Heating Systems GmbH... - Seite 42 (Propangas=50%) Anlauf U/min Brauchwasser Einstellungsbereich 50 – 99% der maximalen Drehzahl (Propangas=50%) Max. U/min Lüfter (* 100 U/min) Einstellungsbereich 40 – 50 (RKOMB22AAV1H, RKOMB28AAV1H und RKOMB33AAV1H) Dieser Parameter kann zur Festlegung der maximalen Drehzahl verwendet werden. Regulierte Temperatur während Einstellungsbereich 60°C - 90°C...
-
Seite 43: Einstellung Der Maximalen Zh-Leistung
Der Sollwert von Parameter c. (min. Pumpeneinstellung) ist mit der minimalen ZH- Leistung wie in Parameter c festgelegt verknüpft. Wenn die ZH-Last zwischen dem minimalen und maximalen Wert moduliert, wird die Pumpenkapazität entsprechend proportional moduliert. Druckverlustgraphik ZH-seitig RKOMB22AAV1H RKOMB28AAV1H RKOMB33AAV1H ROTEX Heating Systems GmbH... -
Seite 44: Witterungsgeführte Regelung
T Vorlauftemperatur in °C Werkseitige Einstellung (Tmax ZH = 80°C, Tmin ZH = 25°C, Tmin außen = -7°C, Tmax außen = 25°C) Beispiel (Tmax ZH = 60°C, Tmin ZH = 25°C, Tmin außen = -7°C, Tmax außen = 25°C) ROTEX Heating Systems GmbH... -
Seite 45: Wechsel Zu Einem Anderen Gastyp
Gasdosierring Erdgas H Propangas P RKOMB22AAV1H RKOMB28AAV1H, RKOMB33AAV1H VORSICHT Die CO -Prüfung muss mit offener Abdeckung durchgeführt werden. Wenn die Abdeckung geschlossen ist, kann der CO Prozentsatz höher als die in der Tabelle angegebenen Werte liegen. ROTEX Heating Systems GmbH... -
Seite 46: Einstellen Der Gas/Luft-Regelung
-Prozentwert mit den Werten in der folgenden Tabelle. -Wert bei Erdgas G20 Erdgas G25 Propangas G31 Propangas G31 minimaler Leistung (30/50 mbar) (37 mbar) Höchstwert Mindestwert (a) CO -Wert bei maximaler Leistung, erfasst in der Einstellung "Hoch". ROTEX Heating Systems GmbH... -
Seite 47: Anpassen Der Kohlendioxideinstellung
-Einstellung nur, wenn Sie sie zuvor überprüft haben und sicher sind, dass eine Änderung notwendig ist. Ohne vorherige Genehmigung Ihres lokalen Rotex-Händlers dürfen keine Anpassungen am Gasventil vorgenommen werden. In Belgien darf das Gasventil NICHT verändert und/oder das Siegel NICHT entfernt oder beschädigt werden. Wenden Sie sich an Ihren Händler. -
Seite 48: Störungen
Kesselsteuerung durch geeignete Version ersetzen. • 29,30 Fehler der Gasventilsteuerung Ersetzen Sie die Kesselsteuerung. • Ersetzen Sie fehlerhafte Teile nur durch Originalteile von Rotex. Eine nicht erfolgte oder fehlerhafte Installation der Fühler S1 und/oder S2 kann zu schwerwiegenden Schäden führen. ROTEX Heating Systems GmbH... -
Seite 49: Sonstige Störungen
Ersetzen Sie die defekte Pumpe. Nein Ersetzen Sie die defekte Steuerung. Prüfen Sie, ob die Verdrahtung dem Schaltplan entspricht. Keine Stromversorgung (24 V). Ja Prüfen Sie den Anschluss X4. Ersetzen Sie die defekte Steuerung. ROTEX Heating Systems GmbH... -
Seite 50: Leistung Eingeschränkt
Mischarmatur ist defekt. Mischarmatur. 8.3.7 Brauchwasser erreicht nicht die richtige Temperatur Ursache/Lösung: Mögliche Ursachen: Verringern Sie den Hahnfluss. Überprüfen Sie die Dosierscheibe (RKOMB22AAV1H Hahnfluss zu hoch. Ja und RKOMB28AAV1H). Nein Unerwünschte Zirkulation im ZH-Kreislauf aufgrund des Thermosiphon-Effekts oder ZH wird während der Brauchwasserentnahme... -
Seite 51: Led Der A-Klasse-Pumpe Blinkt Abwechselnd Rot/Grün
Setzen Sie die Pumpe zurück, indem Sie das Gerät durch Drücken der Ein/Aus- Taste für mindestens 20 Sekunden ausschalten (Achtung: Falls die Pumpe auf Pumpe gestoppt. Ja "Kontinuierlich" eingestellt ist, kann die Pumpe nur durch Ziehen des Steckers aus der Steckdose zurückgesetzt werden). Ersetzen Sie die Pumpe. ROTEX Heating Systems GmbH... -
Seite 52: Wartung
Reinigen Sie die Unterseite des Wärmetauschers. Reinigen Sie den Kondensatauffang mit Wasser. Reinigen Sie den Siphon mit Wasser. Reinigen Sie nur die Unterseite der Frontabdeckung. VORSICHT Die integrierte Isolierplatte und die Dichtung der enthalten Keramikfasern. Kesselsteuerung ROTEX Heating Systems GmbH... - Seite 53 Schrauben ist in der Abbildung dargestellt. Hinweis: Die Frontabdeckung in der Abbildung verfügt über 11 Passschrauben (RKOMB28AAV1H, RKOMB33AAV1H). Die Frontabdeckung des RKOMB22AAV1H verfügt über 9 Passschrauben. Ziehen Sie die Schrauben der Kesselsteuerung gleichmäßig kreuzweise von Hand an. Bringen Sie die Gas-Verbindungsmuffe unter dem Gasblock an.
-
Seite 54: Technische Daten
** Zeit ab Beginn des Ablassvorgangs bis zum Erreichen eines Temperaturanstiegs von 40K am Wasserauslass des Geräts basierend auf dem ZH-Warmwasserfluss. *** Die maximale ZH-Leistung wird werkseitig eingestellt. Für den Sollwert, siehe Parameterliste (Abschnitt 7.2). Siehe auch Abschnitt 7.3 Einstellen der ZH-Leistung. ROTEX Heating Systems GmbH... -
Seite 55: Schaltplan Rkomb22Aav1H, Rkomb28Aav1H & Rkomb33Aav1H
10.1 Schaltplan RKOMB22AAV1H, RKOMB28AAV1H & RKOMB33AAV1H Erdungsanschluss Sicherung (2A T) ZH-Pumpe BW-Fühler Wärmetauscher Zündhaube Gasblock + Zündmodul Widerstand Flusssensor Kesselsteuerung Zünd-/Ionisierungsstift Vorlauftemperaturfühler ZH-Wasserdruckfühler Erdung Stromversorgung Rücklauffühler Lüfter Externer Stromsparschalter (siehe auch Abschnitt 5.3.1) Anschluss X4 24V= Ein/Aus-Raumthermostat (0,1 A - 24 VDC) und/oder Frostschutzthermostat Außentemperaturfühler... -
Seite 56: Gewährleistungsbedingungen
GEWÄHRLEISTUNGSBEDINGUNGEN Für dieses Produkt gelten die allgemeinen Gewährleistungsbedingungen der Rotex Heating Systems GmbH. Die Gewährleistung erlischt, wenn es sich herausstellt, dass Fehler, Beschädigungen oder übermäßiger Verschleiß auf einen unsachgemäße Verwendung, Behandlung, Reparatur, Einstellung, Installation oder Wartung durch nicht zertifizierte Monteure zurückzuführen ist oder dass das Produkt Substanzen mit... -
